ADAU1452 et DSPIY v1

Messagepar dombill » mer. 2 déc. 2015 13:28

Disposant d'un DSPIY version 1 je souhaite acheter et implanter une carte AUD1452. Toute information sera la bienvenue.
Cordialement. :)

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2191
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: ADAU1452 et DSPIY v1

Messagepar alka » sam. 5 déc. 2015 10:29

ce sujet était initialement dans achat/vente et pas vu...
il est mieux ici
acheter un DSPiy ? c'est ici

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2191
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: ADAU1452 et DSPIY v1

Messagepar alka » sam. 5 déc. 2015 10:31

la carte ADAU1452 est disponible. Thierry a produit quelques cartes supplémentaires dans le lot de production de CG5. Tarif dans le tableau CG5 en attendant une présentation plus adaptée (kit2 = 52E)
Pour le montage sur DSPiy1, faut que je retrouve ou cela a été décrit et tout regrouper au même endroit. Me rappelle plus si la connectique du kit convient ou pas pour le DSPiy1.
acheter un DSPiy ? c'est ici

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2191
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: ADAU1452 et DSPIY v1

Messagepar alka » sam. 5 déc. 2015 16:31

rapide recherche : razzortec avait décrit la démarche en juin 2015 sur hcfr.

Je recopie ici :

Montage carte ADAU sur carte DSPiy V1
Quelques photos

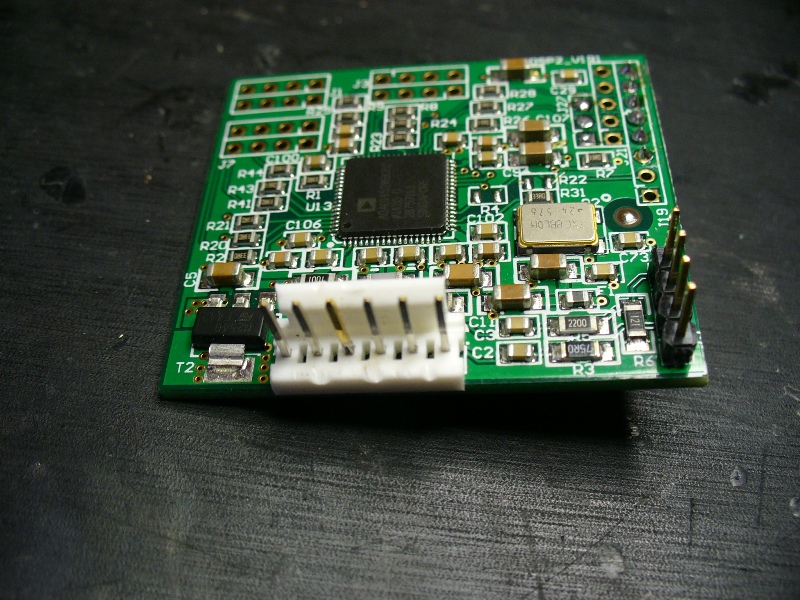

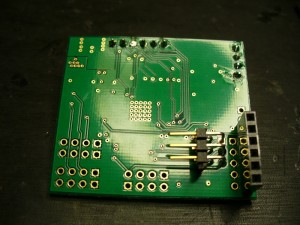

Carte ADAU recto-verso
Devant connecteur SPI
A droite: E/S SPIF


A gauche connecteur coudé pour l' I2S

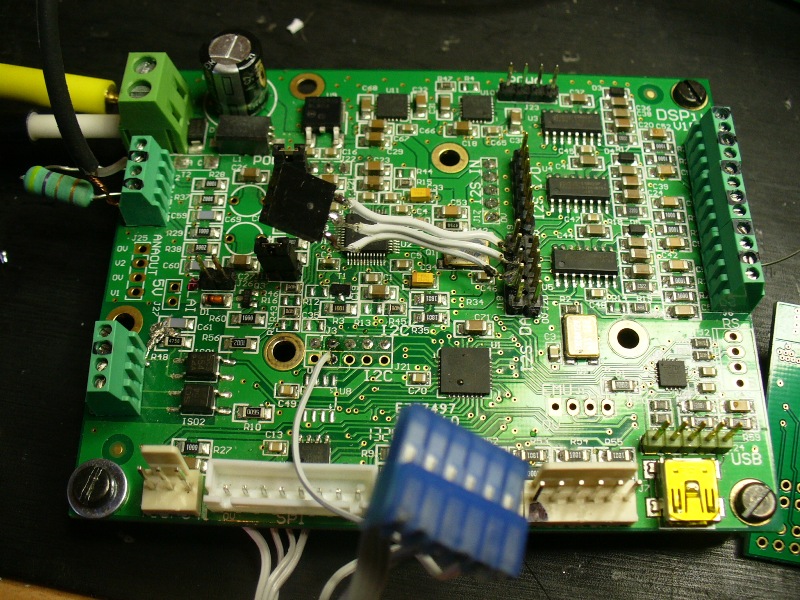

Carte V1 sans carte ADAU
Le connecteur noir 3 broches vient s'enficher sur les broches coudées males sous la carte ADAU ( Signaux RSOUT1, 2 et 3)
Le connecteur bleu vient s'enficher sur le connecteur blanc male sur le dessus de la carte ADAU ( SPI)


Carte V1 avec carte ADAU



Cablage SPI
ADAU J26 broche 0: GND>>>>>>>>>>>>>>>>>>>>>>>>>>>>DSPiy V1 J16: 1 GND
ADAU J26 broche1:SPI SI>>>>>>>>>>>>>>>>>>>>>>>>>>>>DSPiyV1 J16 broche 4: SPI SI
ADAU J26 broche2 SPI SO>>>>>>>>>>>>>>>>>>>>>>>>>>>DSPiyV1 J16 briche 5 :SPI SO
ADAU J26 broche3 SPI CLK>>>>>>>>>>>>>>>>>>>>>>>>>>DSPiyV1 J16 broche 3: SPI CLK
ADAU J26 broche4 Led 2>>>>>>>>>>>>>>>>>>>>>>>>>>>>DSPiyV1 J9 broche 3: Led 2
ADAU J26 broche5 DSP RST>>>>>>>>>>>>>>>>>>>>>>>>>>DSPiyV1 J21 broche 2: DSP RST

Cablage E/S I2S
1)Cablage alim 3.3 V, GND, signaux I2S et RSOUT0
Coté ADAU : mettre un connecteur femelle 6 broches sur J19 (broche de 3 à 8)
Coté DSPiy: mettre 6 broches mâle sur J19

2)Relier les RSOUT1, RSOUT2 et RSOUT 3 du connecteur J27 de la carte ADAU au RSOUT1, 2, 3 du connecteur J18 du DSPiy
ADAU J27 broche 1 >>>>>>>>>>>>DSPIy J18 broche 4
ADAU J27 broche 2 >>>>>>>>>>>>DSPIy J18 broche 3
ADAU J27 broche 3 >>>>>>>>>>>DSPIy J18 broche 2

Un grand merci à Thierry
acheter un DSPiy ? c'est ici

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 2800
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: ADAU1452 et DSPIY v1

Messagepar thierryvalk » sam. 5 déc. 2015 19:02

Pour info, le connecteur coudé et ces 3 fils n'est nécessaire que si l'on veut faire du crossover en FIR.
Si c'est pour du FIR global, suffit de ne pas le mettre ce qui simplifie pas mal la chose. :)

dombill
Messages : 6
Enregistré le : mar. 1 déc. 2015 18:07
Localisation : Maisons Alfort

Re: ADAU1452 et DSPIY v1

Messagepar dombill » ven. 11 déc. 2015 15:07

Merci pour toutes ses infos. L'utilisation envisagée est un filtre FIR 3 voies.
Par contre je suis toujours à la recherche d'un module ADAU1452 (thierryvalk ? :) ).
CordialemenT
Dom

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 2800
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: ADAU1452 et DSPIY v1

Messagepar thierryvalk » ven. 11 déc. 2015 15:12

Alka, Alain, a des cartes.
Par contre le FIR en 3 voies n'existe pas, il devrait exister un jour, voir ici : viewtopic.php?f=2&t=86
Et depuis rien de bien neuf. :/

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2191
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: ADAU1452 et DSPIY v1

Messagepar alka » ven. 11 déc. 2015 16:04

oui je l'ai mentionné hativement quelques posts plus haut, inaperçu dans les infos techniques ;)

la carte ADAU1452 est disponible. Thierry a produit quelques cartes supplémentaires dans le lot de production de CG5. Tarif dans le tableau CG5 en attendant une présentation plus adaptée (kit2 = 52E)


j'en ai en stock chez moi.

En revanche, malgré les photos j'avoue ne pas etre sûr que la connectique livrée convient avec DSPiy v1 ... :inlove:
le kit ADAU1452 contient :
1 Carte ADAU1452 (circuit)
1 Connecteur fem picots 5pts
1 Connecteur fem picots 3pts
1 Connecteur fem picots 8pts
1 connecteur fem picots 6pts
1 picots male 4pts

C'est bon pour DSPiy V1 ?

Sigmastudio lui avance lentement... il est en 3.12.3 et toujours en beta depuis sept
acheter un DSPiy ? c'est ici

dombill
Messages : 6
Enregistré le : mar. 1 déc. 2015 18:07
Localisation : Maisons Alfort

Re: ADAU1452 et DSPIY v1

Messagepar dombill » ven. 11 déc. 2015 16:11

je dispose d'une version 1R2 de la CG2;
Cela peut il être bon?
Dom

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 2800
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: ADAU1452 et DSPIY v1

Messagepar thierryvalk » ven. 11 déc. 2015 17:19

Oui, c'est bon.
Je pense que le kit contient trop de connecteurs, mais en manque d'autres pour être complet.
On a des connecteurs à fils de 3 avec connecteur de chaque coté, suffirait de le recouper.
Manque alors un connecteur style Molex de 3 en coudé.
Manque plus qu'un connecteur à fil de 6 pour faire le montage comme montré par razzortec.

Je pense avoir cela en stock, je peux mettre dans une simple lettre.

dombill
Messages : 6
Enregistré le : mar. 1 déc. 2015 18:07
Localisation : Maisons Alfort

Re: ADAU1452 et DSPIY v1

Messagepar dombill » dim. 13 déc. 2015 17:10

Bonsoir,
je suis intéressé par la carte ADAU1452 + les éléments cités.
Si tu me contacter par MP ce sera parfait. ::d ::d
Dom

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2191
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: ADAU1452 et DSPIY v1

Messagepar alka » dim. 13 déc. 2015 20:25

dombill a écrit :Bonsoir,
je suis intéressé par la carte ADAU1452 + les éléments cités.
Si tu me contacter par MP ce sera parfait. ::d ::d
Dom

je viens de t'envoyer un mail :)
acheter un DSPiy ? c'est ici

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2191
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: ADAU1452 et DSPIY v1

Messagepar alka » mer. 6 janv. 2016 15:31

oublié de dire ici : carte expédiée tout début janvier et arrivée a bon port. yapluka :)
acheter un DSPiy ? c'est ici

dombill
Messages : 6
Enregistré le : mar. 1 déc. 2015 18:07
Localisation : Maisons Alfort

Re: ADAU1452 et DSPIY v1

Messagepar dombill » jeu. 4 févr. 2016 18:49

Bonsoir,
j'ai enfin réussi à assembler l'ensemble des morceaux!
Après avoir télécharger les nouvelles versions logiciel. Je me retrouve avec un problème connu, il me semble, a savoir le texte de l'afficheur du DSPIY est à l'envers.
Help me, je ne me rappelle pas de la solution.
Cordialement.
Dominique

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 2800
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: ADAU1452 et DSPIY v1

Messagepar thierryvalk » jeu. 4 févr. 2016 18:57

C'est tout simple.
Dans l'onglet Config on choisi le sens dans la liste Ecran TOP et BOT
On enregistre dans le Preset1.
On coupe l'alimentation du DSPiy et on la remet, l'écran devrait être dans le bon sens.
On n'oublie pas de garder ce sens pour les autres Presets sinon l'affichage risque d'être décalé.

dombill
Messages : 6
Enregistré le : mar. 1 déc. 2015 18:07
Localisation : Maisons Alfort

Re: ADAU1452 et DSPIY v1

Messagepar dombill » jeu. 4 févr. 2016 19:05

Merci et bonsoir. :mrgreen:
