FAQ : brancher Amanero au DSPiyV2

Messagepar thierryvalk » mer. 29 juil. 2015 19:32

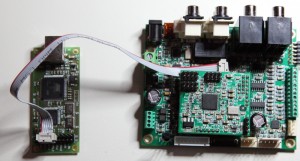

Le DSPiy V1 dispose d’un connecteur dédié à l’Amanero.
Le DSPiy V2 n'en dispose plus mais avec un peu d'astuce, c’est tout simple.
On réalise (ou achète) un câble plat à 6 fils avec connecteurs 2x3pins.

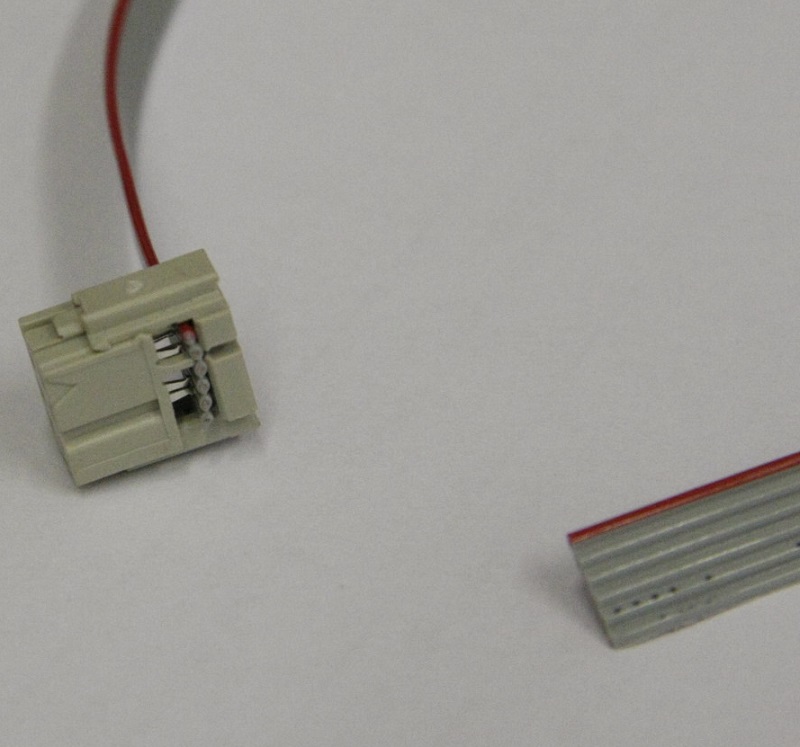

Pour réaliser le cable plat :
Il faut couper le câble plat bien net, avec de bons ciseaux par exemple.
Le connecteur a un repère en forme de triangle pour la Pin1. On y fera correspondre le fil rouge.
(c’est pas grave si on le met à l’envers, au final c’est le fil rouge que l’on prendra comme repère).
On serre avec les doigts et vérifie que le câble est bien perpendiculaire au connecteur. (mieux que moi sur la photo)
On serre dans un étau sans forcer.
Par acquis de conscience, on peut tester au multimètre en mettant des picots dans les connecteurs.
On fait de même de l’autre côté.
cable plat.jpg

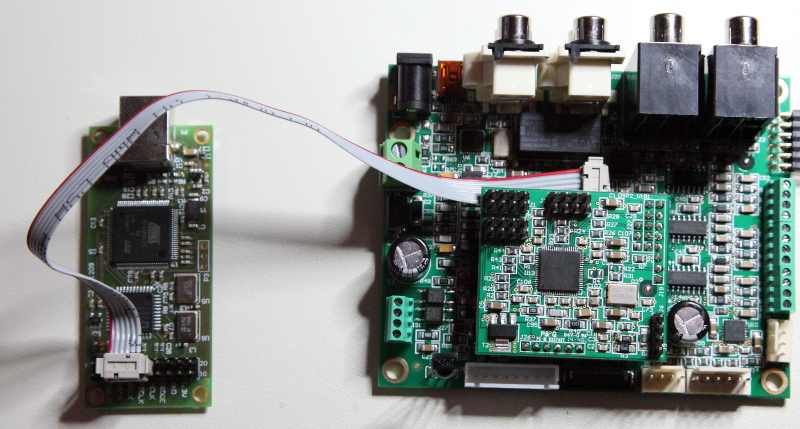

L’idéal est de ne souder que 6 pins sur le connecteur coté Amanero. Si c’est trop tard, couper les pattes qui gênent pour pouvoir placer le connecteur comme ici :

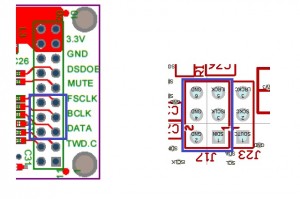

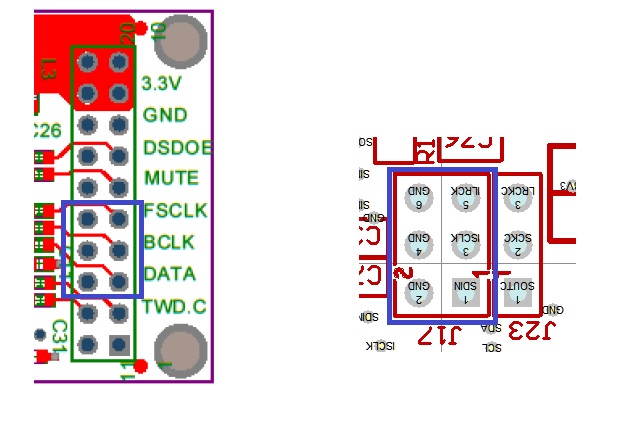

Amanero .......................... DSPiy v2 (J17)

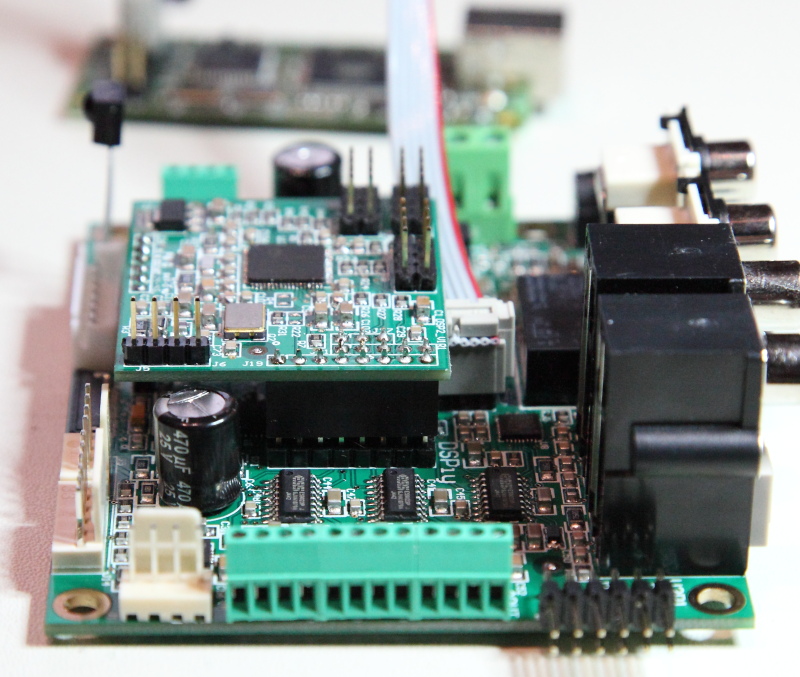

Coté DSPiy, si la carte ADAU1452 est présente c’est tout juste, mais ça passe :
amnerao 2.JPG

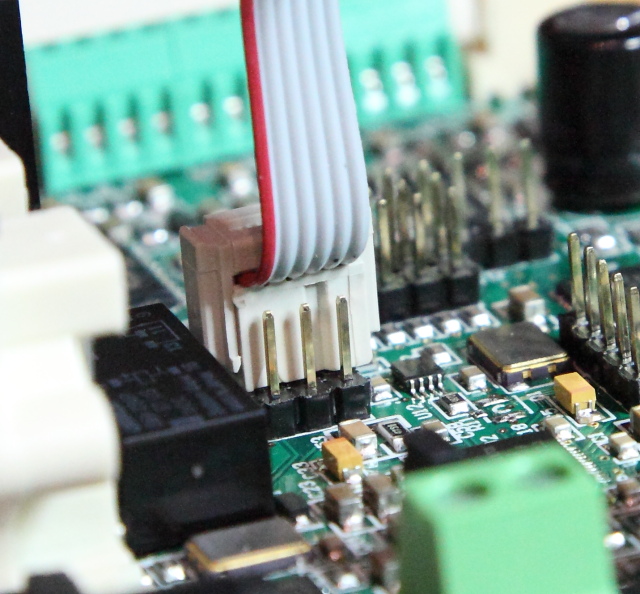

Détail du branchement :
amanero 3.JPG


PS : si les images sont trop petites, cliquer dessus. :perv:

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2635
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: FAQ : brancher Amanero au DSPiyV2

Messagepar alka » lun. 3 août 2015 18:26

super. très clair. merci
acheter un DSPiy ? c'est ici

Avatar de l’utilisateur
manudrz
Messages : 631
Enregistré le : dim. 25 oct. 2015 17:41
Localisation : 35300 Fougères

Re: FAQ : brancher Amanero au DSPiyV2

Messagepar manudrz » dim. 20 déc. 2015 19:21

Pas si clair que ça au final, les appellations ne sont pas normalisées. Pour info, les pins en J17 correspondent bien à ça ?
SDN = DATA - SDATA ?
ISCLK = BCLK - BLK - SCLK ?
ILRCK = FSCLK - LRCK - FS - WS -LRClock ?

Aucun problème à raccorder une carte Xmos de DIYINHK sur le DSPiy ? :)

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 3243
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: FAQ : brancher Amanero au DSPiyV2

Messagepar thierryvalk » dim. 20 déc. 2015 19:36

Pour les ?, oui sauf que FS sais pas ce que cela vient faire la dedans.
Xmos de DIYINHK
oui, y a pas de raison. (il existe une version isolée, c'est mieux sur un DSPiy V2)

Avatar de l’utilisateur
manudrz
Messages : 631
Enregistré le : dim. 25 oct. 2015 17:41
Localisation : 35300 Fougères

Re: FAQ : brancher Amanero au DSPiyV2

Messagepar manudrz » dim. 20 déc. 2015 19:42

C'est juste une liste que j'ai copié/collé depuis hcfr.

Je vais utiliser celle que j'ai, c'est une vieille non isolée.
Je câble pas la master clock du coup ?

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 3243
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: FAQ : brancher Amanero au DSPiyV2

Messagepar thierryvalk » dim. 20 déc. 2015 19:46

Je câble pas la master clock du coup ?

Et tu voudrais la câbler où ? 8/

Avatar de l’utilisateur
manudrz
Messages : 631
Enregistré le : dim. 25 oct. 2015 17:41
Localisation : 35300 Fougères

Re: FAQ : brancher Amanero au DSPiyV2

Messagepar manudrz » dim. 20 déc. 2015 19:48

Oui y'a rien en J17 pour la mettre :hehe: Mais je coupe le fil à la base sur la carte Xmos, j'ai cru lire ailleurs que ça pouvait ramener de la saleté...

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 3243
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: FAQ : brancher Amanero au DSPiyV2

Messagepar thierryvalk » dim. 20 déc. 2015 19:50

Bien lu. :super:
