Un ampli LM3886 de plus

Messagepar thierryvalk » mar. 12 janv. 2016 21:38

Actuellement j'ai un gros ampli avec beaucoup de modules à LM3886.
Ils sont alimentés par une seule alimentation SMPS. Ça fonctionne pas mal, mais j'ai été très étonné lors d'un test.
J'ai mis du signal via ma carte son en direct sans passer par les DSPiy sur un des modules qui était sur charge résistive.
J'ai lancé une mesure sur REW et légèrement entendu le Sweep alors qu'il n'y aurait rien du y avoir. 8/

Vérifié, les DSPiy coupé c'est un peu plus fort, donc la cause n'est pas de ce coté.

Il faut relativisé, ce son était très faible et il y a tout de même 18 amplis et 18 HP dont des compressions avec du très haut rendement.

Cela m'a décider a refaire des amplis pour ces compressions, j'y pensait depuis longtemps et ai déjà une bonne partie du matériel.
Pour l'ampli, je reste sur les LM3886 qui font bien leur job.
Par contre alim séparées par transfos et 4 modules (sous réserve que cela ne rentre pas) dans un boitier.
La puissance demandée est très faible quelque watts.

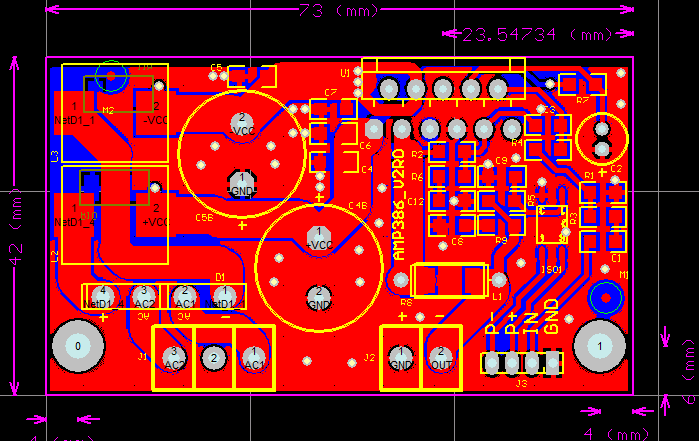

Voici schéma et PCB provisoire :




Merci d'y jeter un œil.
Pour la protection DC, je compte récupérer les 4 signaux en sortie d'opto et sans doute mettre un petit µC.
Ces amplis ne sortiront que des fréquences haut dessus de 500Hz.

Avatar de l’utilisateur
philby
Messages : 320
Enregistré le : ven. 10 juil. 2015 12:28
Localisation : Gironde France
Contact :

Re: Un ampli LM3886 de plus

Messagepar philby » mer. 13 janv. 2016 11:40

Par contre alim séparées par transfos


Joli!
Tu veux dire une alim (et un transfo) par module?

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 2646
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: Un ampli LM3886 de plus

Messagepar thierryvalk » mer. 13 janv. 2016 12:03

Oui un transfo par LM.
Du coup j'hésite à rajouter le pont + capa sur la carte; moins de câblage mais avec du fil rigide des transfos, moins de latitude pour les capas et du 50Hz qui va se balader.

Avatar de l’utilisateur
philby
Messages : 320
Enregistré le : ven. 10 juil. 2015 12:28
Localisation : Gironde France
Contact :

Re: Un ampli LM3886 de plus

Messagepar philby » mer. 13 janv. 2016 13:07

Pourquoi pas un rail d'alim, bien découplé, il n'y a pas de raison que la bf passe d'un ampli à l'autre par l'alim si c'est proprement fait.
4 petits transfos, ça prends de la place et ça rayonne plus qu'un gros non?

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 2646
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: Un ampli LM3886 de plus

Messagepar thierryvalk » mer. 13 janv. 2016 13:20

Cela fait un bon moment que je voulais le faire.
La raison de base est que je joue avec plusieurs DSPiy et donc des masses différentes ce qui peut entrainer un peu de bruit.

En effet il n'y a pas de raison que le signal repasse par l'alimentation et pourtant c'est le cas.
Mais comme dit, système un peu excessif en nombre d'amplis, mais tout de même, la réjection d'alimentation chute pas mal avec la fréquence.
Enfin j'ai des petits transfos toroïdaux encapsulés et blindés de 50VA.
Cela prend plus volume, mais étant de diamètre plus faible, au final plus simples a intégrer.

Mais je suis bien conscient qu'au final je ne vais pas gagner grand chose par rapport à mon système actuel.

Avatar de l’utilisateur
philby
Messages : 320
Enregistré le : ven. 10 juil. 2015 12:28
Localisation : Gironde France
Contact :

Re: Un ampli LM3886 de plus

Messagepar philby » mer. 13 janv. 2016 13:50

Enfin j'ai des petits transfos toroïdaux encapsulés et blindés de 50VA.


Et si ça passe par les transfos? les toroidaux passent bien les HF...
Bon, tu verras bien!

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 2646
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: Un ampli LM3886 de plus

Messagepar thierryvalk » mer. 13 janv. 2016 19:43

Schéma et PCB mis à jour en post1.
J'ai rajouté le pont redresseur et adapté les capas.
Je prévois de l'alimenter avec un transfo de 2x18V.

Avatar de l’utilisateur
philby
Messages : 320
Enregistré le : ven. 10 juil. 2015 12:28
Localisation : Gironde France
Contact :

Re: Un ampli LM3886 de plus

Messagepar philby » mer. 13 janv. 2016 19:48

thierryvalk a écrit :Schéma et PCB mis à jour en post1.
J'ai rajouté le pont redresseur et adapté les capas.
Je prévois de l'alimenter avec un transfo de 2x18V.


Il a un point milieu ton transfo j'espère.
Tu ne fais pas le Gnd avec les deux resistances de 1k? :|
Ca n'apparait pas sur le schéma.
il y a bien un troisième fil avec ac1 et ac2 sur le connecteur J1, je le verrais bien marqué Gnd en rouge ?
Modifié en dernier par philby le mer. 13 janv. 2016 19:54, modifié 1 fois.

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 2646
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: Un ampli LM3886 de plus

Messagepar thierryvalk » mer. 13 janv. 2016 19:54

Bien vu, le label GND s'est fait la malle. :merci:

Avatar de l’utilisateur
philby
Messages : 320
Enregistré le : ven. 10 juil. 2015 12:28
Localisation : Gironde France
Contact :

Re: Un ampli LM3886 de plus

Messagepar philby » mer. 13 janv. 2016 19:55

thierryvalk a écrit :Bien vu, le label GND s'est fait la malle. :merci:


Ouf!

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2074
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: Un ampli LM3886 de plus

Messagepar alka » mer. 13 janv. 2016 20:00

j'avais meme pas vu qu'il manquait, mes yeux fatigués l'ont rajouté d'office entre AC1 et AC2 :ghee:

balezes les selfs de filtrage secteur. c'est pas courant, si j'ose dire ;)

j'avais pas lu jusqu'au bout et j'allais demander pour P+ et P-; bon je comprend que tu vas faire une protection DC a µC. j'attend de voir ce que tu vas en faire.
acheter un DSPiy ? c'est ici

Avatar de l’utilisateur
philby
Messages : 320
Enregistré le : ven. 10 juil. 2015 12:28
Localisation : Gironde France
Contact :

Re: Un ampli LM3886 de plus

Messagepar philby » mer. 13 janv. 2016 20:42

Voilà, c'est réparé! :happy1: :happy1: :happy1:


Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 2646
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: Un ampli LM3886 de plus

Messagepar thierryvalk » mer. 13 janv. 2016 21:52

Pour la partie sécu.
Je vais reprendre le µC du DSPiy, triggers in et out pour pouvoir communiquer avec le DSPiy bien qu'ils n'ont pas grand chose a dire.
Mais c'est principalement pour détecter la mise hors tension du DSPiy.
En plus il y aura surveillance de la tension secteur et de la température des refroidisseur.

Vu que c'est du copy/collé, je vais également utiliser un écran OLED :modo:

louisr
Messages : 410
Enregistré le : mar. 14 juil. 2015 15:52
Localisation : Bordeaux/Poitiers

Re: Un ampli LM3886 de plus

Messagepar louisr » mer. 13 janv. 2016 22:04

Vu que c'est du copy/collé, je vais également utiliser un écran OLED :modo:

Pour afficher la température des radiateurs ?

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 2646
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: Un ampli LM3886 de plus

Messagepar thierryvalk » mer. 13 janv. 2016 22:41

Oui, pourquoi pas ou du moins une alarme.
C'est surtout pour faire joli et évite de devoir utiliser des LEDs.

louisr
Messages : 410
Enregistré le : mar. 14 juil. 2015 15:52
Localisation : Bordeaux/Poitiers

Re: Un ampli LM3886 de plus

Messagepar louisr » mer. 13 janv. 2016 22:45

Avec un joli "Hello LM3886" au démarrage ? :hehe:

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2074
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: Un ampli LM3886 de plus

Messagepar alka » jeu. 14 janv. 2016 08:00

pour afficher un peak meter (avec mémorisation du niveau peak) :)
acheter un DSPiy ? c'est ici

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 2646
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: Un ampli LM3886 de plus

Messagepar thierryvalk » jeu. 14 janv. 2016 19:09

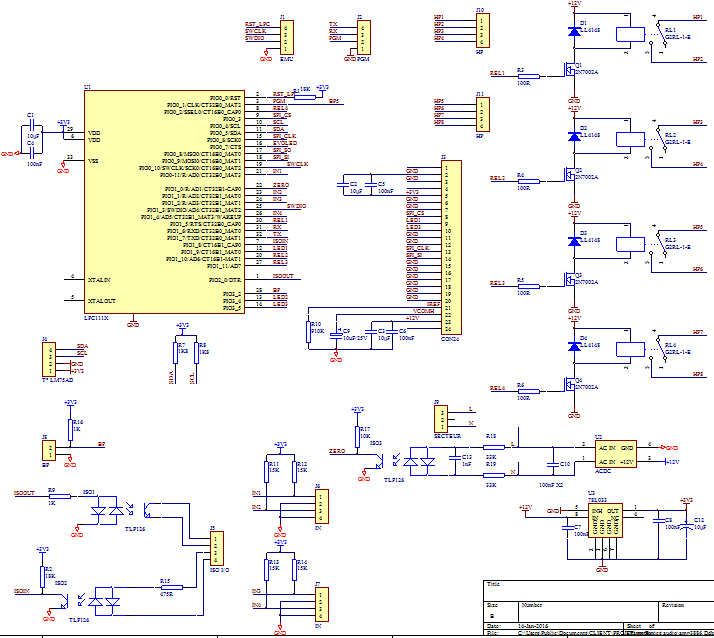

Voici le schéma du système de sécurité et supervision :


Rien de bien spécial, un µC 4 relais (j'aurais pu mettre de doubles, mais j'utilise ce que j'ai de stock).
Alimentation en 12V via un AC/DC, 12V permettant d'alimenter l'écran OLED.

Plus spécial, la supervision du secteur via un Opto AC qui va détecter le passage par zéro du secteur.
Ce passage par zéro va reseter un Timer, en cas d’absence le timer va continuer et prévenir que le secteur est coupé.
Pendant ce temps l'électronique reste alimentée par les condensateurs.
Le gros avantage est en cas de micro coupure de l'ordre de 0.5 à 1 seconde, on coupe les sorties et ne les réenclenche pas directement mais après être certain que le DSPiy est toujours bien en fonctionnement.

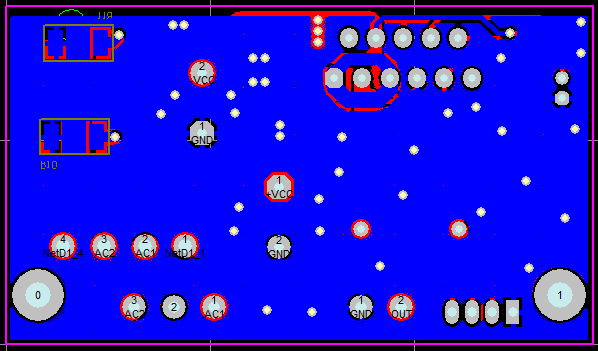

Le PCB :
