Carte Symétrisation pour DSPiy2

Messagepar alka » lun. 14 sept. 2015 17:49

L'aventure a commencé sur HCFR en octobre 2014, je continue ici

Rappel :
Le but était de faire une carte de symétrisation des sorties adaptée au DSPiy2 :
- qualitative et simple
- directement enfichable par le connecteur 2x6pins
- de taille raisonnable pour rentrer dans un boitier de 210mm de large, type Galaxy2000
- ne pas nécessiter d'alimentation séparée
- ne rien consommer en veille
- me permettre de transporter le signal symétrique sur cable ethernet RJ45

Le développement de la carte était terminé en avril 2015 et j'ai fait faire 5 PCB. Fonctionnement ok à la mesure mais je n'ai pas (encore) de système audio symétrique pour tester en vrai. Il a fallu un moment pour se décider à aller chez Philby cet été (merci à lui :D ) pour la validation finale sur son DSPiy2 et ses Zippy.

Les choix techniques :
- DVR134 pour symétriser. Composant bien connu pour cet usage, il est très simple a mettre en oeuvre et a de bonnes performances;
- alimentation +-12Vdc nécessaire fournier par un convertisseur DC-DC a partir du 5V du DSPiy. Le choix s'est porté sur un Murata a faible bruit. Après mesure, cette alimentation donne de très bons résultats si elle est bien filtrée par un réseau LC
- pas d'embases XLR sur le pcb car trop grosses, mais sorties symétriques faciles a cabler sur embases chassis de type XLR, mini XLR ou jack TRS au choix de l'utilisateur. Ou alors sur des embases RJ45.
- les sorties asymétriques sont aussi disponibles, au cas où.
- configurable par jumpers pour quelques options mineures comme le transport du trigger vers l'ampli sur les cables ethernet dans le cas ou il reste une paire inutilisée.

Specs :
- alimentation 5Vdc (5V mini, 5.5V maxi) commune à celle du DSPiy2
- consommation : 100mA maxi sur le 5V
- niveau sortie maxi en symétrique : 3.8Vrms (5.4Vpp)
- impédance de charge minimale : 10Kohms. [Attention : cette carte ne supporte pas un receveur (ampli) ayant en entrée des transfos 600 ohms ! ]
- THD+N : < 0,002%
- dimensions : 100x64mm

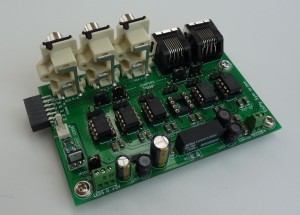

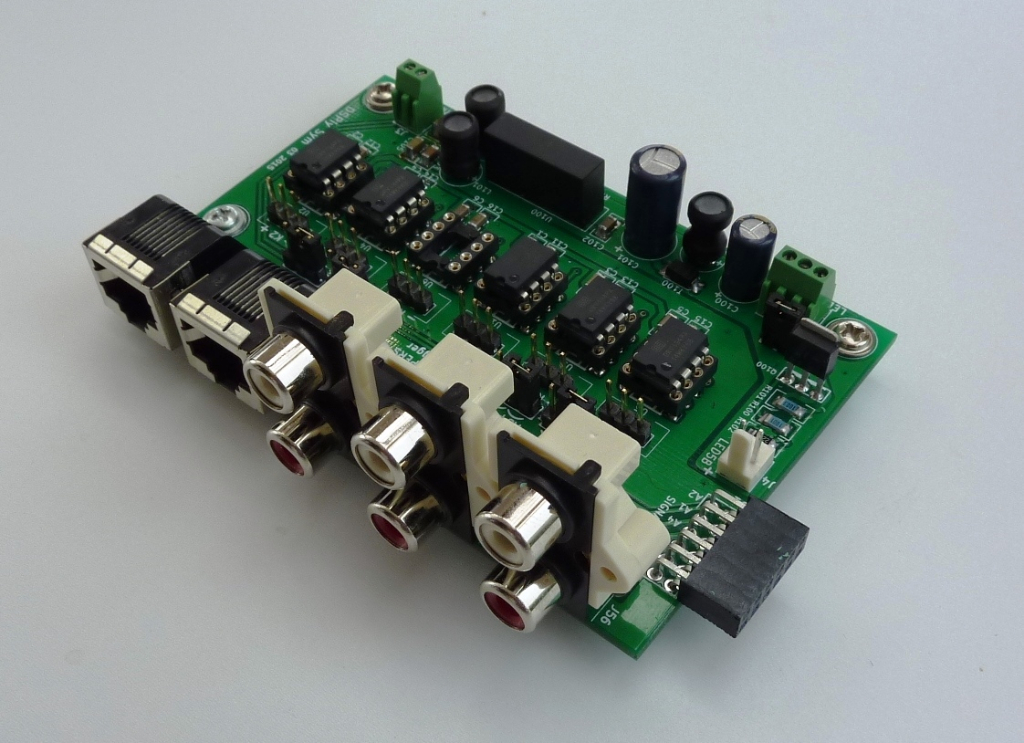

Quelques photos de la carte, montée en full option :

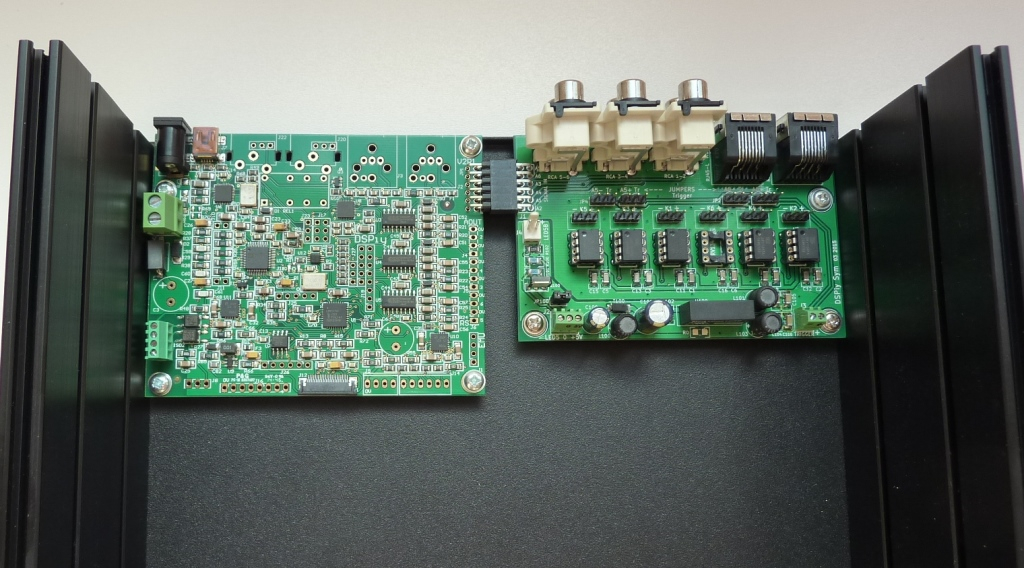

ici dans un boitier Galaxy2000, enfichée dans le DSPiy2. Ca rentre pile poil !


La doc utilisateur, instructions de montage et tout et tout :
Carte Sym - User Doc 1.1.pdf
(652.67 Kio) Téléchargé 133 fois


Schéma
DSPiy Carte Sym_v2 - Schema.pdf
(81.33 Kio) Téléchargé 158 fois
acheter un DSPiy ? c'est ici

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2190
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: Carte Symétrisation pour DSPiy2

Messagepar alka » lun. 14 sept. 2015 17:49

suggestions de face arrière

acheter un DSPiy ? c'est ici

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2190
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: Carte Symétrisation pour DSPiy2

Messagepar alka » lun. 14 sept. 2015 17:50

Comme j'ai fait fabriquer 5 PCB, il m'en reste 3.

Comme c'est la saison, je peux profiter de la CG DSPiy pour faire une mini-CG pour les 3 pcbs et composants requis.

J'ai fait une estimation rapide des tarifs :
- pcb : 7E
- composants de base (convertisseur DC-DC murata, inductances, condensateurs, résistances, picots) : 18E
- les DRV134 sont le gros morceau : 5,50E ttc pièce chez Mouser si on en achete plus de 10. Mais il y a d'autres moyens d'en obtenir.
- les connecteurs optionnels RCA et RJ45 ne concernent que moi je présume.

Bref, si ça intéresse quelqu'un, me faire signe et je rentrerai dans les détails.
acheter un DSPiy ? c'est ici

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 2793
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: Carte Symétrisation pour DSPiy2

Messagepar thierryvalk » lun. 14 sept. 2015 21:33

Mais c’est tout joli. :super:

Pour les connecteurs Power et Trig sur le DSPiy, j’ai vu que tu les retournés.
Il existe des borniers avec les soties en angle vers le haut, mais tu pourrais aussi y mettre un connecteur blanc, pour le Trig du moins.

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2190
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: Carte Symétrisation pour DSPiy2

Messagepar alka » lun. 14 sept. 2015 22:56

thierryvalk a écrit :Pour les connecteurs Power et Trig sur le DSPiy, j’ai vu que tu les retournés.
Il existe des borniers avec les soties en angle vers le haut, mais tu pourrais aussi y mettre un connecteur blanc, pour le Trig du moins.

j'ai pris ce que j'avais sous la main ;)
c'est vrai que de simples picots suffisent pour le trigger.
Le gros bornier 5.08 pour le 5V retourné est un peu a cheval sur une résistance qui traine par là mais c'est parce qu'il est particulièrement gros.
j'ai peur que les borniers d'angle soient encore plus gros.
acheter un DSPiy ? c'est ici

Dagda
Messages : 121
Enregistré le : jeu. 16 juil. 2015 18:04
Localisation : Fontenay Sous Bois

Re: Carte Symétrisation pour DSPiy2

Messagepar Dagda » mar. 15 sept. 2015 18:03

Je suis très intéressé perso :)
J'ai dans l'idée de refaire mon boitier salon avec le DSPiy2 et comme je suis en symétrique, du coup ...

Donc, tu peux me compter dans une potentielle CG ou encore pour un proto.

D.

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2190
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: Carte Symétrisation pour DSPiy2

Messagepar alka » mar. 15 sept. 2015 18:23

ok t'es dans la liste :)
Le nb de gens qui ont vraiment besoin de symétrique est très réduit, je n'ai pas vraiment envie de faire un grosse CG et faire reproduire des pcb supplémentaires.

Tu as déjà tous tes cables en XLR je pense, donc tu vas utiliser des prises chassis XLR standard. T'auras pas besoin des RJ45 ni des sorties rca.
acheter un DSPiy ? c'est ici

Dagda
Messages : 121
Enregistré le : jeu. 16 juil. 2015 18:04
Localisation : Fontenay Sous Bois

Re: Carte Symétrisation pour DSPiy2

Messagepar Dagda » mar. 15 sept. 2015 18:36

Ouaip, je vais récupérer les XLR de mon boitier.

D. :)

Aurel
Messages : 11
Enregistré le : mer. 5 août 2015 14:34
Localisation : FRANCE

Re: Carte Symétrisation pour DSPiy2

Messagepar Aurel » jeu. 17 sept. 2015 12:51

Coucou à tous ! :hello:

Ah la voila la carte, elle a de la gueule hein ! :super:

Je serais moi aussi intéressé pour finir les Zippy :gene3:

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2190
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: Carte Symétrisation pour DSPiy2

Messagepar alka » jeu. 17 sept. 2015 19:00

ok, c'est noté. toi aussi j'imagine que c'est pour sortir en prises chassis et que tu ne veux pas de RCA ni rj45 ?

reste une place ;)
acheter un DSPiy ? c'est ici

Avatar de l’utilisateur
philby
Messages : 325
Enregistré le : ven. 10 juil. 2015 12:28
Localisation : Gironde France
Contact :

Re: Carte Symétrisation pour DSPiy2

Messagepar philby » jeu. 17 sept. 2015 19:56

Moi je veux bien les composants...pour peupler ma carte!

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2190
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: Carte Symétrisation pour DSPiy2

Messagepar alka » jeu. 17 sept. 2015 20:22

ah ben oui, on va pas t'oublier :)


Les DRV134 sont le gros morceau coté prix. TI ne se gêne pas dès qu'un composant est estampillé audio.
Certains d'entre vous les ont peut être déjà ou alors peuvent les obtenir par ailleurs comme samples.
On fera un compte a part pour les DRV134 selon vos besoins.

Pour zippy par exemple, besoin de 4 puisque 2x2voies. A moins que sub soit présent et aussi en symétrique. A voir.
acheter un DSPiy ? c'est ici

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 2793
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: Carte Symétrisation pour DSPiy2

Messagepar thierryvalk » jeu. 17 sept. 2015 20:34

c'est quoi la référence exacte ?
Je peux toujours voir chez mes fournisseurs s'il y a moyen d'avoir un bon prix.

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2190
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: Carte Symétrisation pour DSPiy2

Messagepar alka » jeu. 17 sept. 2015 20:42

DRV134PA en dip8
au total il n'en faudra pas des tonnes. n'allèche pas tes fournisseurs sur des grosses qté ;)
acheter un DSPiy ? c'est ici

neofeed
Messages : 4
Enregistré le : lun. 21 sept. 2015 16:45

Re: Carte Symétrisation pour DSPiy2

Messagepar neofeed » lun. 21 sept. 2015 17:23

salut !
Je suis intéressé par une carte aussi :)

A dispo pour la suite.
Merci

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2190
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: Carte Symétrisation pour DSPiy2

Messagepar alka » lun. 21 sept. 2015 17:45

ok. il en reste 0 alors :)
Dagda
Aurel
Philby
Neofeed
je reviens bientot pour les détails
acheter un DSPiy ? c'est ici

Avatar de l’utilisateur
philby
Messages : 325
Enregistré le : ven. 10 juil. 2015 12:28
Localisation : Gironde France
Contact :

Re: Carte Symétrisation pour DSPiy2

Messagepar philby » mar. 22 sept. 2015 13:39

alka a écrit :DRV134PA en dip8
au total il n'en faudra pas des tonnes. n'allèche pas tes fournisseurs sur des grosses qté ;)


Chez Reichelt, ils sont à 4,34 € pièce.
J'ai un compte, pour avoir déjà commandé.
Ils sont très sérieux, et très bien placés en prix sur un peu tout. 10€ de port

https://secure.reichelt.com/DRV-134-PA/ ... RCH=drv134

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2190
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: Carte Symétrisation pour DSPiy2

Messagepar alka » mar. 22 sept. 2015 15:35

Comptons nous pour savoir la quantité nécessaire :

combien de DRV134 vous faut il ? Combien vous faut il de supports (dil 8pts) ?
Dagda : ? / ?
Aurel : ? / ?
Philby : ? / ?
Neofeed : ? / ?
