FIR 3 Voies

Discutions générales sur le DSPiy et tout ce qui s'y rattache
Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 3519
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

FIR 3 Voies

Messagepar thierryvalk » dim. 20 sept. 2015 12:30

SigmaStudio évolue et ses algorithmes optimalisés. :)
J’ai donc refait une simulation de projet pour avoir du FIR en crossover sur 3 voies.

Voici ce qui semble rentrer :
Low 6500 taps latence 3250 samples = 67.7 mS
Mid 2900 taps latence 1450 samples soit en avance de 1800 samples -> délai jusqu’à 2060 samples ce qui permet 260 samples pour aligner les HP.
High 800 taps latence 400 samples soit en avance de 2850 samples -> délai jusqu’à 3050 samples ce qui permet 200 samples pour aligner les HP.

La plus grosse limitation est la RAM, on est à 100% en sachant qu’un taps prend 3 espaces et 1 sample de délai prend 2 espaces.

Mais il ne faut pas crier victoire. :/
SigmaStudio utilisé est une version Bêta (3.12.2) et les fichiers générés ont quelque peu changés et pas forcément en bien.
Ce qui fait que DStudio a du mal. J’espère que ADI sortira une version mieux faite à ce niveau ou il me faudra encore triturer ces fichiers pour en extraire ce que l’on a besoin.

Mais ensuite on pourra revoir les autres applis FIR. Rien de bouleversant, mais on dispose d’une meilleur gestion des délais et l’on passe de 10.000 taps max à 10.200 taps.

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 3519
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: FIR 3 Voies

Messagepar thierryvalk » mar. 19 janv. 2016 20:31

ADI ne semble pas vouloir sortir une version dite "stable" en 3.12
J'ai donc reproduit l'appli sous la version 3.11 et a mon grand étonnement les 10200 taps semblent passer.

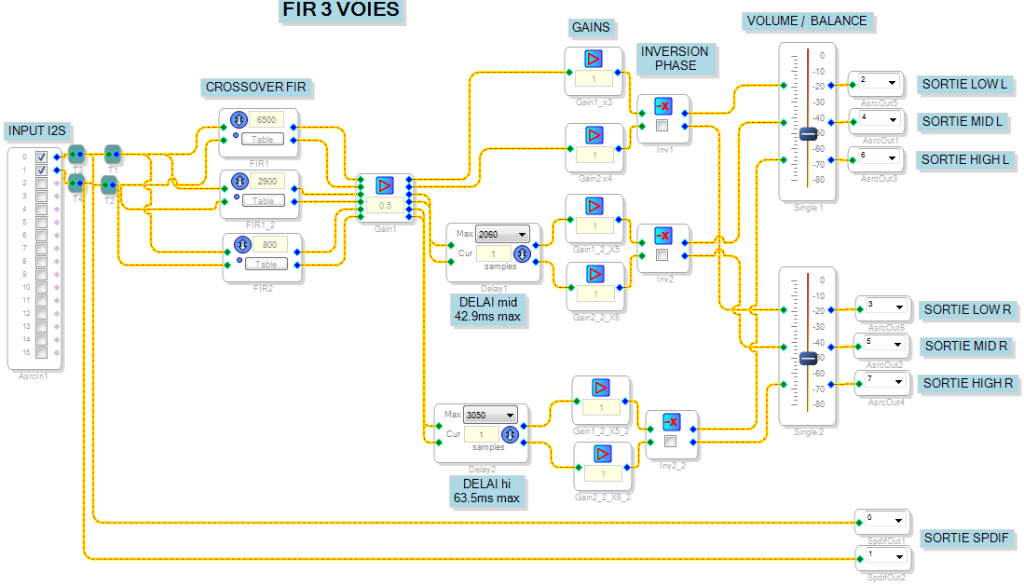

Voici l'appli dans SigmaStudio :

De gauche à droite, l'entrée du signal venant de l'ADAU1701.
Nos 3 FIR suivis d'un gain de -6dB pour compenser le gain de 6dB qui a été rajouté à l'impulse par DStudio afin de gagner en précision de calcul pour le DSP.
Pas de délai pour la voie LOW, elle est censée être déjà bien en retard. :happy1:
Par contre délais pour voie MId et High.
On continue avec les gains pour chaque sortie et inverseur de phase.
On termine par 2 contrôles de Volume pour volume et balance.

La sortie SPdif retransmet le signal entrant, je réfléchis à un système pour que l'on puisse sélectionner un repiquage sur les sorties de DAC.

Le plus gros boulot est d'intégrer cet appli dans DStudio.

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 3519
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: FIR 3 Voies

Messagepar thierryvalk » ven. 22 janv. 2016 16:41

Il y a +- 3 ans naissait la première appli du DSPiy, la 2x3. Pour les nostalgiques : http://www.homecinema-fr.com/forum/post ... p177530728

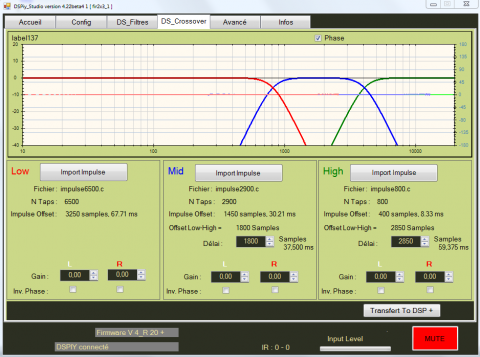

La boucle est bouclée avec toujours du 2x3, mais en FIR ;)


Tout semble fonctionner, reste quelques petits aménagements et tests plus poussés.

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 3519
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: FIR 3 Voies

Messagepar thierryvalk » ven. 22 janv. 2016 19:05

Au rayon nouveautés :

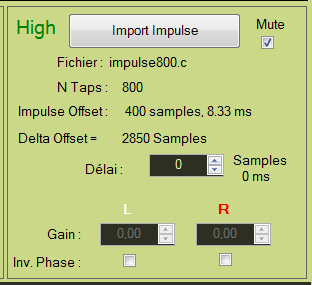

La possibilité de mettre des sorties en Mute.
La gestion étant différente qu'avec l'ADAU1701 (pas de biquad) j'ai utilisé le gain qui passera à -100dB.
Pour éviter tout problème les contrôles de gains correspondants seront invalidés pendant le mute.
En sortie de mute, les gains reprendrons leur place.


L'ADAU1452 dispose d'une sortie SPdif, actuellement elle est connectée sur l'entrée de l'ADAU1452.
J'ai rajouté un commutateur qui permettra de sélectionner soit l'entrée de l'ADAU1452 soit une des 3 sorties avant contrôle de volume.
Sera aussi d’application pour le FIR 2 voies, mais il faudra bien entendu mettre à jour son application.

sdf
Messages : 114
Enregistré le : sam. 3 oct. 2015 13:50
Localisation : Toulouse
Contact :

Re: FIR 3 Voies

Messagepar sdf » jeu. 24 mars 2016 09:03

Cette appli sera t-elle disponible ?

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 3519
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: FIR 3 Voies

Messagepar thierryvalk » jeu. 24 mars 2016 09:14

Ah oui, j'ai oublié de la publier. :inlove:

Je le fait un de ces soirs.
C'est neuf donc il faut y aller avec précaution au cas où un problème m'aurait échappé.

sdf
Messages : 114
Enregistré le : sam. 3 oct. 2015 13:50
Localisation : Toulouse
Contact :

Re: FIR 3 Voies

Messagepar sdf » jeu. 24 mars 2016 16:14

Cool, merci! :)

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 3519
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: FIR 3 Voies

Messagepar thierryvalk » jeu. 24 mars 2016 19:46

Voici les fichiers.
Je les mets içi car ce sont des versions +- provisoires.
Surtout pour DStudio vu que DStudio V5 est en préparation.


DSPiy_Studio V4_23 Beta.zip
(1.74 Mio) Téléchargé 412 fois

fir 3 voies_1.dspiy
(14.35 Kio) Téléchargé 402 fois

sdf
Messages : 114
Enregistré le : sam. 3 oct. 2015 13:50
Localisation : Toulouse
Contact :

Re: FIR 3 Voies

Messagepar sdf » ven. 25 mars 2016 08:17

Parfait tout ça, merci!
Dstudio V4.23 est obligatoire pour cette appli ?

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 3519
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: FIR 3 Voies

Messagepar thierryvalk » ven. 25 mars 2016 08:58

Oui.

A la relecture du fil, je pense que je suis repartis du mauvais projet SigmaStuduio et que la sortie SPdif n'est pas configurable.
