Ecran OLED

Messagepar thierryvalk » jeu. 24 janv. 2019 14:48

Pour le DSPiy V2 nous avons le choix de 2 écrans.
Le même que pour le DPSpy V1, le Newhaven NHD-2.23-12832UCB3 dont le prix actuel est d'environ 28€ TVA comprise chez Mouser.

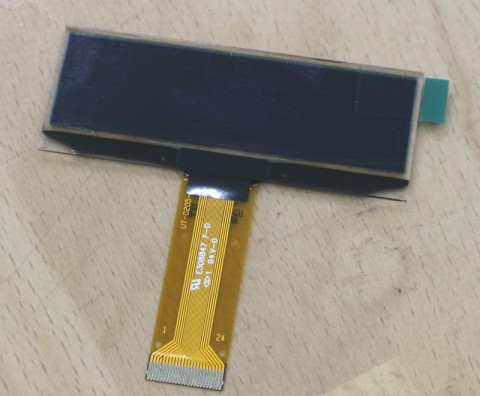

Le second est le même écran mais sans son PCB.


Il a l'avantage d'un prix bien inférieur entre 10 et 15 € de mémoire.
Son intégration est parfois plus simple, on découpe la fenêtre, éventuellement un défonçage par l'arrière de la face avant et puis on le colle tout simplement avec un bon tape.
Pas de vis de visible.
Son gros inconvénient est son connecteur FPC (pour PCB souple) qui nécessite d'avoir le DSPiy vraiment très proche et parfaitement dans l'axe de l'écran.
Il existe bien des rallonge FPC (on est sur du 24 pins en 0.5mm de pitch) mais c'est toujours Mâle-Mâle.

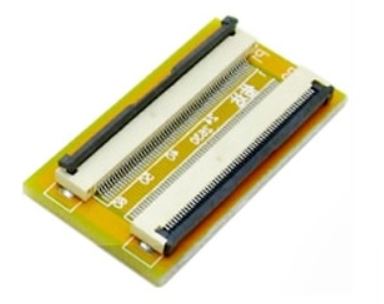

Il faut donc en plus un adaptateur Femelle-Femelle.

Chez les fournisseur de type Mouser ne semble pas exister.

Par contre les Chinois ont compris le problème et le propose. Par exemple :
https://fr.aliexpress.com/item/1-pc-c-b ... 166daabf-5

En photo :

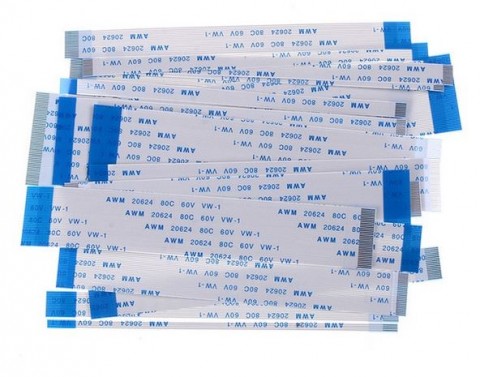

Un petit morceau de double face et l'on prend une rallonge de ce genre :


Attention tout de même, insérer ce genre de PCB souple dans le connecteur Femelle demande un peu de dextérité.

thierry38
Messages : 170
Enregistré le : jeu. 16 juil. 2015 16:17
Localisation : Grenoble fournaise/Frigidaire

Re: Ecran OLED

Messagepar thierry38 » sam. 9 févr. 2019 11:01


Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 2971
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: Ecran OLED

Messagepar thierryvalk » sam. 9 févr. 2019 12:02

On en trouve chez Mouser, RS….
Il faut faire attention à la position des contacts sur les connecteurs.
Il existe des contacts en haut ou en bas. Sur le DSPiy c'est contact en bas.
