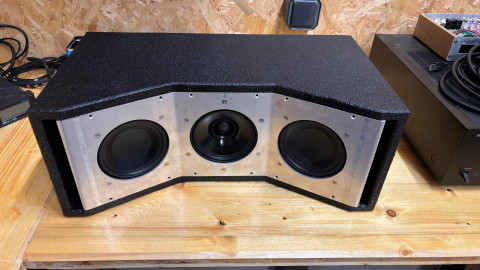

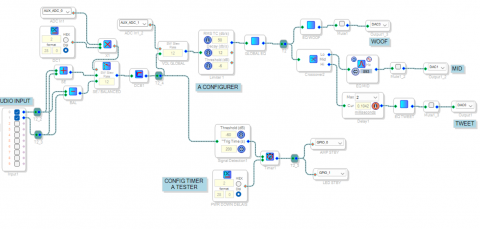

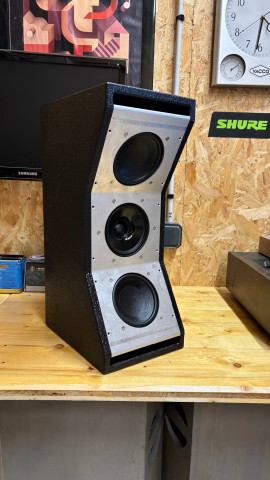

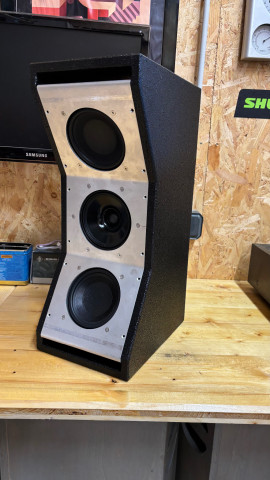

J'ai refais une petite mesure de THD en step hier soir avant de fermer le boitier Stepped THD.jpg Comme d'hab je sais pas trop ce que ça vaut... On rentre en ANA dans le DSPiy 1.8V pour pas saturer l'entrée. ça sort en gros nos 12/13 dBu comme prévu. Bruit de fond à -120 dB THD à -82 dB. ça me sembl...

Hourra Merci Thierry ! IMG_5897.jpeg Bon, les écrans avaient quand même bien du plomb dans l’aile. Là, l’affichage est nickel. Je peux mettre le contraste au mini est ça reste ultra clean. D’habitude j’ai un espèce de « fond » diffu de ce qu’il y a d’afficher en permanence. Je sais pas comment expli...

Yes, vu.

J'ai constaté que ces connecteurs sont fragiles. Celui du DSPiy commence à avoir un peu de peine. Une fois rebranché je ne touche plus à rien

içi : https://www.dspiy.be/forum/viewtopic.php?p=2811#p2811
Vous aviez déjà enquêté sur ces phénomènes de bruit incriminant l'écran.
Sur mon setup le contraste est à 100%.

Je testerai avec un contraste plus faible. Quand j'aurais des écrans
Je te fais un paypal Thierry ?

M'enfin je me demande s'il y a pas un problème avec cette connections via PCB souple.
Parce que ça chauffe quand même méchamment fort.
ça doit être le driver OLED qui est pile à la jonction PCB souple / écran

Il me semble que Philby avait fais ça sur son boitier présenté sur HCFR.

J'ai réédité mon dernier message pour résumer ma soirée à productivité négative

Oui c'est ça il me faut l'écran seul, sans le PCB collé aux fesses.
Si tu en as je veux bien t'en acheter trois.
Du coup j'ai plus un DSPiy qui fonctionne correctement

Alors je résume parce que c'est un sketck :ghee: Donc je débranche l'écran : plus de bruit bizarre. Sauf que l'écran : marche plus. Je démonte l'écran de mon deuxième dsp et je le branche : il fonctionne. Il fonctionne avec son petit PCB sur le connecteur molex et aussi branché sur la nappe. NICKEL ...

Si c’est une blague, c’est pas drôle

Effectivement le dspiy fais moins de bruit sans l’ecran. Sauf que maintenant quand je le rebranche il ne fonctionne plus

J’ai changé de nappe, de petit PCB femelle/femelle. Pas moyen

Ahh OK, pour tester si les alims sifflent encore ?

Pas compris

J'ai "revu" le câblage Fraisage des trous de fixation des capots inf et sup pour qu'ils soient conducteurs via les vis M3 TF (enlever la peinture). Mise à la terre du boitier Le 5V et le 0V sont torsadés, isolés du reste, et vont directement dans la carte sym. Ajout d'une ferrite en sortie...

Merci Thierry, C'est vraiment étrange, dans mon autre montage DSPiy (pas le même DSpiy, j'en ai deux), l'alim ne siffle pas. > Photos : https://www.dspiy.be/forum/download/file.php?id=2282&mode=view Et la celle-ci siffle, la tienne avec vigortronix aussi, et même le DSPiy 8/ Est-ce que ça peut ê...

Ce qui me chiffonne pour le moment : >J'entend un bruit/vibration/ oscillation d'alim au niveau du module alim IRM Mais surtout : le même bruit au niveau de du DSPiy lui même. Je trouve ça bizarre. ça fais le même bruit qu'un chargeur de téléphone rapide. Peut être parce que le 0V est flottant ? Th...

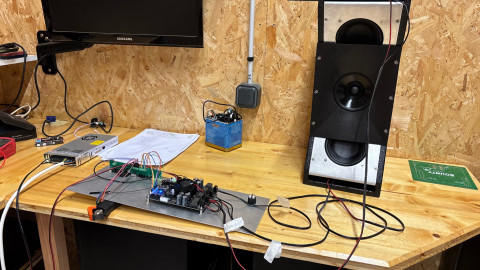

À noter que le système siffle même en dehors du boîtier.
Quand j’ai fait mon premier test de PCB j’avais déjà ce phénomène.

Thierry, j'ai migré sur un topic dédié

Comme dis au bistro, Le 0V est flottant est n'est pas au boitier. Tout les PCB, connecteurs audio etc sont désolidarité du boitier. Le 5V et 0V est câblé jusqu'au dspiy puis repiqué pour alimenté la carte Sym. Le boitier n'est pas encore à la terre. J'ai tout scotché au vinyle les points ou il y a d...

Les "mesures" avec une motu ultralite AVB. Qui valent peut être pas grand chose : j'y connais pas grand chose dans ce genre de mesure Les niveaux déja sont bien homogènes : Niveau.jpg Avec 2 Vrms en entrée Ana du DSPiy j'ai un beau sinus en sortie : SCOPE 1KHZ.png Mesure THD en Stepped sin...
