Ca avance c'est cool Aliexpress peut etre ton ami pour trouver ce que tu cherche, a € qui defie toutes concurrences.... en tout format ! (pour info, je cherchais un bouton diam 38 or en alu, les photos ali ne m'inspiraient pas, commandé chez un francais bien connu mais mon bouton est arrivé dans un ...

Des News !!! Bah rien en fait… ou presque. La position des transfos fait que celui qui est en face de la partie signal provoque une petite perturbation légèrement audible pendant l’écoute entre les morceaux. Très légèrement mais suffisamment pour que moi je le sache, pour ceux qui ne le savent pas i...

Bonjour à tous, Un « petit » sujet qui je pense peut être intéressant à aborder. Alors je vais pas des masses vous aider, pipant nada en électronique de programmation mais je pense qu’il peut être intéressant à aborder pour un pré ampli. Contexte: - on souhaite piloter un relai pour activer une entr...

Disons que en ampli de puissance j’ai a côté un tri ucd 700.

D’où ma réflexion, le Up ne sert que pour de l’écoute hifi.

Bloc toujours sur la table d’opération Quelques évolutions. IMG_6612.jpeg Mise en place d’une plaque alu pour supporter les cartes vumètre (2 pour rester cohérent avec l’alim, même si le 0V est commun partout). Torique 30va pour l’alimentation des deux et cartes protection Hp. Un petit transfo 12vdc...

Un bien joli projet que tu réalise. Niveau poids et dimension par curiosité ça se situe où ? Serait-il envisageable de rendre une enceinte mono et de la coupler avec une autre mono pour recréer la stéréo ? Je n’ai pas vu si tu en parle dans le sujet ou alors j’ai pas saisi tout. Pour la com en Bt je...

Sûrement oui un côté fétichiste, j’aurais plus dit SM à vouloir caser tout ce petit monde ! Par contre pour faire des blocs mono c’est easy, tout est déjà prévu dès la conception. Y a pas 36 versions qui existent, certains avaient réfléchi à une version light avec moitié moins de mosfets, toujours s...

Merci à vous. Les mosfets sont sur une même carte appairée entre eux et ne sont mis ensemble que les valeurs les plus proches pour éviter un déséquilibre. Idem pour ceux de l’entrée. Ça n’exclut pas un déséquilibre voie droite / gauche c’est sur. Tous les composants « sensibles » du montage provienn...

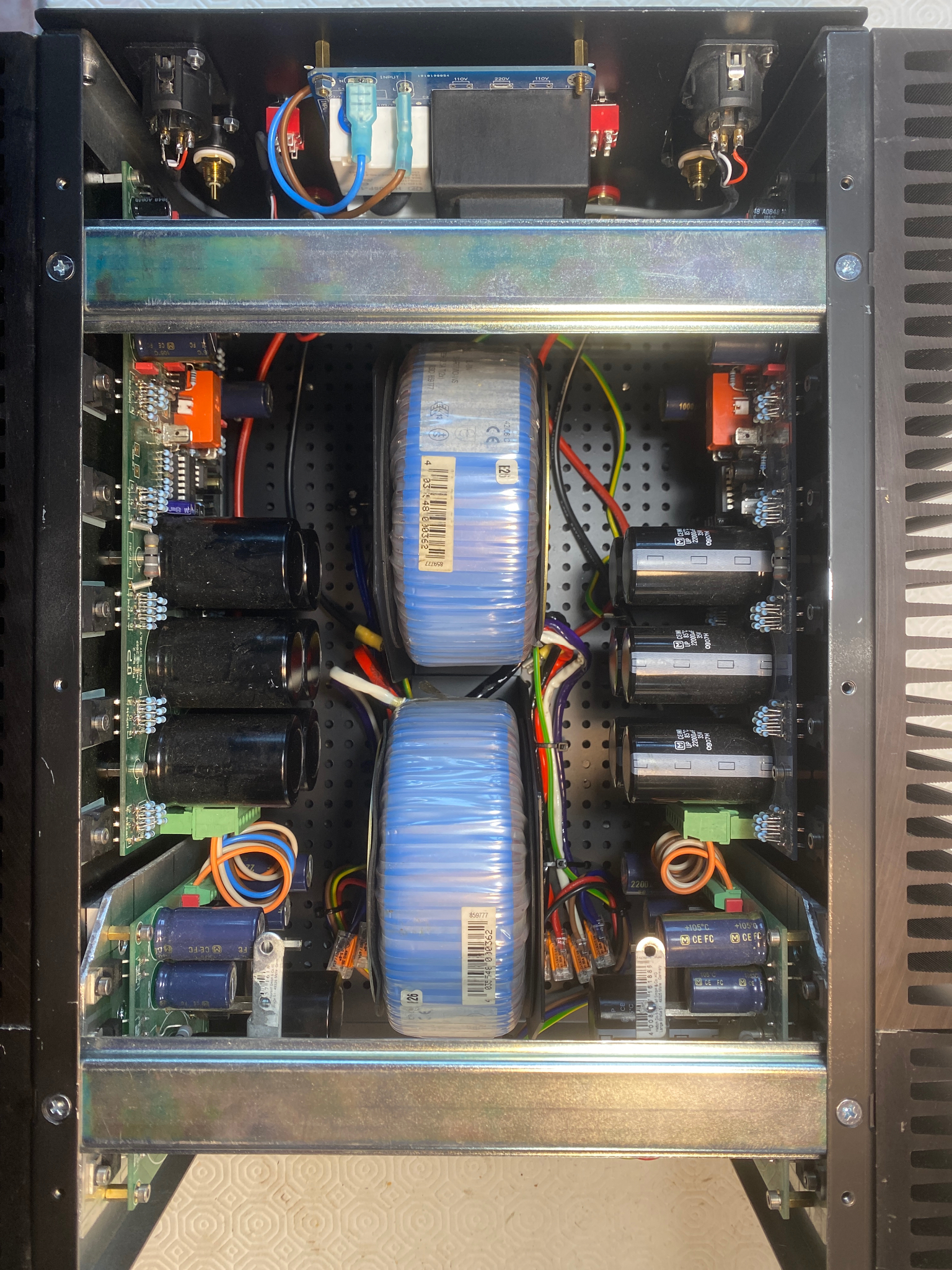

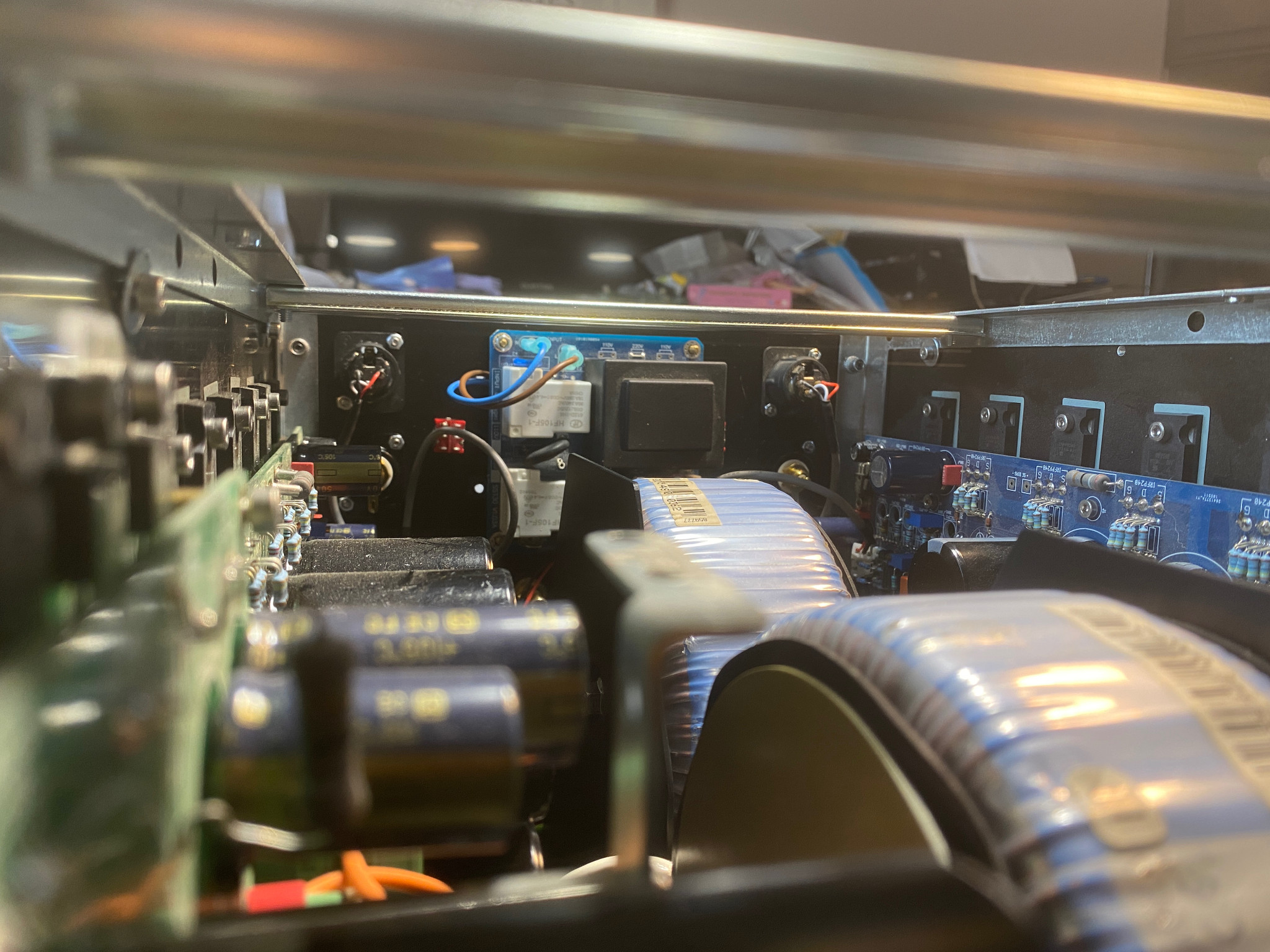

Vues d’ensembles pour prendre 2/3 mesures

On s’amuse avec la face arrière. IMG_6589.jpeg Entrée XLR pour exploiter au mieux la conception full symétrique de la carte Entrée RCA, plus dans le doute et pour mon ampli HC (mon préamp hifi sort en XLR mais pas mon ampli HC, heureusement j’ai un by-pass sur le préam ! ) un inter 2 position servir...

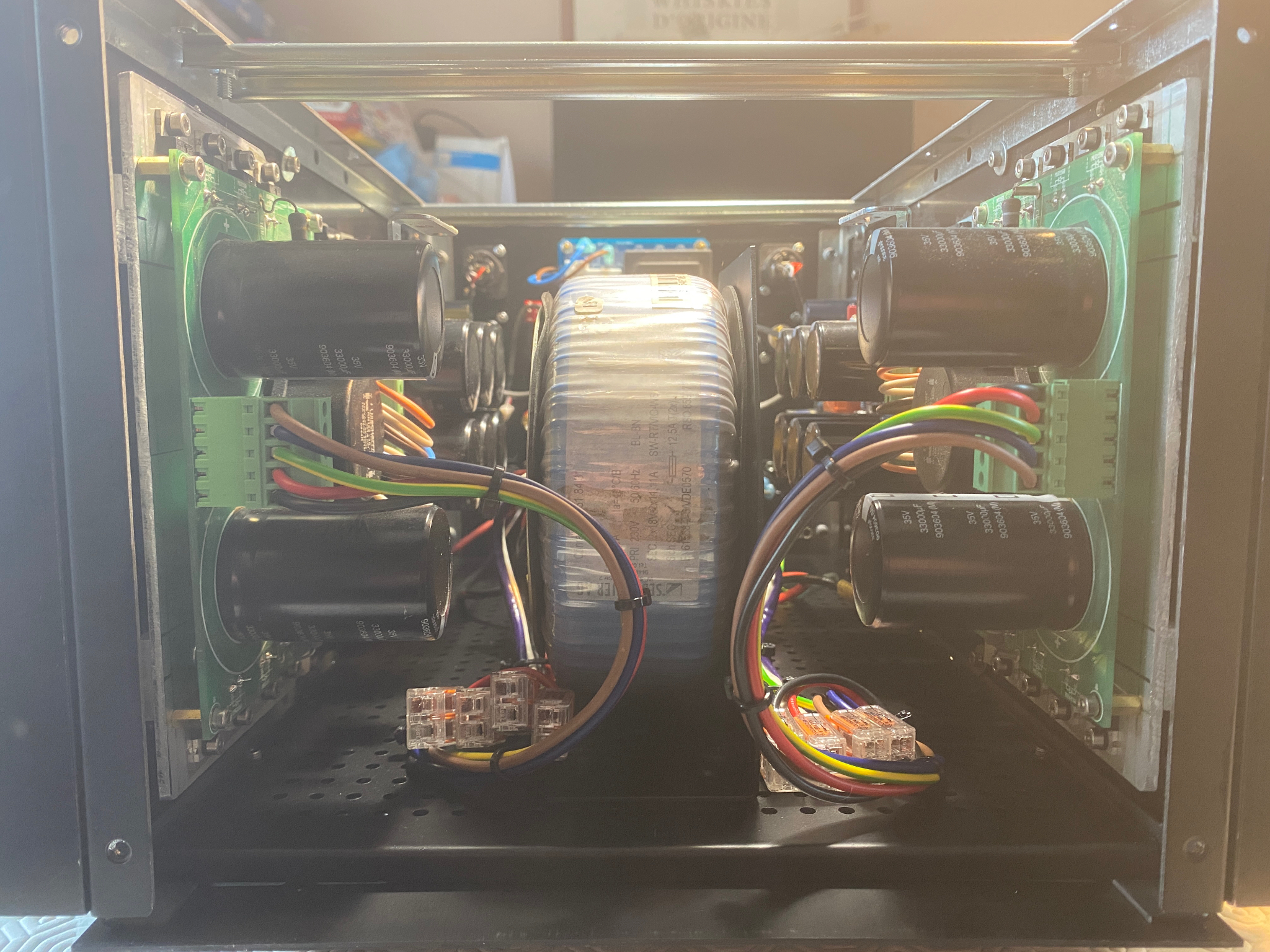

Début de l’intégration ! IMG_6584.jpeg Début remontage transfo, je trouve que noir et or a un petit côté classe…. Même si on ne verra plus les coupelles IMG_6585.jpeg Les 2 zigotos en place, on est déjà à presque 8kg la IMG_6586.jpeg Un aperçu d’ensemble, ça va être étroit dans un châssis format mid

Bonjour à tous, Je profite de faire une refonte de boîtier (mise en peinture et agencement interne) pour vous présenter les éléments de mon ampli Up. Il s’agit d’un classe A / B d’une puissance aux alentours des 90/100 w en 8ohm (il n’existe pas forcément de mesure précise sur la puissance du bouzin...

Bon pour le moment juste mis le relais trigger pour tester.

Les UCD700 sont moins froid et direct que les 400 dixit madame

thierryvalk a écrit :Et il dit "a peaufiner".

Tout reste notion d’échelle !

C’est quand même étrange ton histoire.
T’on alim actuelle est stable ? Elle n’aurait pas tendance à s’écrouler sous les différents besoins nécessaires ?

Exactement Je me doute que les relais en audio +/- conseillé. Surtout que dans mon système y a 2x2 relais… Je peux diviser par 2 au sacrifice d’une commande, soit je garde que le trigger soit que le M/A façade. A voir si je privilégie la facilité d’une commande externe ou la versatilité d’un allumag...

Voilà l’idée du schéma. Le trigger a gauche envoie aussi la Ph sur l’alim. La ou je sèche concerne les voyants car un reste en NO quand l’autre permute en NC d’où la double couleur en façade …. Moyen moyen. Je vais éviter de gérer l’allumage via les options de la smps pour que le montage reste le pl...

Et tu fais bien de pas hésiter !!! Carte relai opto classique type amazone/aliexpress 1 entrée commande 1 alim 12vdc En sortie C-NO/NC Alim ampli smps hypex 3k700 (j’avoue j’ai pas vérifié les entrées qu’elle propose sur l’allumage) J’allume l’alim actuellement en branchant la Phase sur le commun du...

Bonjour à tous Question au pro de l’électronique ! Dans mon projet je prévois deux façons d’allumer l’ampli : - bouton Marche/arrêt classique (commande 12v) - via trigger (12v itou Le bouton est à double Led, Rouge éteint et Bleu allumé. Un transfo/alim 220/12vdc qui va gérer la commande 12v et l’al...
