Sorties Symétriques niveau pro pour le DSPiy

[GoodNoize]

Je fais joujou avec mon nouveau telephone

[sdf]

[alka]

jolie photo
du coup tu as un DSpiy avec trop d'options Ca change tes plans ?

[GoodNoize]

Yess c'est full options
Il y a des carte que je peux récupérer pour mon DSPiy "salon" vu que mon install va évoluer.
Par contre le FIR m'intéresse, je connais peu de chose dans le domaine il faut que je m'y intéresse.
Il y a surement moyen d'agir au niveau de la phase pour faciliter la mise en phase SUB/TOP autour de 100Hz.
100Hz c'est peut être trop bas, j'en sais rien. Mais l'idée d'assurer facilement la somation sur une bande large pour que ça cogne au max, ça me plait

[GoodNoize]

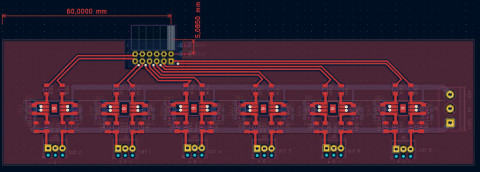

J'ai un peu bosser sur la V6

Quelques interrogations encore :
- Trou de fixation : comme j'ai compris : pas de pastilles.il vaut mieux de pas mettre la carte au boitier. Et plutôt faire en sortie que la liaison GND/Boitier/Terre soit en un seul point.
- Tailles des vias ? J'ai du 1mm trou de 0.4.
- Je trouve que les pad des connecteurs J1 /J6 sont bien assez proches entre eux. J'ai pris le modèle de base Kicad pheonex 1x03 pas de 2.54.

Si l'un de vous veux bien que je lui envoi le fichier au cas ou il y ai une coquilles que l'on ne vois pas sur les visuels.. je serai rassuré


et le nouveau schéma avec les nouvelles ref, la liaison 0V_signal et 0V_Alim

SYM OUT V6 DESSUS.pdf

(38.74 Kio) Téléchargé 1288 fois

SYM OUT V6 DESSOUS.pdf

(28.58 Kio) Téléchargé 1275 fois

Schéma SYM OUT V6.pdf

(51.66 Kio) Téléchargé 1269 fois

[alka]

Ca a de plus en plus d'allure
quelques remarques comme ça qui me viennent vite fait
- le mini plan de masse du 0V DSPiy peut être des deux cotés

- on n'aime pas les angles aigus pour les pistes. Pour rejoindre R21 et R22 par exemple, tu pourrais faire ça

Je sais pas bien ce qui est préférable : deux pistes signal+ et 0V_DSPiy parallèles comme tu as fait, ou le 0V_DSpiy qui entoure jusqu'au bout la piste Signal+ (càd comme une prolongation du mini-plan de masse)

- je ne vois pas les pads de fixation au boitier.
- Les pads du DSPiy sont connectés au gnd il me semble. Le chassis sera à la terre (sécurité). Faut quand même réfléchir à la mise au gnd du chassis.
- coté bleu, pour faire plus joli, tu peux aussi finir les pistes +15 et -15V en diagonale
- je trouve la carte toujours inutilement grande. (j'aime pas gâcher )
- attention a ne pas être trop près pour le connecteur au DSPiy afin que les cartes ne soient pas collées l'une a l'autre. je laisserai 1mm de séparation mini entre les cartes, ce qui revient a rapprocher un peu le connecteur du bord.

[thierryvalk]

Les pads du DSPiy sont connectés au gnd il me semble.

Non, ils sont isolés, mais avec une isolation très faible entre pastilles et plan de masse. Il faut faire un peu attention si l'on utilise des rondelles métalliques.

Oui pour les angle aigus, je dirais que les résistances Ri pourraient être plus rapprochées l'une de l'autre.

Je rajouterais des capas électro.
Au minimum une paire à proximité du connecteur J8.
Sinon, vu qu'il y a de la place une paire pour chaque LME.
Ne pas s'embêter avec du CMS, du traversant c'est bien plus simple et solide et aucun besoin de marque/modèle "haut de gamme".

Si uniquement J8 style 100 à 220µF 25V
Sinon du 47 à 100µF par LME et alors changer les 10µF céramiques par du 1µF céramique.

Ce sera bien plus beau.

[thierryvalk]

Au fait, as-tu déjà les LME ou une source pour t'approvisionner ?

[GoodNoize]

Alors là je viens de me faire avoir comme un bleu. Avant de me lancer j’ai regardé chez Mouser il y en avais en stock.
Je devais être mal réveillé

[thierryvalk]

J’avais aussi regardé et y avait un beau stock.
Rien chez TI....

Reste des OPA1632.

[alka]

y'en a chez les chinois ebay

[thierryvalk]

J'en ai peut être qui m'en reste, mais je ne saurais contrôler que mardi.

[GoodNoize]

Dans ce cas je vais partir du principe que personne ne va dévaliser le stock de 1632 Le week-end de Pâques.
Si jamais tu n’en as pas j’adapterai le montage pour le 1632 en espérant qu’il n’y ai pas trop de modif

[thierryvalk]

Il m'en reste 7.

[GoodNoize]

La question c’est : est-ce que tu comptes t’en séparer ?

[thierryvalk]

La réponse est Oui.

[GoodNoize]

Super !
Si tu peux me les garder au chaud le temps que je fasse surface c’est top.

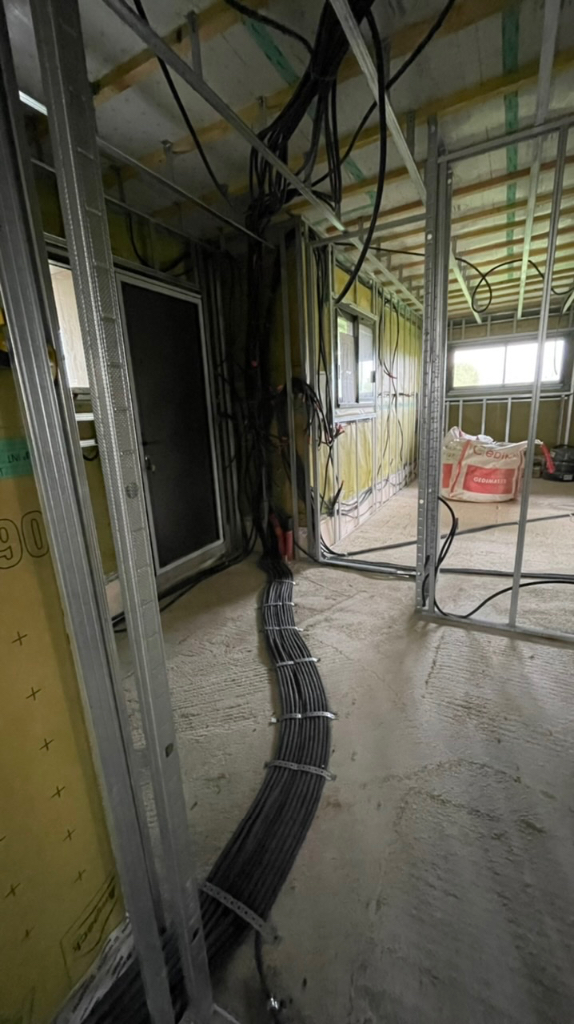

Bientôt fini ma pieuvre de gaine ICTA
Entre le pcb et l’électricité générale il y a un monde

[GoodNoize]

Gros PCB
