Bonsoir
Petite question du dimanche soir sur la conception d'une alim symétrique, dans l'hypothèse d'un transfo à secondaire double. Pourquoi voit-on souvent des montages intégrant 2 ponts de diodes, le 0V étant fourni par la réunion en un point milieu du - et du + des deux ponts, alors qu'il est possible de n'utiliser qu'un pont de diode et d'obtenir le 0V par la réunion directe des secondaires en un point milieu ?

[thierryvalk]

Bonjour,
Je suis plus habitué à la seconde solution avec un seul pont. Je ne saurais dire les différences entre les deux, sauf qu'avec deux ponts ce sont deux alimentations séparées avec un seul transfo.

[androuski]

Ok,
merci Thierry !

GoodNoize m'a transmis cette réponse de la part de chatGPT...

[androuski]

Bonjour,
nouvelle question, liée au câblage des transfo.

J'ai deux questions en fait :
- la première porte sur le repérage du début des enroulements au primaire et au secondaire d'un modèle dont les pinoches sont marquées comme suit (seules les pins reliées à des enroulement sont numérotées), qui comporte donc un primaire simple et un secondaire double.

SI je suppose que le 1, le 7 et le 11 marquent le début de chaque enroulement, j'ai bon ? Sachant que le constructeur ne donne aucune précision.
- la seconde concerne le câblage de la phase et du neutre au primaire : est-ce indifférent relativement au sens de l'enroulement ?
Merci !

[thierryvalk]

Normalement il y a un point qui devrait symboliser le sens de l'enroulement.

Sauf si le fabricant est vraiment tordu, oui, 7 et 11 sont les débuts. En pontant 8 et 11 les enroulements devraient être série.

Primaire : pas de notion de neutre, le sens n'importe pas.

[androuski]

Merci !

[GoodNoize]

Je ferai peut être un topic dédié lors de la mise en boite,
mais j'ai fais du beau vol de projet en fouinant sur le fofo
DSPiy 3eme version de misenboite.

un grand PCB sortie asym et sym pour mes DSPiy
Copie du schéma, choix de composant etc d'Alain.

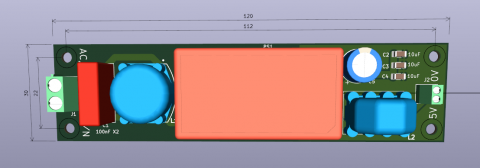

Nicodrouski m'a aussi envoyé ton alim 5V, Thierry, que j'ai également repompé et adapté pour mes alim meanwell IRM

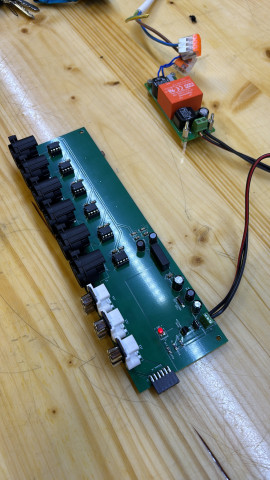

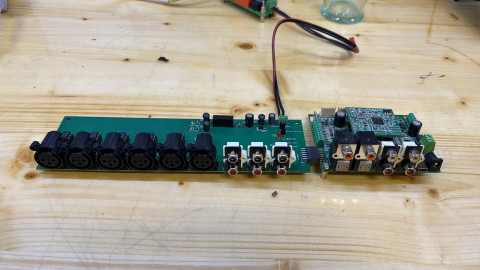

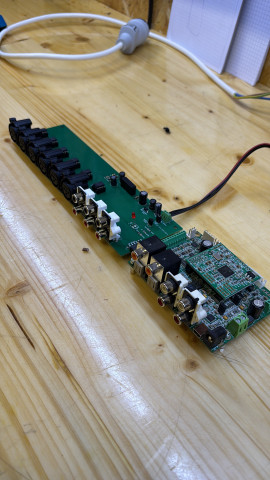

Pour le moment j'ai juste branché la carte. J'ai bien du +/-12V qui arrive au DRV134.

[thierryvalk]

C’est bien, on en oublierait que c’est du DIY.

[GoodNoize]

Sauf que ça va pas

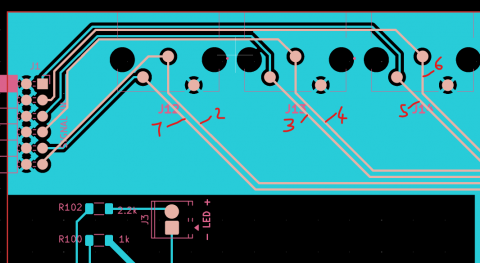

Erreur de pinout sur les RCA. Relou, je m'était déja fait avoir sur les PCB de mon ampli.

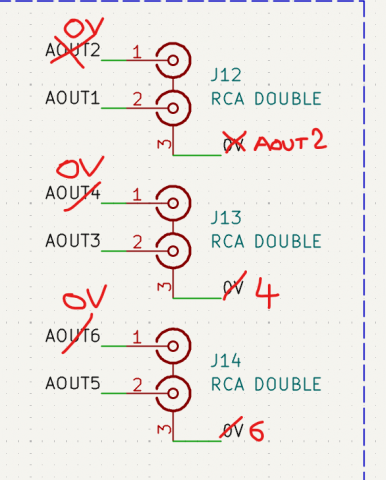

Dans kicad le Pinout des RCA entre Symbole et Empreinte ne correspond pas.

Si je connecte les câbles RCA je met mécaniquement Aout 2/4/6 au 0V

Bon ça empêche pas, je vais dessouder les RCA pour être sur, et voir si tout fonctionne avant de relancer une FAB.

[GoodNoize]

et j'ai fais une autre boulette que même Thierry n'a pas relevé.
C'est pas la bonne connectique en sortie xlr

je suis bon pour une V2, le dessoudage va être un régal

[GoodNoize]

Je regarde pour m’équiper d’une station à air chaud.
Notamment pour du dessoudage de composant traversant assez chiant, par exemple une embase xlr (au hasard) ou les pin sont espacées.
J’ai pas envie de mettre 1000e dans un Weller, ni d’acheter une bouse sans SAV.
Je suis tombé là dessus :
https://www.tme.eu/fr/details/quick-959 ... uick-959d/
Quick semble une marque sérieuse et fiable dans le temps.

[thierryvalk]

J'utilise ceci depuis plus d'un an et aucun souci.
https://www.amazon.fr/dp/B0982NYBJS?ref ... title&th=1

[GoodNoize]

Du coup j’ai commander le quick en espérant qu’il me fasse des années.
J’ai aussi pris du flux, en seringue, j’en met jamais.
https://www.tme.eu/fr/details/topnik-ze ... t-agt-047/
Je suis pas trop satisfais de mes soudures sur les R 1206.
Il me semble que tu m’avais dis qu’utiliser une panne très fine c’est une connerie. Manque d’inertie

[thierryvalk]

Oui, une panne trop fine aura du mal à bien chauffer rapidement. Par contre le diamètre de la soudure a son importance.

Pour le flux, c'est en général que pour dessouder, la soudure en fil contient déjà du flux.
Et ne pas oublier en cas d'utilisation de flux de bien nettoyer les restes de flux.
