Confirmation numérotation entrées DSPiy2

[alka]

Bonjour,

je cherche a confirmer qui est qui sur le DSPiy 2. La doc du pcb donne des numéros mais je ne suis pas sur que le firmware suive la même numérotation.

Un utilisateur de DSPiy 2 peut il me confirmer les numéros suivants pour les entrées Analog 1 et 2 et pour les combo Coax+Tos 1 et Coax+Tos 2
merci.

vu de l'arrière :

[philby]

Non, je viens de vérifier : il faut que tu inverses Coax/tos 1 et 2
Analogique c'est bon.

Analogique 1 est à côté de l'Usb, donc bon sur ton dessin.
Tos1/Coax1 est le dernier de la carte à côté du connecteur d'extension, donc pas bon sur ton dessin

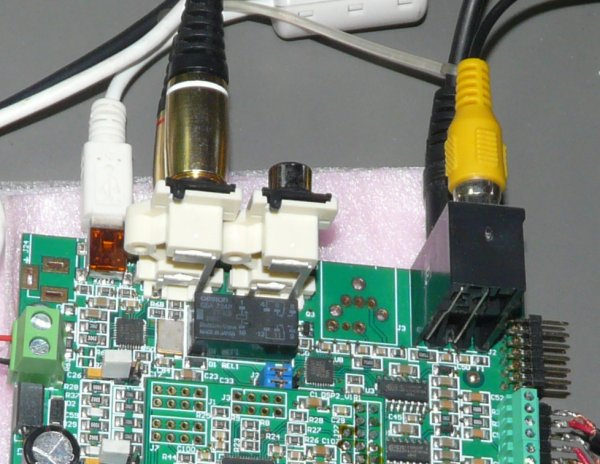

Ici, je suis en Analog1, Tos1, et Coax1 :
(Tos/coax2 n'est pas câblé, mon composant est HS....)

[alka]

Non, je viens de vérifier : il faut que tu inverses Coax/tos 1 et 2
Analogique c'est bon.

Analogique 1 est à côté de l'Usb, donc bon sur ton dessin.
Tos1/Coax1 est le dernier de la carte à côté du connecteur d'extension, donc pas bon sur ton dessin

Ici, je suis en Analog1, Tos1, et Coax1 :
(Tos/coax2 n'est pas câblé, mon composant est HS....)

ah ce dévelopeur, toujours a l'affut de nous faire une blague
ma numérotation correspondait a celle donnée sur le schéma pcb de la doc ici, mais je suspectais bien que le firmware pouvait faire autrement.
merci.

corrigé


J'ai l'intention de ne souder qu'une entrée analog et un seul combo spdif sur ma carte. Je l'aurai eu mauvaise de me retrouver avec Coax2 sans numéro 1 !

[thierryvalk]

[alka]

pendant que t'es là, une autre question : comme je ne cablerai qu'une entrée analogique, je compte ne pas souder le relais.

J'ai bien noté que je devais faire un petit pontage pour le signal pour compenser l'absence de la positon repos du relais.

Autre chose a faire ? (je pense par exemple au drain du mosfet de controle du relais qui sera "en l'air" s'il n'y a pas de relais)

[thierryvalk]

Rien d'autre a faire, pas de soucis pour le transistor.

[philby]

Alka tweak!!!

[alka]

Alka tweak!!!

ben oui, je n'ai vraiment pas besoin d'autant d'entrées et le relais pour juste connecter en permanent sur sa position repos c'est gacher. je lui trouverai un autre usage plus pertinent

[alka]

reour sur cette affaire de nommage des entrées analog sur DSPiy v2
Je documente a la fois pour moi même et dès fois que ça intéresse quelqu'un.

Le relais sélectionne l'entrée double RCA A (J20) ou B (J22).
(J22 est la double RCA plus proche de l'alim et de la prise USB. J20 c'est l'autre.)

DStudio nomme :
entrée A (J20) = Analog 2
entrée B (J22) = Analog 1 (entrée sélectionnée quand le relais est au repos)

liaisons entre tout ce beau monde :




Dans ma situation de tweak, je n'utilise qu'une seule prise double RCA, J20, et ne soude pas le relais.
Je ponte les pins 4 - 8 et 9 - 13 du relais.

Mon entrée unique apparaitra dans DStudio comme l'entrée Analog 1 bien que le connecteur soit placé en J20.
