Une soudure qui foire sur le CP2114 est possible, j'ai eu pas mal de soucis avec ce composant (sans doute un peu trop vieux dans le stock Mouser…)

Je présume que tu n'a pas d'oscillo.

Avec un multimètre :
Tu retire les 3 jumpers.
Tu 'mesure' une tension entre chaque Pin de J23 par rapport au GND qui se trouve sur le 3 Pin à l'opposé (celles qui étaient libres lorsque les Jumpers étaient place).

Mesure une fois avec du son et une seconde fois sans son et en ayant retirer le câble USB.

[androuski]

Ok, merci je ferai ça demain. Bizarre que ça marche en liaison avec DStudio et pas en audio.

[androuski]

Je passerai aussi les pattes à la loupe pour voir si il n'y a pas un petit pont de soudure ou un paillette d'alu ou que sais-je encore.

[sdf]

Goodnoize a le même pb me semble, une mauvaise soudure sur les 2 ?

Je viens de tester en direct, sur un PC avec l'appli spotify, elle a planté lors de la selection du DSPIY. Aprés fermeture et réouverture du soft ça fonctionne, OK par chrome aussi. Idem pour foobar avec sélection dans output.

Je joins les fichiers du DSPIY qui fonctionne chez moi, c'est filtré mais vous devriez entendre qqe chose si ça fonctionne. On ne sait jamais si c'est un pb la dedans!

OK_USB.zip

(11.54 Kio) Téléchargé 1304 fois

[sdf]

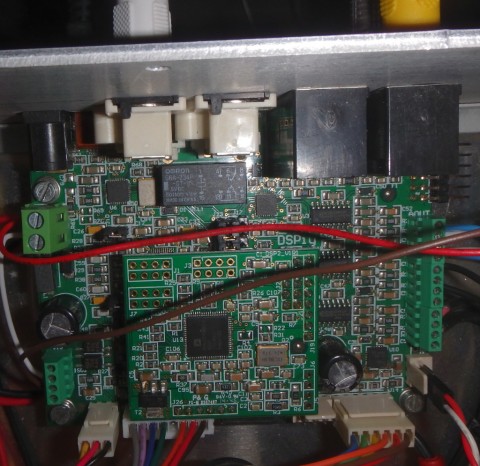

Une photo du DSPIY pour la conf des jumpers.

[sdf]

Des news de l’entrée USB ?

[androuski]

Non j'étais pas chez moi ajd, demain j'espère avoir plus de temps.

[androuski]

Pas de mieux avec ton appli sdf

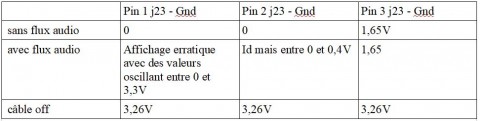

J'ai sorti le multi, jumper off, voici ce que j'obtiens, le flux audio est fourni par le générateur de REW.
A vue de nez ça sent pas bon.

[thierryvalk]

Je dirais que c'est pas mal, le CP2114 semble bien générer un flux I2S.
En Pin 2 il aurait logique d'avoir une tension de l'ordre de 1.6V avec flux audio, mais vu la fréquence élevée ont peut dire que le multi ne suit pas.

Le problème se situerait plus vers U8 le CS8422.
L'idéal serait de tester avec une source en SPdif, coax ou optique.

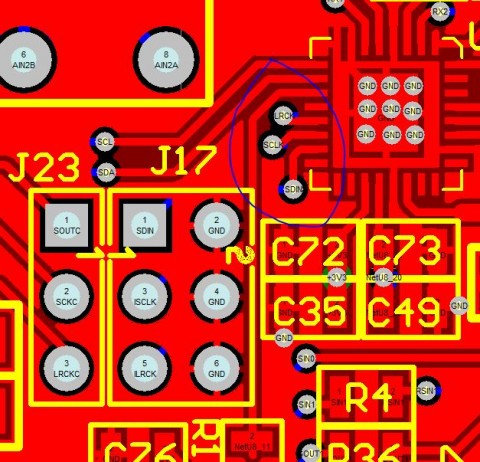

Sinon, remettre les Jumpers et faire les même mesures sur les 3 pads entourés en bleu.

[androuski]

Ok,
merci pour ce retour, je teste demain.

[androuski]

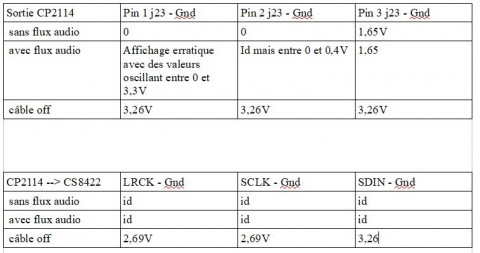

Hello,
bon la jonction physique semble fonctionner via le jumper, j'ai la même chose, sauf une chute de tension sur la mesure câble off.
Je suppose que l'étape d'après est de tester les sorties du CS8422 ?

[thierryvalk]

Comme signalé, tester avec une autre source du CS8422.
Il me semble que tu n'as pas d'ampli ni HP derrière le DSPiy et que tu ne regardes que son écran. C'est tout de même mieux d'entendre ce qu'il se passe.

[androuski]

Ok,
je vais voir ce que j'ai.
J'ai qd même mesuré les sorties au multi avec un sinus : en ana j'ai un signal cohérent, 1v en sortie niveau au taquet et jumper réglés sur 1v, en USB rien du tout.

[thierryvalk]

Pour mes tests j'utilisais une enceinte de PC amplifiée.

[androuski]

Pas bête ça

[manudrz]

Et donc la suite/fin de l'histoire ?

[androuski]

Hello
pas eu le temps de m'y repencher, j'utilise l'entrée analogique.
