Bon j'ai pas pu m'en empêcher, ptites mesures vite fait... Mes délais étaient plutôt bien, quelques corrections et ajusté les phases par l'amplitude dans RTA. A droite tout va bien, à gauche j'ai un sérieux problème dans les aigus, quoique je fasse. Changé un peu la position du micro, inversé la phase, rien à faire Le tout 1er pic à 30Hz est aussi inversé.
http://hpics.li/0cd0b44

Bon j'ai un tweet décédé ou pas ?

On verra bien en changeant les amplis...

[thierryvalk]

Hello, suis rentré de formation.
Avec de telles différences, il peut être bien de permuter les HP L et R au niveau de l'ampli.
Si le problème passe à droite, ce n'est pas le HP en cause.

[manudrz]

J'y ai bien pensé, mais c'est pas du tout accessible, ça va attendre les futurs LM1875 tant pis...
Hé ben tu fais pas semblant toi quand tu te formes

[manudrz]

Je peux rien voir aux bornes avec mon multimètre ? Testé en Volts AC ça ne mesure rien

[thierryvalk]

Non, avec un multimètre ce sera n'importe quoi.

[manudrz]

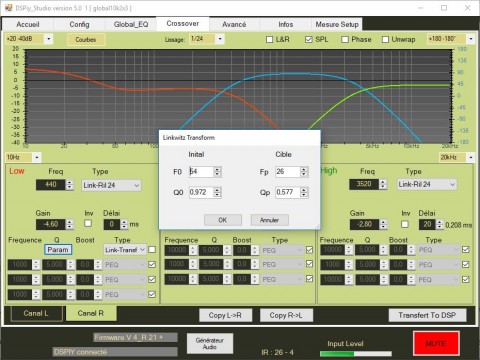

Bon j'ai un peu relu quelques pages chez D. Petoin et son super site, j'ai simulé mes caisses avec mes woofers et j'ai entré ces paramètres:

Ah ben ça creuse bien et proprement finalement, pas comme la dernière fois... J'ai peut-être été gourmand, si ça bug je remonte la Fp (pourquoi ce "p" d'ailleurs ?)
Quelques petites écoutes quand même pour valider

[thierryvalk]

Une méthode simple.
Faire une mesure avec DStudio ou l'importer.

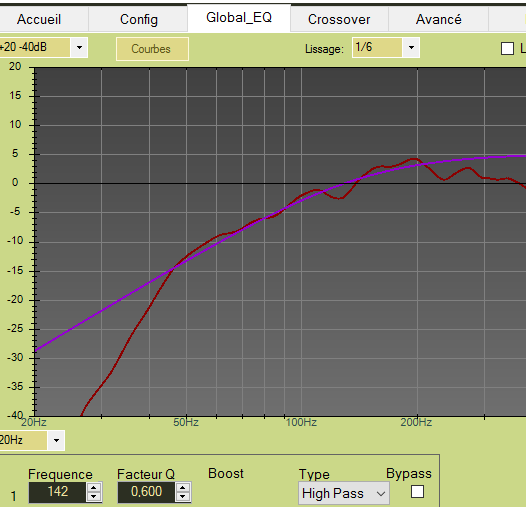

Dans l'onglet Global_EQ utiliser un EQ en passe haut et tenter de faire coller la courbe "Total Filtres" à la mesure.
Il faut que tous les autres EQ soient en Bypass, on peut jouer sur le gain pour remonter ou descendre la courbe.

PS : j'ais pris une mesure qui trainait, sais même pas d'où elle provient.

Lorsque c'est OK, on met cet EQ en bypass, on remet éventuellement le gain à zéro et l'on passe dans l'onglet Crossover.

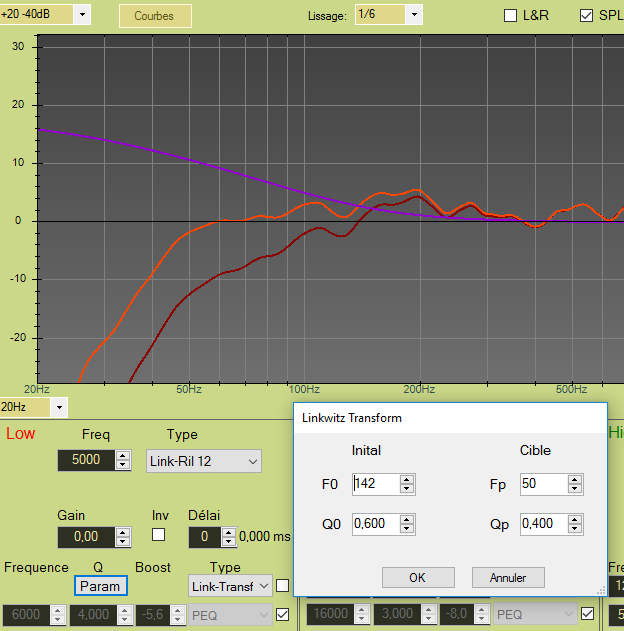

Suffit de rentrer les valeurs trouvées par l'EQ et en activant la courbe Simu pour voir le résultat.

Attention, c'est que de la simu, il faut voir si le HP peut suivre avec le gain qui sera appliqué.

[manudrz]

Oki, mais du coup ça correspond quand même aux valeurs de D. Petoin, on peut pas mettre de lien avec son .php je copie une partie du texte de ma page

Courbe de réponse, avec la transformée de Linkwitz, du PEERLESS SLS10 P830668 v2012, VB = 36.0 L, le 0 dB correspond à 89.2 dB/2.83V/m.
Bleu sans correction, Fc = 54.2 Hz, Qtc = 0.972.
Rouge avec la transformée de Linkwitz, Fct = 28.0 Hz, Qtct = 0.707

Vert : La transformée de Linkwitz

Merci pour l'explication mais du coup tu fais pas trop confiance à son site et ses calculs théoriques ?


Sinon, autre projet, je réécoute des vinyles
J'en ai pas parlé mais j'ai redessiné le P06 de Rod Elliot, en minuscule dans le but de l'intégrer dans ma Thorens. Soudé cet aprèm, en 1206 ça a été du gâteau avec de la pâte à flux, j'avais jamais essayé c'est du bonheur !

C'est bien pour aujourd'hui, je vais me faire quelques écoutes. J'ai testé sur l'entrée jack de mon mini bidule JBL GO pour être sûr, ensuite branché sur l'entrée de mon EMU pour valider au casque et enfin là en ce moment la sortie SPDIF de mon EMU vers le DSPiy. Bon c'est une solution un peu bâtarde en attendant, mais c'est trop jour de fête, et puis c'est mon 1er projet tout seul (même si c'est du recopié, j'entends déjà Thierry grogner, j'ai pas demandé l'autorisation à l'auteur mais tout est en ligne...)

Bon ça chante c'est bien, il faut que je l'intègre dans la platine maintenant, je pense que les accus dépasseront à l'arrière, pas trop le choix. Certainement fixés sur une petite plaque inox qui servira de masse à l'ensemble. Désolé pour les photos toutes pourries

http://hpics.li/c53dc20
http://hpics.li/2f5ed7b
http://hpics.li/af60e8f
http://hpics.li/1fe607c
http://hpics.li/31481e1

Il faudra que je fasse des mesures avec RMAA, j'ai l'option d'ajouter un condo 100pF en entrée et j'ai prévu quelques pastilles GND si j'ai des problèmes. J'ai 6 PCB en rabe si ça intéresse c'est gratuit

Je suis démocratie manque de basses, pas super bien enregistré snif

[thierryvalk]

mais du coup tu fais pas trop confiance à son site et ses calculs théoriques ?

C'est, a mon avis humble, beaucoup de calculs venant d'autres calculs et chiffres très théoriques.
Mais le principal est le résultat final.

c'est mon 1er projet tout seul (même si c'est du recopié, j'entends déjà Thierry grogner, j'ai pas demandé l'autorisation à l'auteur mais tout est en ligne...)

Vu que c'est pour toi et non pour du commercial, je n'y vois pas de problème.

Pas simple à mesurer vu les faibles niveaux et le gain de ce genre de préampli.
Il te faudrait un disque de test.

Tu peux toujours faire une mesure en RTA+pink noise pour vérifier la courbe du filtre.
Tu pourrais la comparer avec la courbe théorique qui peut être fournie dans DStudio avec le premier EQ.

Sinon, joli PCB. (dommage les grosses capas de 1µF... )

[manudrz]

Ah ben oui zut, j'avais pas percuté qu'il me faut un disque test/signal pour pouvoir mesurer... Ca va encore être simple ça!

Je suis assez content, à part les 1uF oui, je voulais un truc audiophile pour le fun mais pour la mise en boîte ça va pas être top. Surtout que j'ai prévu des empreintes bis en 1210 pour pouvoir changer, j'aurais pu encore réduire la taille mais bon.

Le truc galère c'est que j'entends à nouveau mon espèce de rumble bizzare dans mes woofers, ça faisait longtemps tiens
J'ai l'option d'ajouter 100pF sur l'entrée, j'ai des opa2134 qui arrivent, et j'ai entendu parler d'un P99 subsonic filter chez Rod Elliott toujours. Bref, on va creuser.

Je te rejoinds sur M. Petoin, ça reste beaucoup de calculs sans marge de manœuvre alors que 2 HP ne sont jamais vraiment identiques à 100%.

Bon, jme suis fait la main sur mes beaux 1206 "handsoldering", bientôt j'attaque à souder les LM1875 à Androuski où y'a moins de place

Les PCB en rabe sont offerts gracieusement si ça vous dit les gens, j'en ai pas l'utilité de toute façon

[manudrz]

Bon le petit HS continue... C'est pas du tout possible de bidouiller (sur PC) un Pink noise avec une courbe RIAA inversée, de le faire sortir à quelques mV de mon EMU vers le préampli RIAA ? La sortie ligne de l'EMU va forcément être à trop haut niveau ? Où ça risque de n'être que du bruit...

Un ptit lien Belge https://www.novotone.be/projets/preampl ... ules-mm-mc

Auxiliaire de test ‘’Anti-RIAA’’

Un deuxième auxiliaire bien pratique pour le contrôle direct de la conformité à la norme est une interface ‘’Anti-RIAA’’ (schéma). Elle permet d’effectuer des mesures directes et normalisées. C’est extrait de l’étude : ‘’On Reference RIAA Network’’ de Jim Hagerman.
Il a été réalisé sous forme d’un circuit imprimé et placé dans un boîtier fermé. (photo)
Son impédance de sortie est de 600 Ω, et doit être piloté par une impédance interne la plus faible possible, mais 50 Ω est tout à fait satisfaisant.
La conformité ‘’Anti-RIAA’’ de ce circuit est exceptionnelle (figure 31).
Il vous suffit d’intercaler cet auxiliaire entre le générateur et le préampli sur l’entrée haute (après transfo MC), de le piloter avec une tension de 500 mVac, le filtre anti-RIAA restitue l’inverse de la courbe RIAA avec une tension de 4 mV à 1 kHz. La précision du signal de sortie du filtre équivaut à celle du générateur …

Disque de test

Un autre auxiliaire de test concerne votre platine de lecture. Il s’agit d’un disque 33 tours proposant une série de tests qui peuvent se révéler très cruels (pour le propriétaire de la platine), comme le test de résonance du bras, le test de suivi de piste (trackability) etc…
L’éditeur est ‘’British Audio’’.

Je crois que ça va vite dépasser mes compétences et le temps que je peux y accorder, comme d'hab'

Autre question, est-il possible d'implémenter un filtre "subsonic" dans le DSPiy ? Quitte à rogner d'autres EQ ? N'avoir que 2 presets disponibles ?

The circuit of the filter is shown below. It is essentially a pair of cascaded 18dB/octave filters, giving an ultimate rolloff of 36dB/octave. The -3dB frequency is about 18Hz with the values shown. See the table below for different capacitor values you can use to obtain different rolloff frequencies.

http://sound.whsites.net/project99.htm




edit: y'en a https://www.ebay.fr/itm/Disque-Test-33- ... SwCGVX6qBj

[thierryvalk]

Pas besoin de bidouiller.
Sortir quelques mV doit être possible en combinant le bouton de volume analogique et le niveau numérique.
Un filtre anti-RIAA doit être possible, mais pas vraiment utile si tu suis mon post précédent.

Autre question, est-il possible d'implémenter un filtre "subsonic" dans le DSPiy ? Quitte à rogner d'autres EQ ? N'avoir que 2 presets disponibles ?

Oui possible avec 2 EQ, ne changera rien au nombre de Preset.
On en a déjà souvent parlé, les formules se trouvent quelque part.....

PS 1 : un préampli à lampe pour du RIAA, c'est pas ce qui se fait de mieux, mais c'est mon avis.

PS 2 et HS : il y a des jours ...
Ce matin je constate que mon fournisseur de PCB m'a livré une ancienne version de PCB obsolète.... 750 PCB pour faire des calles ...
Ce soir mon chien un peu brusque et énervé comme tous les vendredis a fait tomber ma tablette, écran HS.

[alka]

t'as une vie trépidante
en fait, c'est souvent bien utile des cales alors qu'une tablette c'est moins utile qu'un chien

[manudrz]

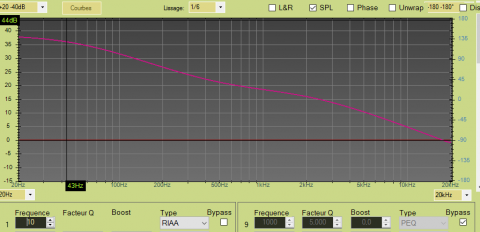

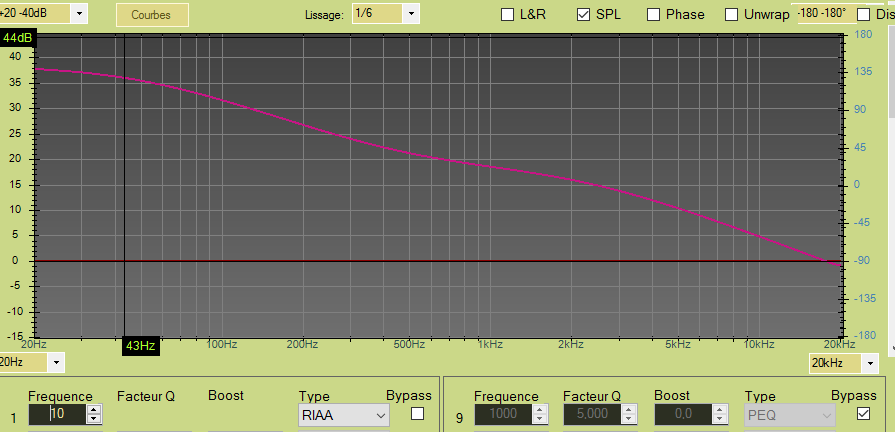

Ah oui le RIAA de DStudio, je vais mettre ça sur ma liste avant de l'oublier! Le niveau de sortie il faudrait partir de zéro et monter doucement, ça se tente mais ça craint vu la sensibilité des potards...
2 EQ à la même fréquence qui s'additionnent, tu te rappelles si c'est ici ou sur l'autre forum ? Je vais chercher

PS1 : oui bizarre, jamais écouté de tubes/lampes mais c'est réputé pour reproduire surtout de la disto

PS2 : 750 cales, purée ça commence à en faire du gâchis, pour ton taf ?
Moi je m'étais assis sur ma tablette 10" neuve d'un mois et j'ai réussi tant bien que mal à changer le truc, il faut être trèèèèèèèès patient, et plus t'avances plus tu te dis que ça va jamais refonctionner, et puis en fait si Mais ce n'était que la vitre et le tactile, si c'est vraiment l'écran ça coûte pas le même prix

C'est bizarre tes histoires là, c'est pourtant le plus beau jour de l'année, 35 ans inside

[manudrz]

Oh 500 messages, et autant de cheveux blancs pour ceux qui les lisent
Alain, tu passes une fois par an juste pour chambrer en fait ?

[alka]

Alain, tu passes une fois par an juste pour chambrer en fait ?

pas du tout, je faisais un compliment au chien

[thierryvalk]

35 c'est un beau chiffre.

en fait, c'est souvent bien utile des cales alors qu'une tablette c'est moins utile qu'un chien

Pour les calles, j'en avais déjà beaucoup en stock.
Tablette, c'est juste le tactile, mais en 12 pouces. Heureusement, c'est un hybride donc devrait encore fonctionner avec le clavier.

2 EQ à la même fréquence qui s'additionnent, tu te rappelles si c'est ici ou sur l'autre forum ? Je vais chercher

Je pense que c'est d'Alka ou d'Alkasar.

[alka]

2 EQ à la même fréquence qui s'additionnent, tu te rappelles si c'est ici ou sur l'autre forum ? Je vais chercher

Je pense que c'est d'Alka ou d'Alkasar.

ce n'est pas de moi (restons humble) . Je me suis contenté de mettre en forme et publier.
mais ou ?....
