Ampli TPAdiy [Classe-D TPA3251D2 ou 3255D2]

[thierryvalk]

ca devrait etre moins de gain dans le dspiy

C'est plus de volume négatif vu que plus de gain niveau ampli
Il me semblait avoir été clair.

[alka]

plus de volume négatif.... ah oui
on peut dire atténuation pour simplifier la communication

Le seuil de bruit de l'ampli a l'air vraiment bas, sensiblement équivalent à celui du DSPiy.

[alka]

les néozélandais s'y mettent.

http://www.3e-audio.com/amplifier/tpa3251-2ch-140w/

a vendre mais pas encore prêt. Il a fait un joli pdf test report.

[thierryvalk]

Voila comment demander poliment la suite du projet.

Mise en boite en cours, mais lente suite à différents facteurs dont la température d'un atelier non chauffé.

Beau PDF, mais point de commentaires.

[alka]

des photos d'un TPADiy (Thierry's Power Amplifier classD is yeaaaah ) en boite.... chouette

le créateur 3eaudio intervient (très peu) sur diyaudio. Il promet d'y venir avec plus de détails. Peu de commentaires pour l'instant, surtout choix des composants et inducteurs. Classique.

[thierryvalk]

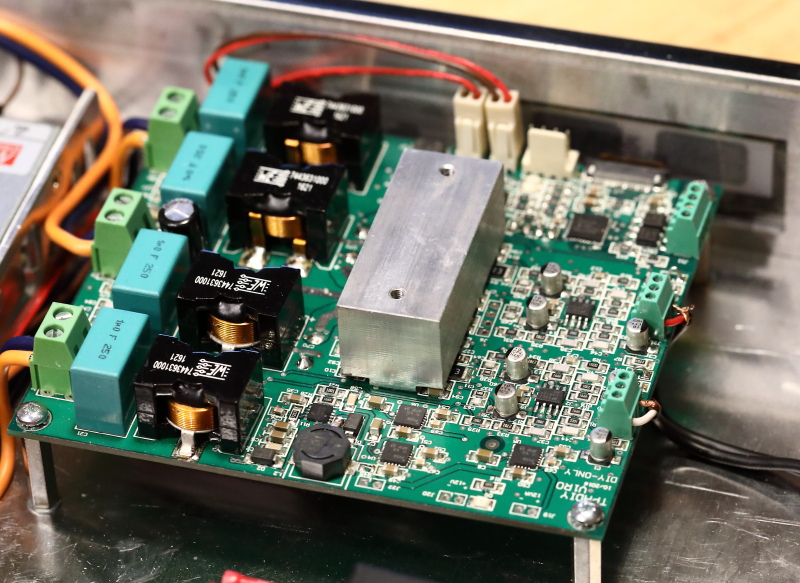

Montage de 2 cartes à base TPA3251 et câblage dans le boitier qui n'est pas encore complètement terminé.

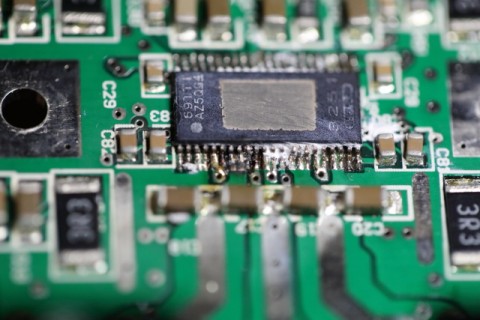

Mise sous tension et ... fumée un bon quart d'heures a chercher le stuut et bêtement le TPA monté à l'envers.
Mais quel c..

Deuxième carte, ouf, le TPA est dans le bon sens, pas de fumée mais 4.9V à la place de 12V, il manquait une capa au DC/DC.
Programmation du µC et Go ... les 2 LED d'erreur s'allument en fait c'est normal le soft n'est pas fini et la logique est inversée.

Je crois que vais attendre demain pour continuer.

[alka]

dans le genre grosse bétise, elle est très forte celle là
La carte est entièrement fichue ou c'est récupérable ?

[thierryvalk]

La carte est entièrement fichue ou c'est récupérable ?

Sais pas, j'avais marqué "Alain" dessus.

Le PCB semble bon, par contre va pas être simple à dessouder.
J'ai bien une grosse station pour ce genre de travail, mais je ne l'ais plus utilisée depuis des années.

[alka]

je ne fume pas moi... en revanche ce ne serait pas la première fois que je sois a l'envers

tu peux couper les pattes au cutter non ?

[androuski]

Ah ben bravo
Ca me rappelle des souvenirs...

[manudrz]

Ugh, à l'époque des smartphones c'est légèrement dépassé comme moyen de communication
Bon courage en tout cas!

[thierryvalk]

C'est mieux, quoi que...
Vu que mon boitier n'est pas terminé, tout est un peu trop volant et une des sorties à touchée le boitier.
Étincelle et mise en sécu.
Redémarrage et l'ampli fonctionne parfaitement, voila donc une sécu du TPA de testée.

Pour le moment juste du 1kHz + RTA et tout est beau, on croirait un loop de la carte son.

[androuski]

Dis,
normalement toi t'es le maître ingé, c'est nous les bêta testeurs qui multiplions les conneries en provoquant ton affliction, tu devrais déléguer un peu

Bon trêve de plaisanterie, tu es en passe d'être le premier à mettre à disposition une mise en oeuvre de cette puce dans le monde entier, c'est pas fou ça ?

[alka]

bien le test de la sécurité

... être le premier à mettre à disposition une mise en oeuvre de cette puce dans le monde entier, c'est pas fou ça ?

c'est pas la première, mais c'est clairement la plus luxueuse avec ses trois régulateurs et les selfs de compétition. Peu de chance que qui que ce soit tente mieux !

[thierryvalk]

Et avec un écran OLED

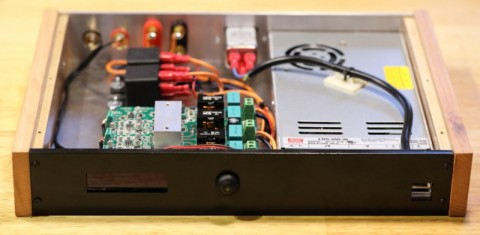

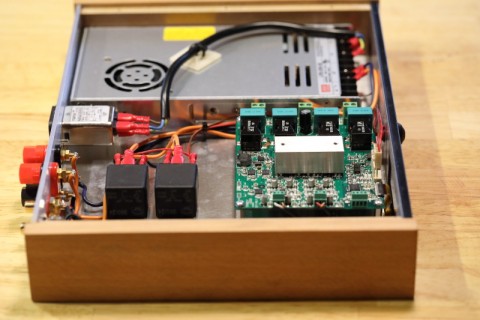

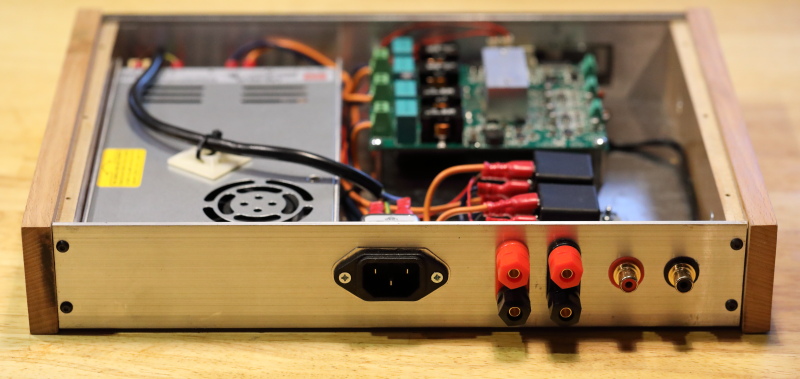

Boitier terminé, c'est compact avec 50mm de hauteur.

[alka]

c'est propre

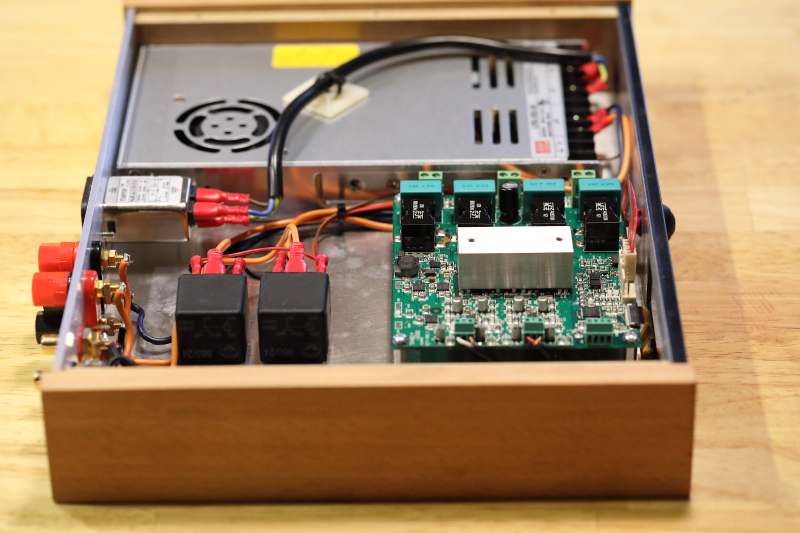

c'est quoi les cubes noirs dans la boite ?

[thierryvalk]

Des purificateurs de son.

Simplement des relais "Auto" en 24V, simple à câbler, pas cher et gros courants.
Une sécu contre le DC me semble toujours utile même si elle ne servira jamais.

[thierryvalk]

Dis,
normalement toi t'es le maître ingé, c'est nous les bêta testeurs qui multiplions les conneries en provoquant ton affliction, tu devrais déléguer un peu

Bon trêve de plaisanterie, tu es en passe d'être le premier à mettre à disposition une mise en oeuvre de cette puce dans le monde entier, c'est pas fou ça ?

Suis pas maître ni ingé, juste un peu plus d'expérience qui parfois donne trop de confiance.
En électronique, tout ce qui peut foirer foirera, suffit de s'en rappeler.

Ce qui intéressant avec ce projet, c'est de voir ce qui est réalisable actuellement tout en restant dans des choses réalistes.
Un ampli qui chauffe presque pas, compact, pouvant donner une puissance confortable (surtout avec le TPA3255) et tout cela avec des chiffres aux mesures très bons.

Reste la question de ce qui était utile ou pas pour y arriver et surtout ce qui était vraiment utile pour alimenter mes HP.
