Bonjour tlm,

Je suis en train de monter un BPA300 : http://www.shine7.com/audio/bpa300.htm

Dans le boitier avec tout monté dedans, si je teste les modules individuellement, ils fonctionnent.

Si je les bridge (j'utilise en fait une sortie symétrique de ma Focus 6i6), j'ai un ronflette secteur (idem avec un transfo symétriseur Jensen). Si je débranche le 230V, alors l'ampli continue de fonctionner avec les condos, mais je n'ai plus la ronflette !

Donc, pourquoi individuellement je n'ai pas de ronflette, et dès que je les utilise en bridgés, j'ai une ronflette ??? C'est quand même extraordinaire...

Merci,

Guillaume

Salut,

C'est extraordinaire un ampli qui fonctionne en débranchant le 230V.

J'irais regarder coté alimentation.
Je présume que c'est une seule alim pour les 2 modules.
L'as-tu bien branchée comme sur la photo et non en utilisant le link présent sur le PCB ?

guyome a écrit :Si je débranche le 230V, alors l'ampli continue de fonctionner avec les condos, mais je n'ai plus la ronflette !

ça se comprend. L'origine de la ronflette c'est le 50Hz secteur (ou plutot le 100Hz redressé). Si tu coupes la source de la ronflette, elle disparait. L'energie stockée dans les condos c'est c'est du continu.

Donc, pourquoi individuellement je n'ai pas de ronflette, et dès que je les utilise en bridgés, j'ai une ronflette ??? C'est quand même extraordinaire...

une boucle de masse quelquepart...

thierryvalk a écrit :Salut,

C'est extraordinaire un ampli qui fonctionne en débranchant le 230V.

J'irais regarder coté alimentation.
Je présume que c'est une seule alim pour les 2 modules.
L'as-tu bien branchée comme sur la photo et non en utilisant le link présent sur le PCB ?

Oui, une seule alim pour les 2 modules
Je l'ai branché en tirant 3 fils pour chaque module en partant des condos

Merci

alka a écrit :

Donc, pourquoi individuellement je n'ai pas de ronflette, et dès que je les utilise en bridgés, j'ai une ronflette ??? C'est quand même extraordinaire...

une boucle de masse quelquepart...

C'est aussi ce que je me suis dit, mais je n'en trouve pas l'origine

Peut-être un problème au niveau du pont redresseur, la ronflette c'est avec ou sans signal ?

thierryvalk a écrit :la ronflette c'est avec ou sans signal ?

bonne question. Simplement brancher une source (même sans signal) permet parfois de fixer les 0V et éviter à l'ampli de capter le 50Hz ou 100Hz qui traine.

Le monsieur sur shine7 parle d'un filtre LC pour mise à la terre et éviter le "hum" secteur. Tu l'as fait ?

Pas vu de LC.
Mais une self en série avec une résistance de 10 ohm entre GND et terre. La self est sans grand intérêt; la résistance une technique connue mais vu le test avec un transfo je doute que présente ou pas cette résistance soit la cause du problème.

En regardant le PCB, je ne comprends pas le routage de Sig In - sur J2.
Devrait être au plan de masse et là semble juste aller à R1 et aux trois trimpots.

thierryvalk a écrit :Pas vu de LC.
Mais une self en série avec une résistance de 10 ohm entre GND et terre. La self est sans grand intérêt; la résistance une technique connue mais vu le test avec un transfo je doute que présente ou pas cette résistance soit la cause du problème.

oops je voulais dire LR pas LC et j'ai pas trop vu comment c'est cablé. Sans schéma, je suis aveugle C'est surtout la mise à la terre que je trouve indispensable, d'une manière ou d'une autre donc je suppose aussi que le chassis est à la terre mais n'en suis pas sur dans ce câblage.
Chez moi c'est souvent que la mise à la terre règle les problèmes de hum.

En effet pas simple de bien voir surtout avec un choix discutable de couleurs de fils. Je présume que l'auteur est Anglais ?

Pour moi, oui, le chassis est direct à la terre, c'est juste le 0V qui passe par ce petit montage.

Je pense bien que le problème vient de cette piste Sig In - sur J2.
L'ampli complet de l'auteur est avec une carte symétriseur. Carte qui est alimentée par la même alim et qui va donc fixer le 0V du signal au 0V de l'alim.

thierryvalk a écrit :En regardant le PCB, je ne comprends pas le routage de Sig In - sur J2.
Devrait être au plan de masse et là semble juste aller à R1 et aux trois trimpots.

Si les trimpots étaient au 0V on comprendrait mais les deux pastilles censées être à la masse n'ont ni piste ni frein thermique. Et ça ne semble pas être du 4 couches.
Très bizarre.

Bonjour,

Merci pour vos réponses

Alors, ce n'est pas le même circuit imprimé que Shine7, je vous posterai les photos recto/verso jeudi soir

J'ai bien relié le 0V à la terre avec une résistance de 10 Ohms - j'ai aussi essayé sans

L'ampli est silencieux jusqu'à ce que je connecte une source ou un transfo. J'ai également essayé d'enlever la masse signal d'un côté et même des 2 côtés

Si je rapproche les câbles d'alimentation des modules près du transfo, la ronflette est encore plus présente. J'ai essayé d'éloigner carrément le transfo => toujours la ronflette

Merci encore !

Guillaume

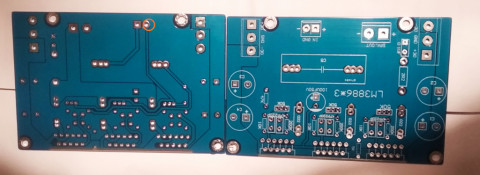

Les photos recto-verso du pcb !



Merci !

Il faudrait tester au multimètre In - et GND.

Ils sont bien reliés

C'est une recommandation du sieur Christiansen...

Ok, boucle peut-être mais je ne vois pas où.
Vu que c'est une ronflette, j'irais investiguer du côté de l'alim et surtout du pont redresseur.
As tu plus d'infos sur ce dernier ?
