Bonjour à tous,

Trouvaille du jour au boulot


Section des 6 petits 270x120x60
Section des 3 grands 430x120x60

En faisant l’inventaire rapide de ce qui « traîne » a la maison:
1 hifi 2000 façade 10mm slimline 3U 350mm
1 smps 2k400
1 smps 1200/180
3 alims 300w 65v
2 grands vue mètres
2 ucd400, voir 4 ou plus si jamais…!
Des cartes relais opto, des embases IEC-hp-xlr-carte de symetrisation et autres babioles

Je vais replonger …..
3 blocs mono sur base de galaxy en 3U 280mm ?
1 bloc triple avec les 430 que je recoupe à 350 (possible au boulot après les vacances) ?

ThomasBuzet a écrit :
Je vais replonger …..

ça qu'est bon

J’ai fait un tour des blocs qui traînent sur le net.
Le format Vincent Sp T700 m’interesse bien plus haut que large pour les voies avant R\L

Un galaxy 230mmx120 (3u) en 350 ou 280 de profondeur en position verticale
A l’interieur une face « alim/cde » et une partie signal ampli.
Le radiateur serai à plat sur la partie supérieur, l’UCD fixé dessous via semelle et en façade le vuemetre de 92mm de large et bouton M/A bi-LED (rouge veille - bleu pour la hi-fi (couleur de mon préamplificateur advanced) et mélange des 2 couleurs pour faire du orange (couleur hypex).

La voie centrale sera là maître pour le choix HC/hifi ou pas avec des liaisons connecteur aviation 5 points pour la reprise trigger avec allumage des 3 amplis ou que des 2.

Réutilisation du slimline 3U en position dite standard pour les voies centrale/surround/atmos (un jour)

Faut que je dresse des crobars

Voici une vue intérieur d’un 2xUCD400 mono sur base d’un galaxy 2U 388 en 280mm.
Plutôt étroit l’intégration. Tout est doublé hormis l’alim des cartes de protection HP et carte relais de trigger.

ça m'intéresse les vu mètre.
J'en ai récupéré deux beaux d'un vieux ampli Pioneer balancé à la dech'.

Vu que j'ai 6 voies :
J'aurais fait un circuit qui lit les deux sylphaudio intitulé "LOW"
Deuxième circuit qui lit les 4 UCD "MID HIGH"

j'imagine qu'il faut des circuits sommateurs avec aop, et peut-être un buffer.


Tu as câblé comment ?

Pour faire le cumul oui à mon avis te faudra faire un circuit qui reprendra chaque valeur mais à quel endroit la va être la question. Et un savant calcule d’atténuation pour rééquilibrer à un niveau cohérent chaque zone de fréquence….
Pour le coup ne vaut t’il pas mieux traiter que Bass et Mid, déjà de quoi faire.
Sinon niveau ligne en amont de la séparation de fréquence, plus facile à gérer.


Par contre : En niveau ligne j’ai l’impression d’une baisse flagrante de transparence. A tester
Pour ma part :
J’utilise la sortie puissance mais après le circuit de protection HP, signe visuel que les relais sont ok au passage et Amp ok.
2 alimentations égal deux cartes vumètre pour pas mélanger les GND. Je pense que pour toi avec une alim tu peux simplifier cette partie

Beh j’ai pas vraiment besoin de corriger en fréquence.
Je me suis mal exprimé
En gros j’ai deux ampli typé Sub : 1 vue mètre
4 amplis ucd : deuxième vue mètre.

En pratique :
Je fais du triamp actif avec le bloc.
Les deux sylph audio sur les 12 pouces.
Les UCD sont sur le mid et le tweet.

À voir, quand j’aurai fini avec l’ESP32

Bon le site audiophonics est en carafe apparemment, c’est souvent je trouve…. Je voulais commander 2/3 bricoles pour le Dac et compléter 4/5 trucs pour le futur projet le cumul ne fonctionne pas dans le panier.

A votre avis un riser de gpio raspberry pourrait encaisser les 2x65V ? Ça me permet de mettre les cartes alim/entrée/hp perpendiculaire à l’ucd et peut être même mettre le rad à plat

C’est quoi un riser de gpio raspberry ?

C’est une « équerre » des pinoches, en gros ça me permet de passer de l’horizontal à la verticale le connecteur de l’ucd.
Je pense qu’il y a pas de raison

De base 4 servent au VCC+,4 au ground et 4 pour le VCC-



En photo c’est plus simple
J’aurais des pins à recouper dessous par contre

Difficile à dire, le tout est de voir la qualité des Pins et surtout la largeur des pistes.
Mais je dirais que ça devrait fonctionner.

Il te faut un " T " ?

les connecteurs 2x18 j'en ai trouvé en droit M/M et M/F et aussi en coudé M/M et M/F

Exactement ça

Tu as trouvé ça où ?

Sur Amazon je viens de trouver en M/F 2x20
Zou ad the basket

chez RS

https://fr.rs-online.com/web/p/embases- ... es/8281746
en coudé

https://fr.rs-online.com/web/p/embases- ... es/2085648
en droit

Bon je reviens sur le sujet après avoir mis de côté le truc histoire de souffler après la rentrée du grand de 7 ans et des jumeaux de 4,5 ouffff

Le mono bloc de 2 ucd400 est en train d’être transformé en triUCD700 avec une mono SMPS3K… toujours sur base galaxie 2U mais cette fois en 350 de profondeur et plus 280.
Mine de rien la différence est énorme.

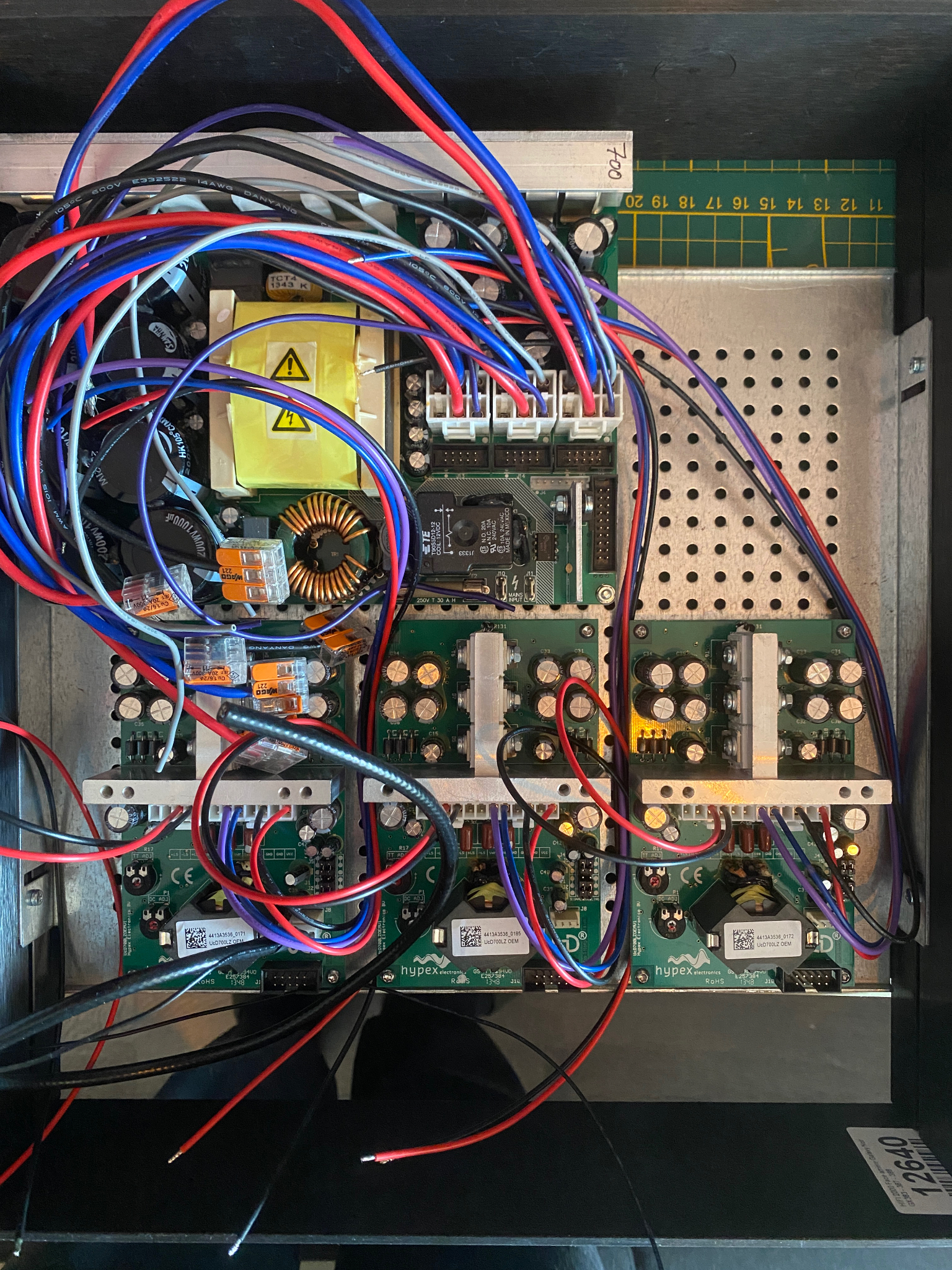

Photo à suivre, implantation faite et une partie des fils balancé dedans reste à gérer le connecteur 2x5 pins pour récupérer un max d’informations de la partie AMP vers la SMPS.

La recup des radiateurs risque de servir pour créer 2/3 big bloc amplificateur UP ! Et oui la 3ème carte est ressuscitée
A voir comment retailler sur la longueur pour être dans la cote des 210mm de haut

Mine de rien c’est pas le fil qui manque

Bonjour à tous

Question au pro de l’électronique !

Dans mon projet je prévois deux façons d’allumer l’ampli :
- bouton Marche/arrêt classique (commande 12v)
- via trigger (12v itou

Le bouton est à double Led, Rouge éteint et Bleu allumé.
Un transfo/alim 220/12vdc qui va gérer la commande 12v et l’allumage du bouton

Je vais utiliser des cartes à relais opto pour permuter les contacts NO/NC

Mais la question est comment isoler les deux alims 12v ou éviter un retour via le trigger sur le preampli et éviter d’avoir les leds rouge et bleu en même temps ?

Si je suis pas assez clair n’hésitez surtout pas !

Merci

Si je suis pas assez clair n’hésitez surtout pas !

Je n'hésite pas.

Peut-être un petit croquis.

Tu aurais une commande Trig en 12V.
Une alim standby 12V

Ton ampli s'allume via quoi, puissance en 12V ou lui-même à une entrée Trig ?
La carte relai ?
