Bonsoir,

Oui c'est sur mais comme j'en ai pas de DSPIY et bien je regarde pour m'en faire un avec cet ensemble.

Pas simple car pas de code source du STM32 qui gère le DSP.... Le schéma est pas forcement fiable donc en premier lieux : Tentatives de retrouver les différents composant (avec des références "exotiques").

Le but serait d'ajouter l'écran et quelques boutons pour gérer un filtre soustractif 3 voies de mes rêves à base de FIR avec contrôle de la source et du volume + équalisation de la pièce....

Quand je vois le soft d'origine et les calculs réalisés, ça me semble possible coté DSP et à voir pour refaire un firmware complet pour le STM32 :



EDIT : @thierryvalk Si je crée un sujet sur cet ensemble, je le fais ou dans le forum .... Chef ??

[louisr]

Hello,

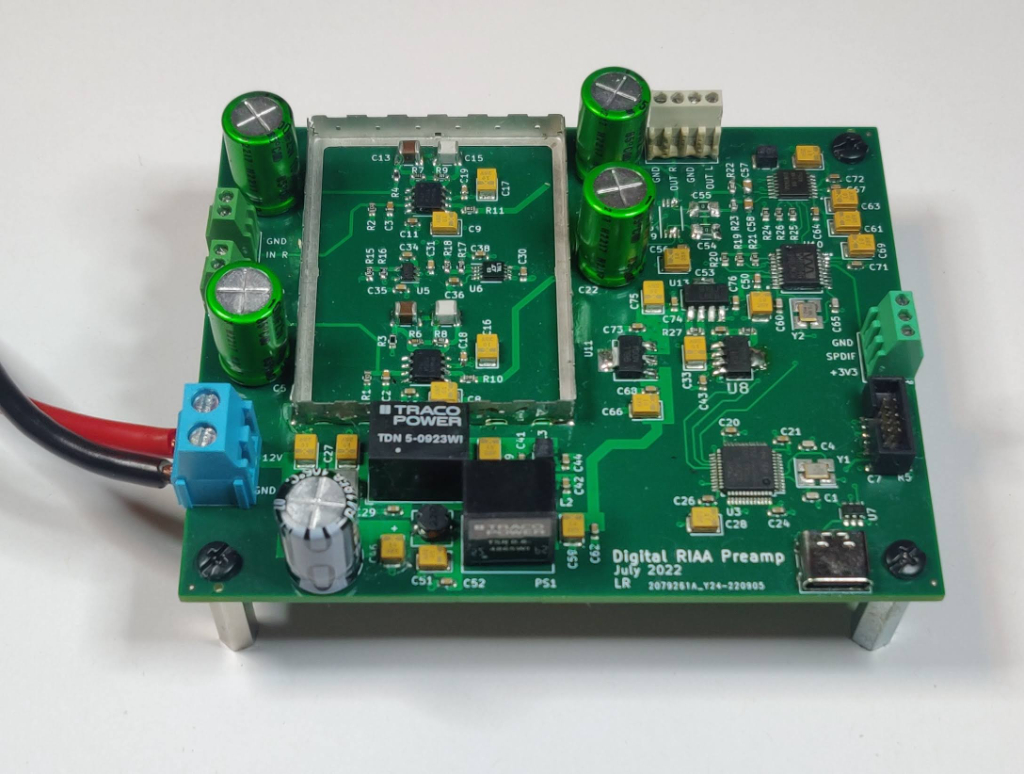

ça faisait longtemps que j'avais pas fait un petit bricolage pour l'audio ! Ca me manquait et je suis en pleine restauration d'une platine vinyle (thorens TD165), donc je me suis fait un preamp RIAA que je vais inclure directement dans la platine. Et tant qu'à faire j'ai rajouté un ADC/WM8804 pour sortir en numérique ...
C'est fait avec les fonds de tiroir, ça justifie mes choix parfois discutable La partie preamp est basé sur l'OPA1655 et le schema vient directement de la datasheet. L'alim est en 12V (genre meanwell). Un tracopower génère +-15V, régulé par 2ldo (LT1962/LT1964) autour de 12V5. Coté numérique l'ADC PCM1808 qui s'occupe de la conversion (premier ADC que j'ai trouvé). Il est piloté par un WM8804 qui sert aussi à faire la conversion I2S --> Spdif. J'ai du rajouter un uC pour configurer le WM8804 car son mode de configuration en hardware ne permet pas de faire ce dont j'avais besoin (je crois).

J'ai fait quelques mesures de la partie analogique. Ca a l'air OK. Y'a un ptit dB d'écart à 20Hz avec la courbe théorique, et 4dB à 20kHz (mais ça je crois que c'est un pb de carte son plutôt). Entre les deux c'est correct. C'est surement améliorable mais bon... Niveau bruit/THD ça a l'air pas catastrophique mais mon setup de mesure et pas terrible, et ma carte son non plus ! D'ailleurs j'ai remarqué ces raies à 1Khz (+harmoniques), qui apparaissent même quand je fais un rebouclage sur la carte. Aucune idée d'ou ça peut venir.

La suite : petit bout de code pour piloter ADC/WM
Louis

[louisr]

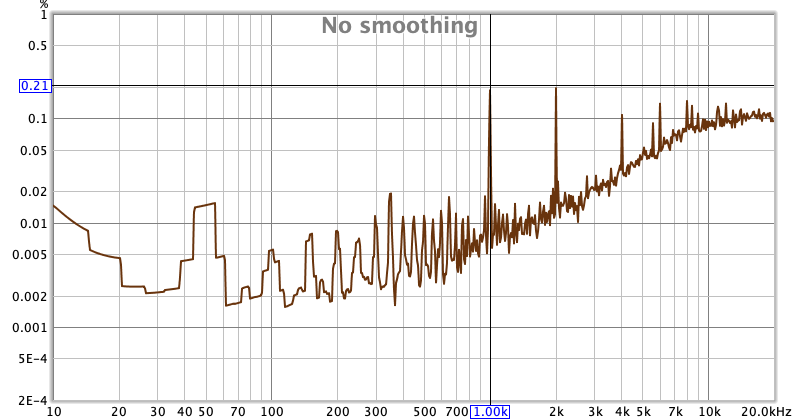

Bruit + THD:

La carte son rebouclée:

Avec le preamp

On ne peut pas exporter la mesure de bruit sur REW, juste le THD

[thierryvalk]

Pas grand chose à dire : Superbe de A à Z.

Pour le 1kHz aucune idée mais il faut revoir la chaîne de mesure, si j'ai bien vu c’est meilleur via le RIAA qu’en direct.

[louisr]

Pas grand chose à dire : Superbe de A à Z.

Pour le 1kHz aucune idée mais il faut revoir la chaîne de mesure, si j'ai bien vu c’est meilleur via le RIAA qu’en direct.

Merci Thierry

Je viens de voir que c'était inversé, j'ai corrigé le poste . Le bruit est bien meilleur quand la carte est rebouclée. J'ai ajusté les niveau de sortie pour avoir à peu près les mêmes tensions avec préamp et sans le préamp.
Je testerai la carte son avec un ordi portable sur batterie pour voir ce que ça donne.
Louis

[GoodNoize]

Hello,
Construction de maison DIY oblige, j’ai décroché complet des projets audio.
Ça y est j’ai emménagé !!

J’aimerai bien ajouter le Bluetooth sur le dspiy
Il existe des cartes pas cher Bluetooth/AirPlay vers i2s chez audiophonics.
Je me tâte à franchir le pas, c’est facile de rentrer en i2S dans le dspiy? Pas de contraintes particulières ?
https://www.audiophonics.fr/fr/modules- ... 12938.html

Ma deuxième interrogation concerne la sortie aux 5V.
J’ai bien regardé le manuel du v1, je la trouve pas sur le v2..

Merci

[alka]

Hello,
ca fait longtemps que je n'étais pas passé trinquer ici
Tant qu'a ajouter une entrée BT, pourquoi ne pas mettre un receveur plus moderne : BT 5 et avec APTX HD ?
il y en a une chez audiophonics pour quelques euros de plus https://www.audiophonics.fr/fr/modules- ... 15375.html

pour comprendre les acronymes des codecs BT : https://www.frandroid.com/comment-faire ... ooth-audio

[GoodNoize]

Yep j'avoue eu j'ai pas cherché plus que ça.
Je voulais surtout avoir une ref qui sort en I2S pour voir comment c'est fichu.

En gros sur le module bluetooth

Pour l'I2S on a MCK , LRCK, BCK, DATA

Sur le DSPiy
https://www.dspiy.be/forum/download/file.php?id=166
SDIN, ISCLK, ILRCK...

SDIN = DATA
ISCLK = BCK
ILRCK = LRCK

Manque MCK.. master clock ?

[alka]

peut etre de l'inspiration ici avec Amanero en I2S https://www.dspiy.be/forum/viewtopic.php?f=2&t=12

[GoodNoize]

Ah oui, manu et l'I2S
Ok donc pas de masterclock
Allez je me lance !

[alka]

Thierry avait conseillé de ne pas souder le picot MCLK sur la carte Amanero ou de le couper au raz. Sinon il fait antenne et rayonne.
Donc même conseil pour la carte BT.
