[thierryvalk]

Je peux essayer ampli débranché, d'envoyer du 24V et écouter si le relais claque.

Je déconseille vivement.

[GoodNoize]

Ok

Ce qui est bien c'est que le PCB FUNCTION 2 est accessible en enlevant le capot de l'ampli.

(photo issue du WEB)

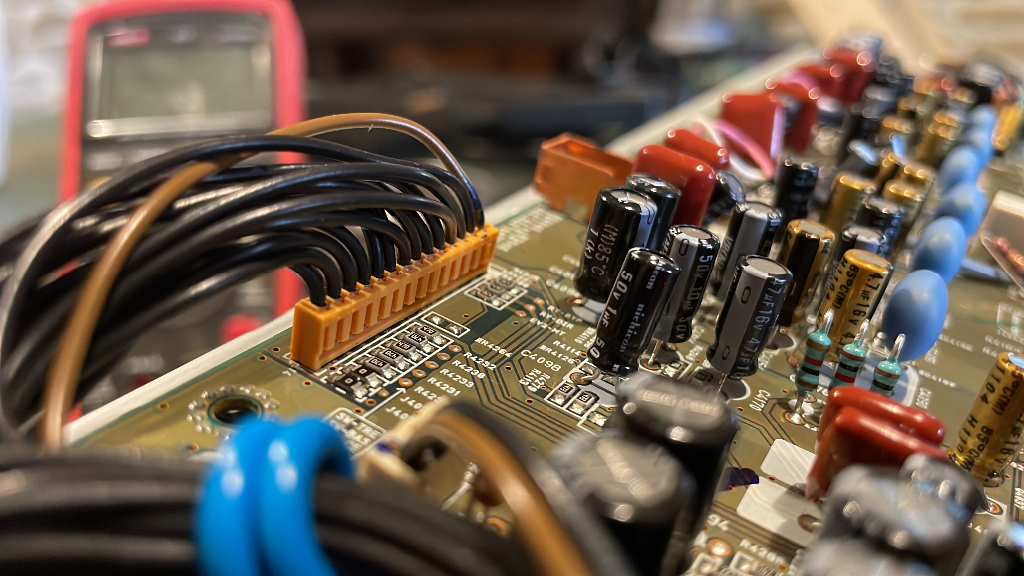

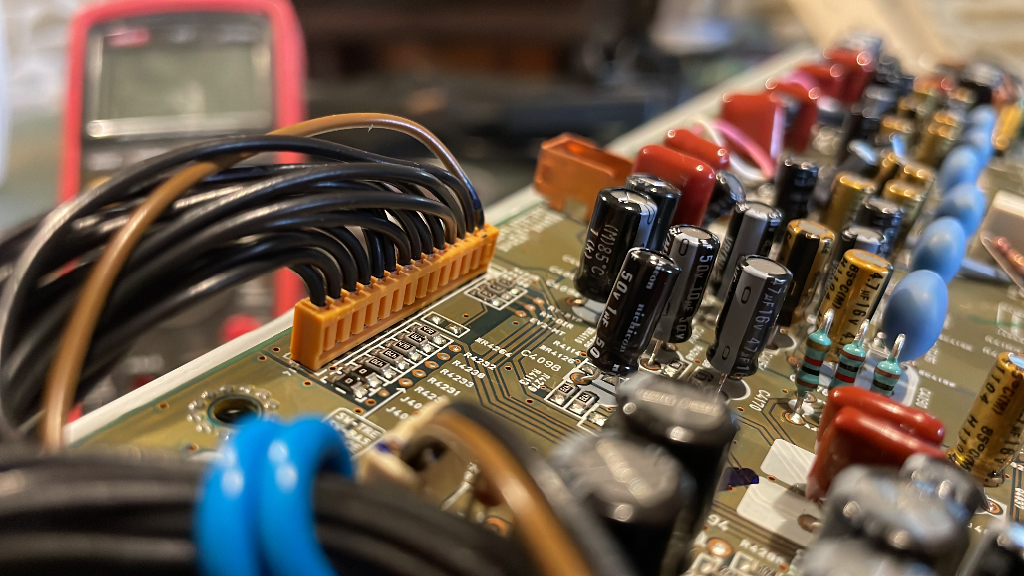

En haut a gauche, sous le "+" écrit sur le châssis, il y a le fameux connecteur avec RY_DIR.
La broche en question est celle de droite juste derrière les deux capas.

Je peux déjà débranché ce fils. Mettre en MAiN IN, normalement les relais ne doivent pas bouger.
Mesurer la tension sur ce fil pour vérification +12V
Trouver du +12V, sur la partie alimentation en haut a gauche.

Page 57 , PCB page 40

Mettre un fils, prier, brancher

[GoodNoize]

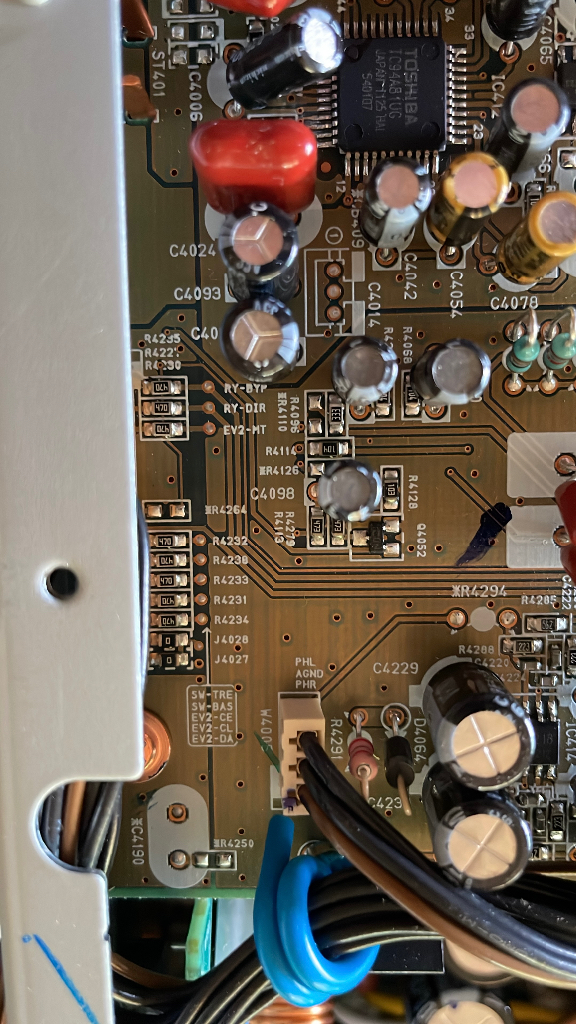

Bon il y a toute la sérigraphie. C’est rassurant

[thierryvalk]

Oui, c’est presque facile, sans risques et réversible.

[GoodNoize]

Alors il y a une subtilité sur j’avais pas anticipé.
En position preamp par exemple CD : j’ai -12V sur ry-dir
En position main direct ça passe à +12.

Au niveau du relais il y a une résistance de 1k5 où arrive + et - 12V.
J’ai soit +12 / + 12
Soit +12 / -12 au borne de cette résistance.


Et autre chose
Est ce que vous connaissez une technique pour defaire un câble de ce type de connecteur?

[thierryvalk]

C’est normal d’avoir -12V lorsque le relais n’est pas alimenté.
En montage moins tordu il y aurait 24V en off et ry-dir passerait à 0V pour alimenter le relais.

Pour le connecteur, je ne sais pas. En général il faut trouver une petite languette sur le contact qui l’empêche de sortir.

[GoodNoize]

Oui c’est bizarre d’alimenter un relais en symétrique.

Du coup j’ai coupé. Pas moyen de sortir le fil sans tout cassé.
J’ai ressoudé et repiqué le +12 sur l’alim avec une pin de pinheader dans le connecteur.
Puis sécurisé au scotch.

Ça a l’air de fonctionner. Plus qu’à essayer en espérant qu’il n’y ai pas un autre circuit de coupé par l’UC.

Merci pour tes indications

[GoodNoize]

Hello,
suite à la réa d'un preamp RIAA part JCB sur HCFR. Base AD844

j'aimerai bien me faire une bonne alim +/- 15V mais je suis un peu beaucoup paumé.
>Sonelec propose plusieurs montages a base de régulateur LM***
>Audiophonics a des alim régulées mais j'ai aucune idée si c'est bullshit ou pas...
>Neurochrome a une carte dédié préamp vraiment pas donnée
https://neurochrome.com/products/preamp-power-supply
sur une base de recom RACK20-15DK
https://fr.farnell.com/recom-power/rac2 ... dp/3677879

Je partirais bien sur cette petite alim
Qu'est-ce que je pourrais rajouter devant/derrière pour avoir quelque chose de propre ?
Je suis pas contre une carte toute faite, si vous avez une ref.

[thierryvalk]

Cette petite alim. fait 20W, c'est beaucoup pour ta petite carte avec le risque qu'elle fonctionne mal vu que trop peu chargée.

Sinon, l'idée est bonne : une petite alimentation électronique suivie par des régulateurs pas trop mauvais.

Rendement correct, idem pour la taille, peu de résiduelle 100Hz.

Si cette carte doit être placée côté DSPiy, tu pourrais opter pour une alim. DC/DC qui se prendrait sur le 5V.

[GoodNoize]

Merci de ton retour Thierry.

J'ai du mal à capter pourquoi c'est compliqué de trouver une bonne alim ou des bon régulateurs +/-15V.
Sachant que les AOP s'alimentent idéalement en +/-15V
Les alim symétriques 15V SMPS encapsulés pour PCB j'ai pas l'impression qu'il y en ai beaucoup (une tracopower à 60€, non merci), ou alors je cherche pas au bon endroit.



Entre temps j'ai échangé avec androuski, et j'y vois plus clair
Déja on est pas obligé de mettre du +/-15V ...
l'AD844 peut fonctionner en +-12V.

Si cette carte doit être placée côté DSPiy

J'ai une carte hifi, a côté du DSPiy
Deux cartes sono/DJ.

Soit:
> je trouve une alim comme la RECOM +/- 15V en 6W, (hors stock partout)
> Je régule derrière avec des LM317 ou un montage tout fait type
https://www.ldovr.com/Ultra-Low-Noise-L ... 5-78xx.htm
ou hypex https://www.audiophonics.fr/en/voltage- ... 20industry


Soit je fait un petit PCB en suivant le schéma de sonelec
https://sonelec-musique.com/electroniqu ... m_012.html
Transfo 220/15
Pont de diode
Régulateur

[thierryvalk]

Il y a ceci en +-18V.
https://fr.farnell.com/myrra/47258/alim ... dp/1825805

Tracopower, c'est très bon mais en effet ils le font payer.
Myrra : Français, je ne connais pas cette petites alims, mais bien leurs transfos qui sont de qualité.

Elle pourrait être suivie par ceci :
https://fr.aliexpress.com/item/10050048 ... wTjU3NhXhZ

Très bon sur papier, a voir si si le matériel correspond. (mais de mon avis plus sérieux que les deux produits que tu as mis).
En plus simple :
https://fr.aliexpress.com/item/10050028 ... 00515458_2

Mais qui pourrait aussi être alimenté directement par un petit transfo.

Mais encore petit module SMPS peut aussi alimenter en direct, suffirait pour la bonne forme de rajouter un petit filtrage LC en sortie.

Je doute qu'il faille se prendre la tête sur ce genre d'alimentation pour un petit ampli RIAA, de toute manière c'est le câblage qui va ramener tout le bruit.

[GoodNoize]

Quand tu dis très bon , ça pourrais se passer de cellule de filtrage et de régulateur ?
Ils ont une belle gamme.

Un PCB avec transfo + pont de diode + lm317 en faite ça existe :
https://www.audiophonics.fr/fr/kits-et- ... 11647.html
Pas dis que ça soit moins cher en DIY

Effectivement il y a bien une Myra mais c'est la 47247
https://fr.farnell.com/myrra/47247/alim ... dp/1825799
XP power
https://fr.farnell.com/xp-power/ecl15ud ... dp/1860892
plus cher mais niveau intégration c'est bonheur

Après s'il faut mettre une carte de filtrage derrière, la carte Audiophonics est pas mal. Tout en un.

[thierryvalk]

Tracopower, c’est du bon:
Fiable et fiche technique qui correspond réellement à la réalité.
Il y quelques années, j’avais comparé une Tacopower et une Meanwell équivalente, niveau CEM c’était très différent.

Mais aucune idée si bon pour ton application que je ne connais pas. J’ai été voir le schéma de cette carte, mais j’ai pas les compétences.
On voit juste que prévue pour fonctionner sous 15V et dispose d’un filtre RC 10 Ohm 10uF sur l’alimentation.

Et donc je vais me répéter :

Je doute qu'il faille se prendre la tête sur ce genre d'alimentation pour un petit ampli RIAA, de toute manière c'est le câblage qui va ramener tout le bruit.

Mais je doute, il faut tester pour être certain.

[androuski]

Perso j'ai suggéré à Alex de placer le pré RIIA dans la platine vinyle, parce que ces histoires de câblage c'est très lié à la faiblesse du signal de la cellule qui va être transporté en dehors de la platine. Avec un rapport S/N dramastrophique.

[thierryvalk]

C'est pas le signal qui est le gros problème, mais le fait que ce préampli a un fort gain.
Et il va tout amplifier conduit comme rayonné.

[androuski]

Justement il y a plus de risque de chopper du rayonné avec un très mauvais rapport signal/bruit en amont de la correction et d'amplifier le tout si la liaison en sortie de bras est longue.

[thierryvalk]

Un bras long ?

[GoodNoize]

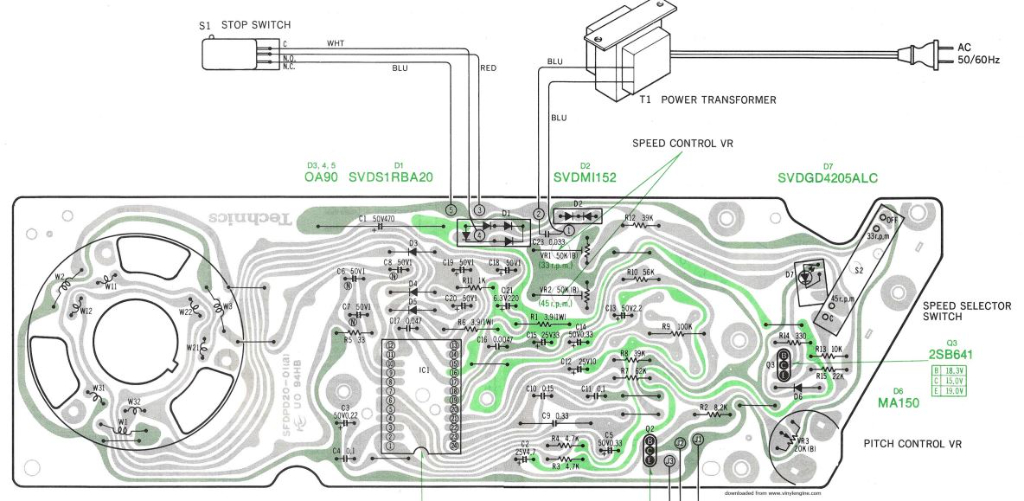

alors après ouverture de la platine (Technics SL-D2 de 1979)
Il a beaucoup de place dispo dans le boite, mais vraiment beaucoup.

Le transfo sort du 28VAC
je pourrais me repiquer en sortie de redresseur, et mettre un convertisseur DC/DC
des RCA châssis et roule

Aux bornes de C1
Entre vert foncé et vert clair
