BLOC 6 voies

[GoodNoize]

Mode protocole = actif

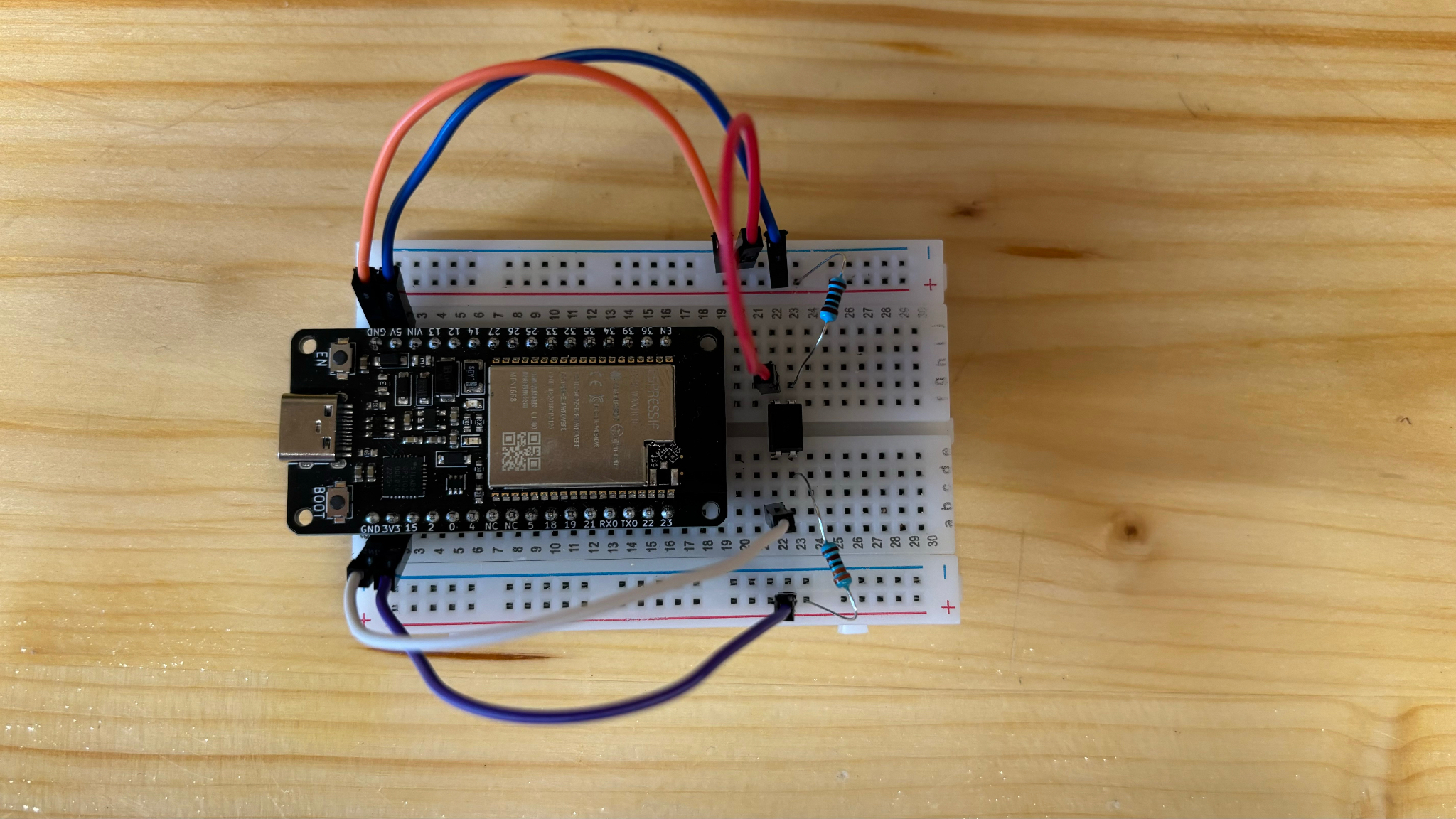

Le schéma : celui d'Alain publié juste au dessus. Pas de LED
R8 = 1k
R9 = 3K3
Valeurs en stock

> Tests continuités aux bornes des résistance, des alims, Gnd, et aux pattes de l"otpo = OK => Connections OK
> Opto tout neuf

- Tension seuil LED opto PIN 1 ET 2 coté "ergo dans le boitier" :
1.15V dans les deux sens

Tension sortie 5V sans charge : 5,10 V
Tension sortie 5V branché à l'opto (avec R8=1k) : 4.87

- R8 = 1K
Tensions aux bornes de R8 : 4,4V

- R9 = 3k3 :
5V connecté en entrée d'opto
tension aux borne PIN 3 et 4 OPTO = 3V3
Tension en entrée de R8 = 4V8
Tension en sortie de R8 = 0,6V
Tensions entre PIN 1 et 2 : 0,6V
Whats ?
Si je déconecte PIN 2, j'ai bien 5V en entrée et sortie de R8

5V non connecté = Rien en entrée d'opto => tension aux borne PIN 3 et 4 OPTO = 3V3

Je capte riennnn c'est n'importe quoi

[GoodNoize]

Ergot de l’opto côté fils rouge/bleu/orange

[thierryvalk]

A froid:
C’est pas clair et manque de rigueur.
Par exemple un fil rouge sur du 0V.

[GoodNoize]

j’ai tout regardé 20 fois, les connections sont Ok. J’ai même mis le picot dans le même trou que la résistance pour être sûr.
J’ai branché tout le reste du schéma et testé le pgm d’Alain tout fonctionne sauf ça.
Ok le code couleur conventionnel est au oubliettes mais la je bloque.
A croire que le brochage est pas bon.
J’ai retourné l’opto d’un 1/2 tour, au cas où, ça change rien.

J’ai presque envie de router un PCB pour confirmer que ça marche pas et que je suis pas fou

[thierryvalk]

Si R8 fait bien 1K
I=3.5mA c'est parfait.
Mais si je comprend bien tu as aux bornes de R8 4.4V et donc 0.6V aux bornes 1 et 2 de l'opto. (pas d'histoires d'entrées sorties.. on n'y comprend rien )
C'est pas bon et il ne faut pas aller plus loin.

J’ai retourné l’opto d’un 1/2 tour, au cas où, ça change rien.

Oui mais non, on fait pas cela en électronique.

En mesurant ton Vf au multimètre tu as toujours 1.15V (la seule chose de cohérente)

[alka]

pendant que Thierry écrivait


j'essaie de résumer:
en entrée d'opto, R8 = 1K au 5V, tu mesures VF=U1=(5 - 4.4)= 0.6V ce qui donne IF=4,4mA.
C'est pas cohérent. Pour IF=4.4mA la datasheet donne VF > 1.1V

en sortie d'opto,
- quand R8 est à 0V, tu mesures U4=3V3 : normal
- quand R8 est à 5V, tu mesures U4=3V3 : totalement anormal. ça voudrait dire que le transistor de l'opto reste toujours bloqué.

Soit tu as un lot d'optcoupleurs défaillants, soit quelque chose est incorrect dans le montage.

Au passage, c'est quoi ton alim 5V qui passe 5,1V hors charge à 4,8V avec une charge de quelques mA ??

juste au cas où, tu as bien vérifié que les résistances ont les valeurs correctes ?

[thierryvalk]

J’ai presque envie de router un PCB pour confirmer que ça marche pas et que je suis pas fou

Personnellement, je n'utilise jamais ces plaques d’essais, je soude simplement les composants "en volant".
Mais c’est pas forcément un exemple à suivre.

[GoodNoize]

Je vous fais une réponse plus détaillée demain mais déjà pour moi le premier truc qui cloche, c’est que la tension entre sortie de r8 et Gnd = 0,6V
Pourquoi ? De l’autre côté j’ai toujours les 3V3.

Faudrait que j’essaye en branchant tout sur le3V3 (et du coup modifier r8 pour avoir le bon courant)

[GoodNoize]

Mais si je comprend bien tu as aux bornes de R8 4.4V et donc 0.6V aux bornes 1 et 2 de l'opto. (pas d'histoires d'entrées sorties.. on n'y comprend rien )
C'est pas bon et il ne faut pas aller plus loin.

On est bien d’accord, ça tourne pas rond

[thierryvalk]

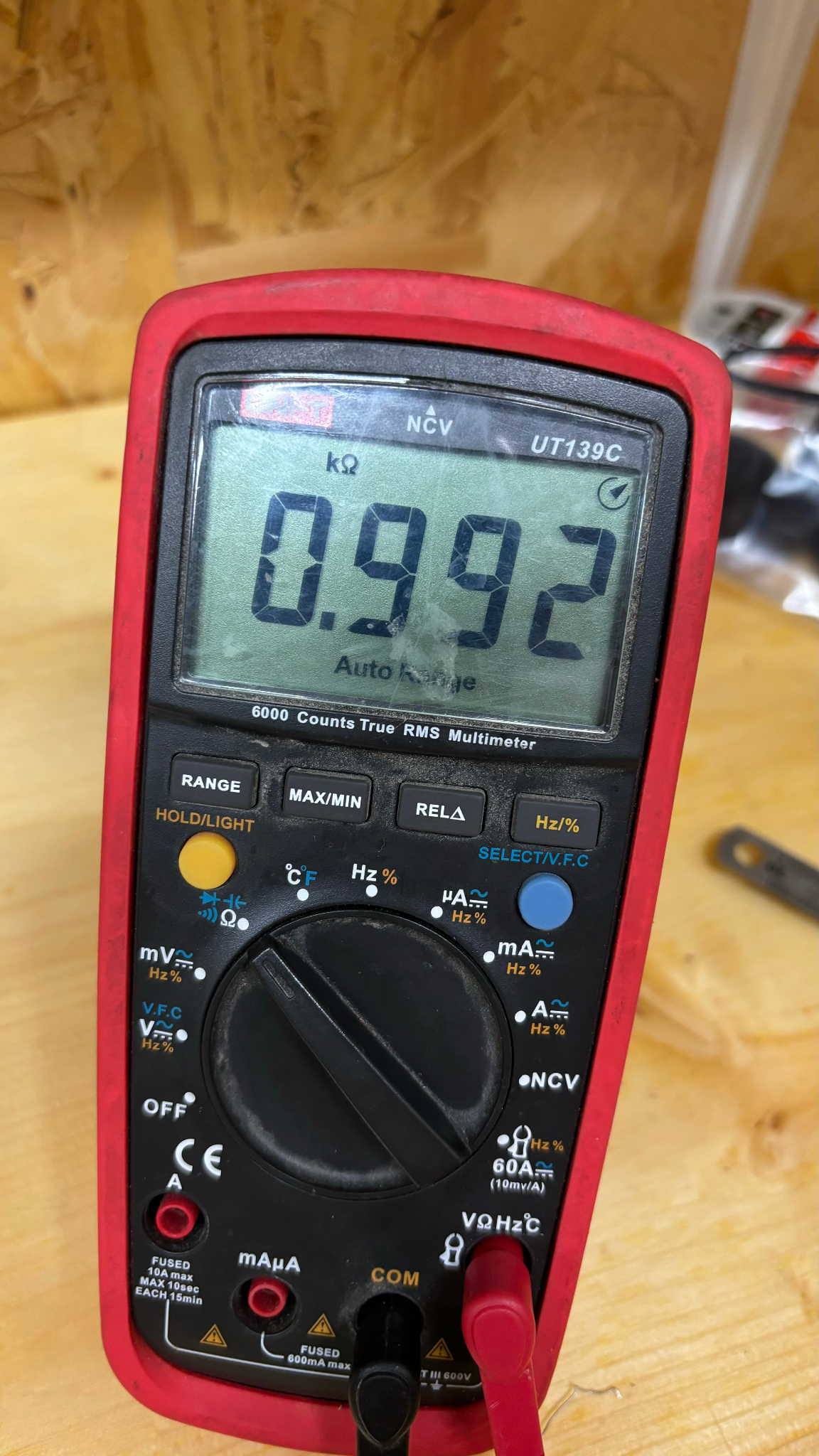

juste au cas où, tu as bien vérifié que les résistances ont les valeurs correctes ?

Surtout la 1k.

[GoodNoize]

[alka]

si rien n'est bon en entrée, il y a de grandes chances que l'optocupleur ne fasse rien et reste bloqué. 3V3 pour U4. cqfd.

C'est quoi ton 5V : l'alim USB d'un pc ? trop bizarre qu'il change autant. Ce circuit consomme une misère comparé à l'UPESY par exemple. Donc si vraiment la tension chute à 4,8V c'est que le courant consommé n'est pas du tout ce qu'on croit.

tu peux cabler au plus jsute sans extra de fils

pour mesurer : trouve deux fils à picot fiables (résistance nulle) et accroche les aux pinces de ton multi. Tu piques l'une dans la ligne du 0V et l'autre sur la ligne que tu veux mesurer.

[alka]

pour y aller pas a pas, tu peux aussi mesurer juste coté entrée. (débrancher le 3V3 qui est sur R9)

[thierryvalk]

C’est clair, il faut se concentrer sur l’entrée qui consiste juste à allumer une LED que l’on ne voit pas.
5V ou 3V3 ne change pas grand chose avec une R de 1k.

[GoodNoize]

J’ai retourné l’opto d’un 1/2 tour, au cas où, ça change rien.

Oui mais non, on fait pas cela en électronique.

En mesurant ton Vf au multimètre tu as toujours 1.15V (la seule chose de cohérente)

Oui je sais. A un moment j'ai plus de pitié pour les microboites noire à 1€
quand même costaud parce que oui je mesure toujours les 1.15V

quand R8 est à 5V, tu mesures U4=3V3 : totalement anormal. ça voudrait dire que le transistor de l'opto reste toujours bloqué

Vouiii

Au passage, c'est quoi ton alim 5V qui passe 5,1V hors charge à 4,8V avec une charge de quelques mA ??

C'est quoi ton 5V : l'alim USB d'un pc ? trop bizarre qu'il change autant

C'est bien l'alim de mon PC en USB-C
Ce genre d'alim qui est capable de recharger un smartphone en 15min.

Précision :
Si je déconnecte l'opto (fil rouge) : Je mesure bien 5V avant et après résistance.
Si je connecte l'opto la j'ai une chute de tension.
J'ai le même phénomène avec les deux ESP32

J'ai bien envie de tester en utilisant l'alim 3V3 voir s'il se passe la même chose.

[thierryvalk]

Si l'on analyse les chiffres.
Le Vf serait de 0.6V ce qui est bien trop faible.
Deux possibilités pour avoir cela :
Courant bien trop faible, mais la résistance fait bien 1K
Tension d'alimentation bien trop faible, mais elle tourne autour de 5V
Sinon, ce serait un truc en // avec la LED de l'opto, mais non car 4.4V mesurés sur la résistance.
Ou encore ce n'est pas une LED mais une diode, mais non car le multi mesure bien un VF de 1.15V. Pour cette mesure le multi est générateur de courant relativement faible sous une tension aussi relativement faible. Il principalement prévu pour mesurer des diodes classiques, pas des LED.

Je suggère de mesurer simplement et efficacement.
Pour cela le 0V du multi reste au 0V en un seul point qui sera la référence.(comme suggérer par Alain, mais moi je préfère carrément sur la soudure du module ESP32)
Et l'on fait le relevé de ces 3 points de mesure.

[thierryvalk]

Ce genre d'alim qui est capable de recharger un smartphone en 15min.

Oui, mais ce sera après dialogue avec le smartphone et sans doute une tension supérieure à 5V.

Ce qui peut pauser des problèmes, c'est la câble USB.
J'avais eu des problèmes de tension variant fortement avec un câble pour des courant de moins de 100mA. La cause est la section du câble ridicule et qu'il n'est pas 100% en cuivre.

[alka]

peut etre la connectique (la plaque d'essai, fils) qui introduit des résistances non négligeables qu'on ne voit pas.
