Un ampli LM3886 de plus

[alka]

meme pas une ptite led ?

c'est quoi comme ref U2 ? intéressant un tout petit 220Vac ->12Vdc

?

[thierryvalk]

c'est quoi comme ref U2 ? intéressant un tout petit 220Vac ->12Vdc

http://be.farnell.com/fr-BE/vigortronix ... 7-00001003

meme pas une ptite led ?

non, il y a déjà l'écran, il ne faudrait pas faire dans l’excès.

? quoi le plan de masse coupé, faut encore passer par l'étape finition.

En plus j'ai commencé l'implantation dans le boitier et constaté que je pouvais faire un boitier de 330mm de large comme mes DSPiy.
C'est bien mais alors il faut que l'écran soit à la même position et pas possible avec mon PCB, donc je modifie .

[louisr]

Intéressant ce p'tit AC/DC converter. Ca le ferait pour alimenter un DSPIY ?

[thierryvalk]

J'espère vu que j'en ai acheté pour faire une belle alim pour mes DSPiy.
Faut encore rajouter un filtre d'entrée.

[louisr]

Faut encore rajouter un filtre d'entrée.

Oui j'ai vu ça sur la datasheet !
Tu pourras nous tenir au courant de ce que ça donne ? Ca m’intéresse beaucoup

[androuski]

Hello,
super intéressant/instructif ; j'aurais 3 questions :
- la capa de couplage C1 1µf en entrée c'est quoi comme type de capa ?
- quel est le rôle des self en sortie redressement ? 47µH ça filtre surtout la HF, et je suppose que les 58mOhms de drc font aussi filtrage de l'ondulation ?
- l'optocoupleur : il se couple en cas de présence de continu sur la sortie l'ampli, c'est ça ?

[thierryvalk]

- la capa de couplage C1 1µf en entrée c'est quoi comme type de capa ?

Je ne sais pas encore sans doute tantal ou céramique.

- quel est le rôle des self en sortie redressement ? 47µH ça filtre surtout la HF, et je suppose que les 58mOhms de drc font aussi filtrage de l'ondulation ?

Je ne sais pas si elles seront efficaces.
Disons que oui, c'est pour la "HF", le taux de réjection de l’alimentation diminue avec la fréquence, j'espère un peu compenser.
Aussi que je compte travailler avec le gain le plus faible et donc ne pas avoir de HF peut contribuer à la stabilité. Puis il y avait de la place.
La résistance de ces self ne va surement pas faire grand chose pour l'ondulation vu la faible puissance et donc courant demandé pour l'application; de toute manière le 100Hz n'est plus vraiment un gros problème lorsque l'on travaille dans le haut du spectre.
Par contre elle contribuera un peu à limiter le courant lors de la mise sous tension.

- l'optocoupleur : il se couple en cas de présence de continu sur la sortie l'ampli, c'est ça ?

Non, il va me donner sur le transistor +- le signal de sortie, en dessous de 1V pas grand chose mais après oui.
Ce signal sera surveillé par le µC, si le transistor reste On pendant un certain temps c'est que l'on a du DC, en ajustant ce délai on pourrait aussi voir la présence d'un 50Hz n'ayant rien à faire là.
Enfin, on pourrait voir si le signal est trop fort. Pas de manière précise mais a tester, comme le reste sur ce montage.

Edit : je ne l'ais pas signalé, mais le signal sur le transistor de l'opto sera le signal redressé en double alternances.

[manudrz]

Pas mal du tout ces petits AC/DC, ça peut donner quelques idées c'est sûr
Pressé de découvrir la suite!

[androuski]

Merci pour ces éclairages

[thierryvalk]

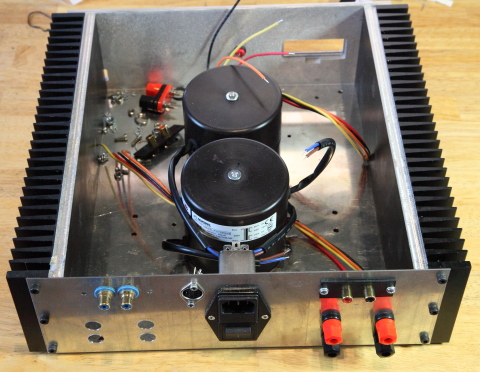

Avancées sur le boitier avec pré-montage à "blanc" :

Fond et face arrière en acier, il y aura encore une tôle en U sur les transfos et une contre face avant pour fixer la carte de protections et écran.
Vu la taille de refroidisseurs, je pense que la mesure de T° sera superflue et que les LM3886 auront eu le temps de fumer avant que ne mesure quoi que ce soit.
Dimensions : 330mm de large par 300 de profondeur avec une hauteur de 100.

[louisr]

Thierry l'homme qui fabrique plus vite que son ombre
Super boulot

[thierryvalk]

PCB réceptionnés, un premier module ampli de monté ainsi que la carte sécu.
Coté mécanique, blindage des transfos et contre face avant qui permet le montage de l'écran OLED en face avant.

Coté pas malin, quelques vis de bornier invissables avec les PCB en place, et aussi de ne pas avoir prévu de tester le module hors boitier.

Je verrais tout cela demain lorsqu’il fera clair puis misse à feu.

[philby]

Ouahou!
Super chouette...
Je vois que tu as isolé les 3886, ils n'ont donc pas la semelle en plastique! C'est mieux pour la dissipation.
A moins que ce soit la graisse...On ne voit pas bien.

[thierryvalk]

C'est la graisse, j'ai un peu débordé.
Et pas simple de faire une photo convenable de ce truc.

[thierryvalk]

Pour réaliser la contre-face et la cage pour les transfos, j'ai utilisé de la tôle d'acier étamée de 0.4mm disponible chez RS.
http://www.rs-particuliers.com/WebCatal ... 82466.aspx

Vu la faible épaisseur c'est pas hyper rigide, mais facile à travailler.
Et le tout grand est de pouvoir se souder (brasure) avec un simple fer et soudure à l'étain utilisés pour l'électronique.

Exemple de petite patte soudée, à l'origine je l'avait soudée plus bas puis remontée en constatant que je ne saurais visser la vis à cet endroit.

C'est un peu cher, mais l’on gaspille peu, ici l'arrière réalisé avec 2 chutes :

La finition est très correcte et pas de problème de rouille.
Existe en d'autres épaisseurs, par exemple la face arrière et fond sont en 1mm, toujours soudable, mais demande un fer de bonne puissance et un peu de patience.

[louisr]

Super ces plaques étamées, ça a l'air vraiment pratique pour faire un genre de cage de faraday

[thierryvalk]

Première mise sous tension et mesures.
Premier test, signal à 1kHz très modéré et oscillo sur la sortie connectée à une charge de 8ohm.

Rien, après recherche j'ai inversé la sérigraphie sur le PCB pour la sortie HP avec le + sur le 0V. Heureusement, j'avais mis la pince de l'oscillo sur le 0V du signal.

Bande passante :

Limitée dans le bas vu la faible capa en entrée et aussi dans la CR, niveau SPL c'est bon vu que pour alimenter des aiguës.
Je ne sais pas si le petit déphasage est problématique.

Avec RMAA, THD; mesure avec tension de sortie de 3V6 et 11V8:

Je n'ai pas trop l'habitude d'interpréter ce genre de mesures, me parait bon et logique.
En 11V8 un peu plus de 100Hz, logique vu les capas de seulement 4.700µF.

Je vais maintenant me pencher sur la carte de sécurité.

[philby]

En 11V8 un peu plus de 100Hz, logique vu les capas de seulement 4.700µF.

Voilà, tu as tout dit! Ainsi que les petites barbes entre 1k et 2k, ça doit être des résidus de filtrage du 100Hz...
Pour la disto, superbe!
