[thierryvalk]

Donc tout le reste est bon

Tu as testé à l'ohmmètre ? Vérifier si ton câble signal est bien câblé ? Blindage en 1....

Pour la HF, aucune idée, pas d'infos sur ce qui est demandé par Hypex ni sur les effets éventuels.
C'est juste des règles de base.

[androuski]

J'ai testé mon câble : je relève 0,7ohms (marge de précision de l'instrument je suppose, un SEL-2327, SEL pour feu Selectronic) sur chaque liaison (+ - et blindage) et aucun cours circuit entre elles.

J'ai commandé un câble jack sym 6,3mm-->xlr pour attaquer l'ampli avec ma carte son, mais je ne le recevrai que mardi prochain. En attendant je me suis livré à un test instructif : j'ai fait un câble rca-->XLR (asym-->sym donc, en reliant sur la rca le blindage et le - du câble sym) que j'ai déjà utilisé pour attaquer l'ampli avec les sorties asymétriques du DSPiy : j'avais toujours un souffle important. J'ai eu l'idée de brancher directement ma platine CD Yamaha sur le bloc, sans disque/musique bien sur puisque 0 atténuation : platine hors tension RAS, platine sous tension RAS. Cela tend à circonscrire le pb autour de mon DSPiy.

[thierryvalk]

Tu pourrais brancher ta carte son en lieu et place de l'ampli.
Une mesure en RTA montrerait le problème.

[androuski]

Ok,
il s'agit donc de mesurer le "bruit" de mon DSPiy. Je n'ai pas de câble pour le faire en symétrique, donc je vais déjà tester les sorties asym du DSPiy.

[thierryvalk]

Exactement.
L'idéal serait d'avoir une référence 0dB.
Pour cela il faudrait injecter un signal en entrée du DSPiy pour avoir 1,9Veff en sortie de DAC.

Sinon boucler la carte son et là régler tout d'abord le niveau de sortie de la carte avec un sinus à 100Hz de 1,9V.
Puis rentrer dans la carte et ajuster le gain d'entrée à 0dB.

Ensuite ne plus toucher au gain d'entrée et mesurer les sorties du DSPiy en Standby ou sur une entrée digitale pour ne pas avoir le bruit d'une entrée analog non connectée.

[androuski]

Merci pour les explications
Malheureusement je n'arrive à rien, et j'ai des trucs incohérents sur les sorties du DSPiy, je mesure 1v sur la sortie 6 mais rien sur la 5, alors que les deux canaux ont le même réglage dans le preset. Vaut mieux que je range tout là, mon patiencemètre vient d'entrer en zone rouge

Un peu de recul et je dois avoir une Bertinchamp ou deux dans le bac à légume, ça va me faire du bien.

[thierryvalk]

C'est pour cela que j'avais donné une méthode de calibrage de la carte son.
Le DSPiy avec ses filtres n'est pas toujours évident.

[androuski]

Le calibrage est pas si simple, la sortie casque de ma carte son plafonne à 1,3V env.
Sur la mesure RTA je devrais voir une raie à 0db à la fr du sinus que j'envoie, mais je ne vois rien. Tu utilises REW pour ça ?

[androuski]

Je sens que je vais te l'envoyer en SAV parce que je manque de compétences, et bientôt de temps, comme ça tu pourras aussi jeter un oeil au pb de l'USB audio, que GoodNoize rencontre aussi d'ailleurs.

[thierryvalk]

Une photo du DSPiy avec la carte sym serait bien.
La mesure du bruit ne doit pas être précise.
Ta carte son n'a pas une entrée XLR ? Attention a bien mettre sur off l'amimentation fantôme.

Normal que l'usb audio de Goodnoize ne fonctionne pas, il ne l'utilise pas et ne semble pas avoir implanté les picots pour les jumpers.

[androuski]

Salut Thierry,
il l'a testée apparemment elle ne fonctionne pas. Mais il en dira plus lui même.

Si j'ai l'entrée MIC, je pensais qu'il y avait un préamp dessus qui ne permettait pas de l'attaquer avec autre chose qu'un signal micro. A te lire je comprends que c'est possible en déconnectant l'alim phantom. Par contre si je sors sur la carte sym comment retrouver le 0 db correspondant aux 1,9V max du DSPiy ?

Je te fais une photo cet ap

[androuski]

Hi
J'ai fait trois mesures vite fait : j'attaque l'entrée mic de ma carte son avec une sortie symétrisée du DSPiy. J'ai pas de 0 dB mais on a une idée de se qui se passe relativement.

DSPiy alim murale débranchée

DSPiy en standby

DSPiy ON

Il y a clairement qq chose qui cloche.
Je vais réessayer en débranchant écran, BPs et encodeur.

[androuski]

La mesure donne la même chose avec le DSPiy sorti de son boitier et "périphériques de commande" débranchés.

[thierryvalk]

C'est quoi la référence de tes jacks 3,5 ? Et de ta conversion jack->XLR ?

As-tu +- la même chose sur toutes les sorties ?

[androuski]

J'ai monté les câbles moi même.
Tip= + = pin 2
Ring = - = pin 3
Sleeve = blindage = pin1

Vérifié 15 000 fois, et la mesure des liaison a montré une continuité correspondant à ce qui est attendu ci-dessus.

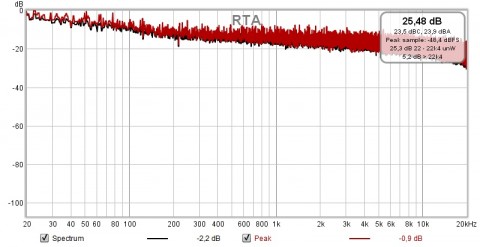

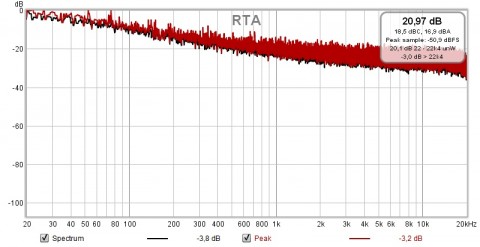

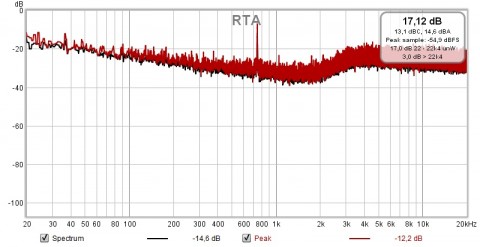

Voici ce que je relève sur les 6 sorties symétriques :

[androuski]

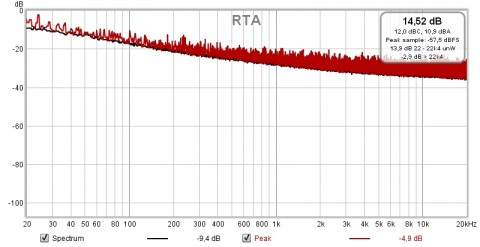

Les différences sont liées au filtres, j'ai mis le passe haut sur 10Hz sur la sortie 1 , pour m'en assurer, voici ce que je relève

[androuski]

Tout passé à la loupe : rien vu qui n'allait pas sur le PCB, les pattes des composants CMS semblent toutes bien isolées, pas de pont, de filament cuivre ou autre jumper malencontreux.

[thierryvalk]

Le problème, du moins pour approximativement 20dB viendrait de l'entrée analog.
Il faudrait envoyer du 1kHz et ajuster le gain de sortie jusqu'a voir des harmoniques bien présentes.

Faudrait aussi voir ce que cela donne en sélectionnant une entrée digitale, même sans signal.

Aussi, effacer les preset et en mettre un sans trop de modifications.
