DSPIY-Mise en boite V3- sorties Sym.

[thierryvalk]

Beh oui, quand le DSP est en standby sont UC est toujours sous tension.

C'est clair que c'est débrancher qu'il faut faire.

[GoodNoize]

J'ai réédité mon dernier message pour résumer ma soirée à productivité négative

Oui c'est ça il me faut l'écran seul, sans le PCB collé aux fesses.
Si tu en as je veux bien t'en acheter trois.
Du coup j'ai plus un DSPiy qui fonctionne correctement

[GoodNoize]

M'enfin je me demande s'il y a pas un problème avec cette connections via PCB souple.
Parce que ça chauffe quand même méchamment fort.
ça doit être le driver OLED qui est pile à la jonction PCB souple / écran

Il me semble que Philby avait fais ça sur son boitier présenté sur HCFR.

[thierryvalk]

S'il est claqué, c'est normal que ça chauffe, sinon il ne devrait pas chauffer vu la consommation relativement faible de l'écran.

[GoodNoize]

içi : https://www.dspiy.be/forum/viewtopic.php?p=2811#p2811
Vous aviez déjà enquêté sur ces phénomènes de bruit incriminant l'écran.
Sur mon setup le contraste est à 100%.

Je testerai avec un contraste plus faible. Quand j'aurais des écrans
Je te fais un paypal Thierry ?

[thierryvalk]

C'est emballé, je te contacte en MP.

Sinon encore un petit truc : les connecteurs FPC ont un nombre très réduit d'ouverture fermeture.

[GoodNoize]

Yes, vu.

J'ai constaté que ces connecteurs sont fragiles. Celui du DSPiy commence à avoir un peu de peine. Une fois rebranché je ne touche plus à rien

[GoodNoize]

Hourra
Merci Thierry !

Bon, les écrans avaient quand même bien du plomb dans l’aile.
Là, l’affichage est nickel. Je peux mettre le contraste au mini est ça reste ultra clean.
D’habitude j’ai un espèce de « fond » diffu de ce qu’il y a d’afficher en permanence. Je sais pas comment expliquer.

Et mettre le contraste au mini diminue effectivement le bruit audible d’alim.

Prochaine étape, le transfert du preset et gestion des niveaux.

[GoodNoize]

J'ai refais une petite mesure de THD en step hier soir avant de fermer le boitier

Comme d'hab je sais pas trop ce que ça vaut... On rentre en ANA dans le DSPiy 1.8V pour pas saturer l'entrée. ça sort en gros 12/13 dBu comme prévu.
Bruit de fond à -120 dB
THD à -82 dB.

ça me semble utra cleanitude.

J'ai ensuite rentré mon appli 2x3 + FIR.
Me reste à comparer si les fonctions de transfert sont bien identiques à ce que j'ai en ce moment sur l'autre DSPiy.

[GoodNoize]

Hop

[GoodNoize]

Et voila, le trio réunis !

Encore un grand merci à ce forum qui permet à des rigolos comme moi de faire des trucs de zinzin !
Bien que pas bien nombreux, au moins on est tranquille

-> Bloc 6 voies DIY réalisé içi
4x UCD 400 2x Sylphaudio D500 sur une SMPS1200A400
ESP32 en chef d'orchestre : Wifi, capteur température, trigger out, monitoring de l'alim.
https://www.dspiy.be/forum/viewtopic.php?f=2&t=270

-> DSPiy V2
Carte sortie asym et Sym via DRV134
Carte d'alim 5V Diy
Boitier modushop cutom

-> Platine Pioneer SL-D2
Convertisseur AC-DC +/-15V
Carte RIAA de JCB
https://www.dspiy.be/forum/viewtopic.php?p=10663#p10663


Joyeuses fêtes a tous !

[thierryvalk]

C'est magnifique.
Joyeux Noël.

[androuski]

Magnifique travail de l'ami Alex, comme d'hab.

Petite question technique, concernant les relations incestuelles entre le 0v et la terre/chassis.

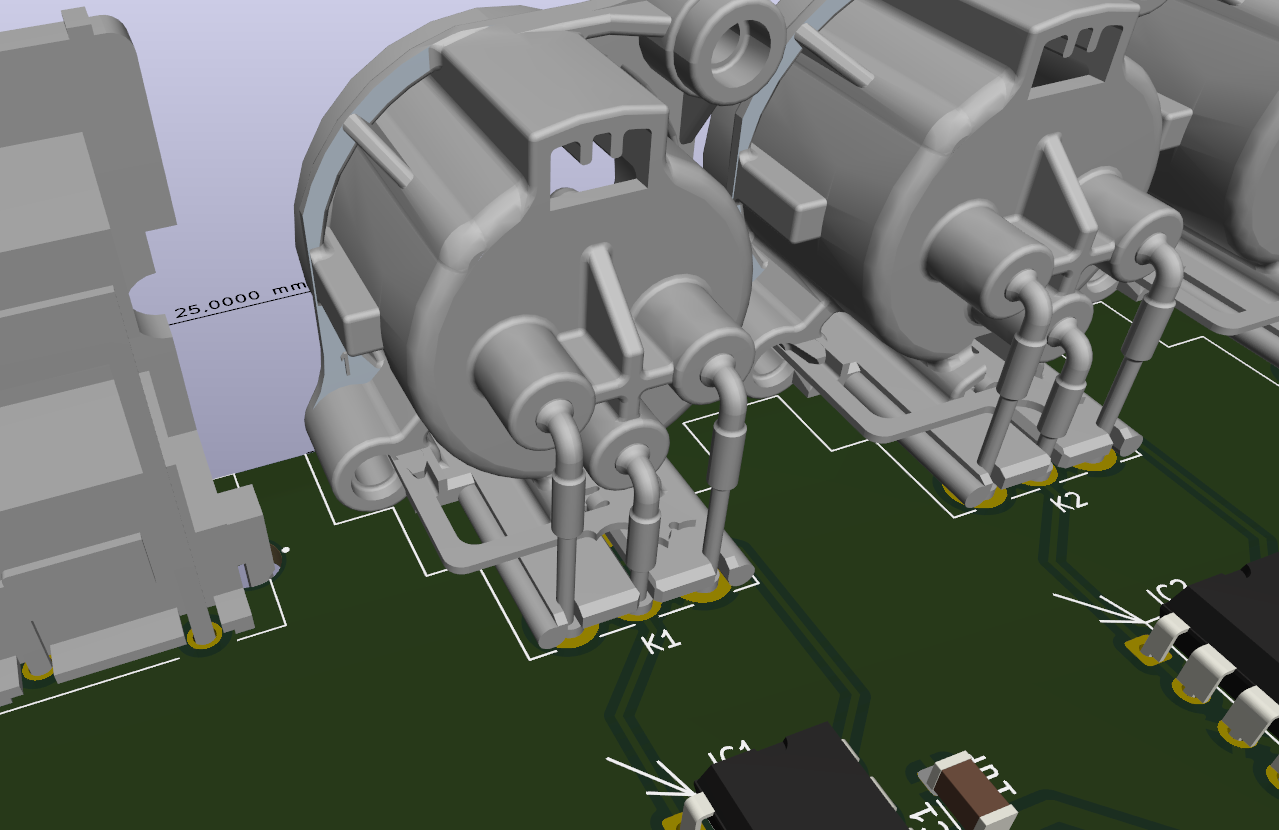

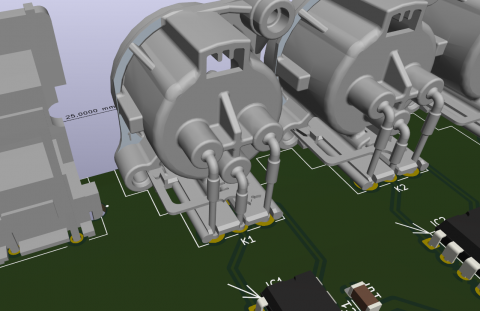

Les embases XLR ont une patte qui connecte une des vis de fixation avec pin1, si bien que le chassis et le 0V sont directement connectés, en shuntant la capa et/ou la résistance évoquées plus haut par Thierry.

Cette connexion du 0V au blindage n'apparaît pas dans le schéma. C'est un oubli, ou tu as finalement enlevé la patte 0V/schield ?

[GoodNoize]

Hello,
La patte qui met le boitier à la masse est bien présente.
je ne l'ai pas enlevée et pas mis de capa.

J'ai pas forcement de bruit avec ce montage.
Bien que il aime pas quand les 3 câbles 230V ampli / DSPiy / platine lui passe trop près de la caboche.

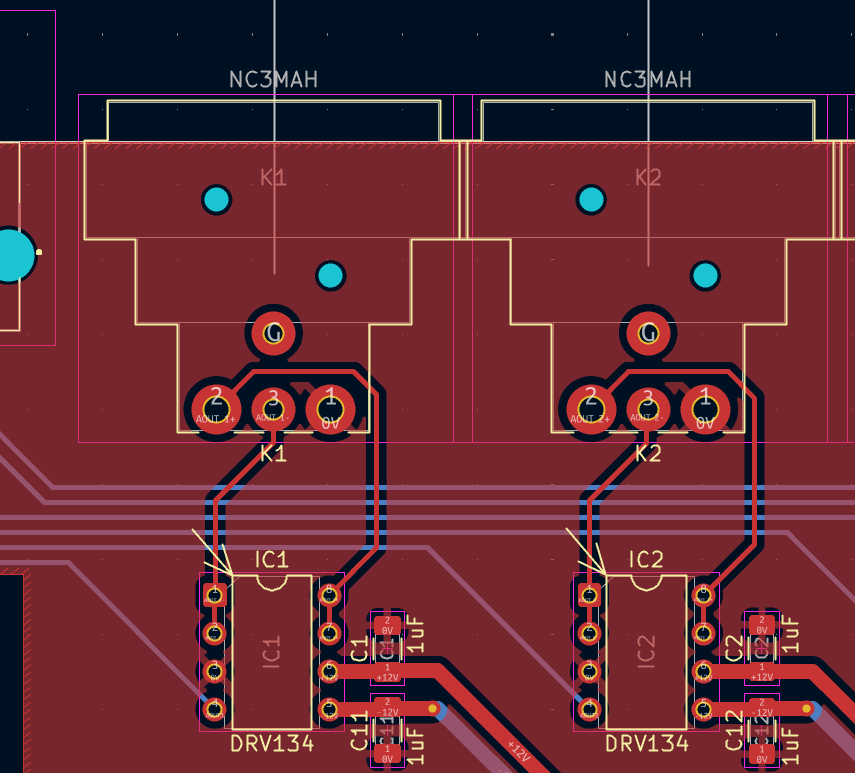

Ca coute pas grande chose de mettre une emprunte 1206 entre cette pin et le graound plaine pour mettre un condo ou une R s'il y a soucis.

[GoodNoize]

Les sources de bruits que j'avais c'est que les panneaux alu sont vernis. Les éléments du boitier conduisaient mal (ou pas) le courant entre eux.
J'ai gratté le verni et la peinture pour bien avoir toute la boite au 0V.

[androuski]

Ok, ben cool que ça marche parce qu'à priori le 0v devrait être relié à la terre mais par un autre chemin, et en théorie jamais relié à la pin 1, qui est exclusivement dédiée au blindage du câble.

C'est du moins ce que j'ai compris de la littérature dispo - RANE, hypex.

Je serais curieux d'avoir le point de vue de Thierry là dessus.

[GoodNoize]

Thierry a déjà donné son avis 25 fois la dessus

Ça radote dur
