Carte Trigger 230V DSPiy

[androuski]

Ah oui :

http://fr.farnell.com/te-connectivity-s ... egoryName=



Au fait un question me turlupine, en tout bien tout honneur : est-ce que la sortie trig iso du DSPiy peut commander en même temps 2 cartes ? Dans le cas contraire je m'orienterais plutôt vers une multiprise commandée par le DSPiy...

[thierryvalk]

au fait pourquoi un relais 16A sur le 220V ?
a moins d'allumer le four ou la plaque chauffante, c'est très surdimensionné.
Comme on aura besoin tout au plus 3 ou 4A pour les plus gros amplis, voire beaucoup moins en moyenne, ça risque pas de poser souci de prendre un relais très surdimensionné ? je pense aux relais dont les contacts ont besoin d'un minimum de courant pour se désencrasser.

Ce n'est pas surdimensionné, ce n'est que 30A en commutation.
Le courant est donné avec un cosPhi de 1.
On a dans la doc les courbes de durées de vie, on voit par exemple que pour une bobine AC elle est plus faible en fonction du courant de commutation.
C'est du au fait que la bobine en AC consomme plus et donc chauffe plus.

Pas de soucis (a ma connaissance) d'auto nettoyage des contacts, c'est valable uniquement pour les tous petits courants comme avec les BP.

La version 12A aurait pu suffire, la seule chose qui change est la qualité du métal qui fait le contact.

[androuski]

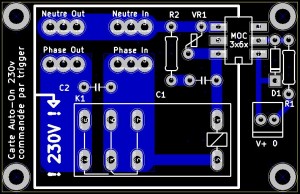

PCB revu, avec MAJ en page 1. Le nom :

Carte auto-on 230v commandée par trigger,

ça va ?

L'empreinte de résistance variable a les pattes en quinconce, ça évitera de les vriller ou de souder le disque de biais. Si c'est bon je lance la fab. Dites moi

[thierryvalk]

Au fait un question me turlupine, en tout bien tout honneur : est-ce que la sortie trig iso du DSPiy peut commander en même temps 2 cartes ? Dans le cas contraire je m'orienterais plutôt vers une multiprise commandée par le DSPiy...

Oui, il faudrait mettre les 2 LED des optos triacs en série.
Le VF du MOC3063 est de approximativement 1.1V pour 5mA qui est le courant minimum pour allumer la LED convenablement.
Donc pour calculer la résistance max : 5V(alim) -1V(Vce du trig) - 1.1V(VF) /.005A = 580 ohm donc 330 à 470 ohm, mais pour 1 opto.
Pour 2 optos : 5V-1V-2.2V/.005A = 360 Ohm donc 120 ohm par carte.

Edit : ton routage me semble OK, mais attend lundi pour lancer la production.

[androuski]

OK chef pour la fabrication.
Le câblage en série ça ne me tente guère, ça fait 1 câble supplémentaire entre l'ampli de puissance et la platine sub. Peut-être que je vais tout intégrer dans 1 seul boitier... ou faire une multiprise. On verra.

[androuski]

Au fait Thierry, pourquoi lundi ? Tu avais des tests à faire ? n ce qui me concerne ce n'est pas à une semaine près je peux attendre encore, même si ça retarde l'expé du DSPiy.

[thierryvalk]

J'avais du matériel à commander chez ce fournisseur et j'ai rajouté des relais.
J'aurais du recevoir la commande vendredi ou aujourd'hui mais je n'ai pas reçu d'infos de traking.
Vu que le montage est tout simple, je vais le tester pour être à 100% certain que tout est OK.

[androuski]

Génial ; comme je te l'ai dit ça peut attendre

[thierryvalk]

N'ayant rien reçu j'ai recontacté mon fournisseur :

Votre commande partira aujourd'hui, parce que j' attendais une validation de prix pour TE.

A mon avis le problème de MOQ de 500pcs, le Système (informatique) a râler et il a fallu une intervention humaine qui aura pris 3 jours.
Donc ca suit son cour.

[androuski]

J'espère qu'après les problèmes de MOQ on aura pas des problèmes de MOC

[manudrz]

Salut, c'est pas bête ce ptit machin. Aucune contre-indication au cas où on voudrait faire courir les 2 fils de commande (+ et 0) ensemble avec les RCA, jusqu'aux amplis (dans les enceintes), y'a pas de risque de perturbations/buz/dégradations ?
Ca peut m'intéresser fortement

[thierryvalk]

Il n'y a pas de raison.
C'est du DC qui alimente une LED.
LED éteinte on pourrait peut être ramasser un peu de bruit, mais dans ce cas les amplis sont éteints.

PS : on ne dit pas ptit machin, mais belle petite carte.

[alka]

le terme approprié est cartelette

[thierryvalk]

Relais arrivés, montage réalisé, tests ok, bon pour le service.

[androuski]

Super,
merci bcp Thierry,
peux-tu nous rappeler la config testée :
- les MOC3063 cms ?
- avec ou sans RC ?
J'envoie la fabrication demain.

[thierryvalk]

MOC3063 CMS.
Juste le varistor, pas de RC.

[androuski]

Merci.

[alka]

me rappelle plus : a quoi sert le RC déjà ?
