Ampli 3 voies stereo + dsp

[thierryvalk]

La peinture sur l'alu c'est jamais terrible dans le temps.
Tu aurais du prendre de l'alu anodisé noir, les gravures auraient été couleur alu.

[sdf]

Chouette!
Où les as-tu commandées?

[GoodNoize]

Ok pour la peinture, ça sera très bien comme ça
Un petit coup de ponçage fin à l'orbitale.

@SDF: Je suis passé par un artisan soudeur avec lequel on bosse.
Mais sinon d'habitude je passe par Pole C à Ranchot, dans le jura. Ils ont des tarifs vraiment très correct Un pti mail avec des DWG ou DXF, contour en blanc, laser en rouge.
Seule la tôle de fond en 8 mm d'épais coûte assez cher : +/- 50 euros avec les repère de perçage au laser

[sdf]

Merci pour les adresses!

[GoodNoize]

Hello,
Pour un projet annexe « sono 121 » chez les voisins, j’aimerais bien mettre en route le DSPiy pour test filtre deux voies, comme suggéré par Thierry.
Seulement après cette « petite » trêve j’ai de la peine à me replonger dedans !

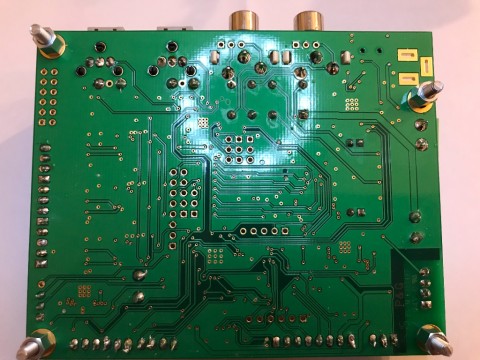

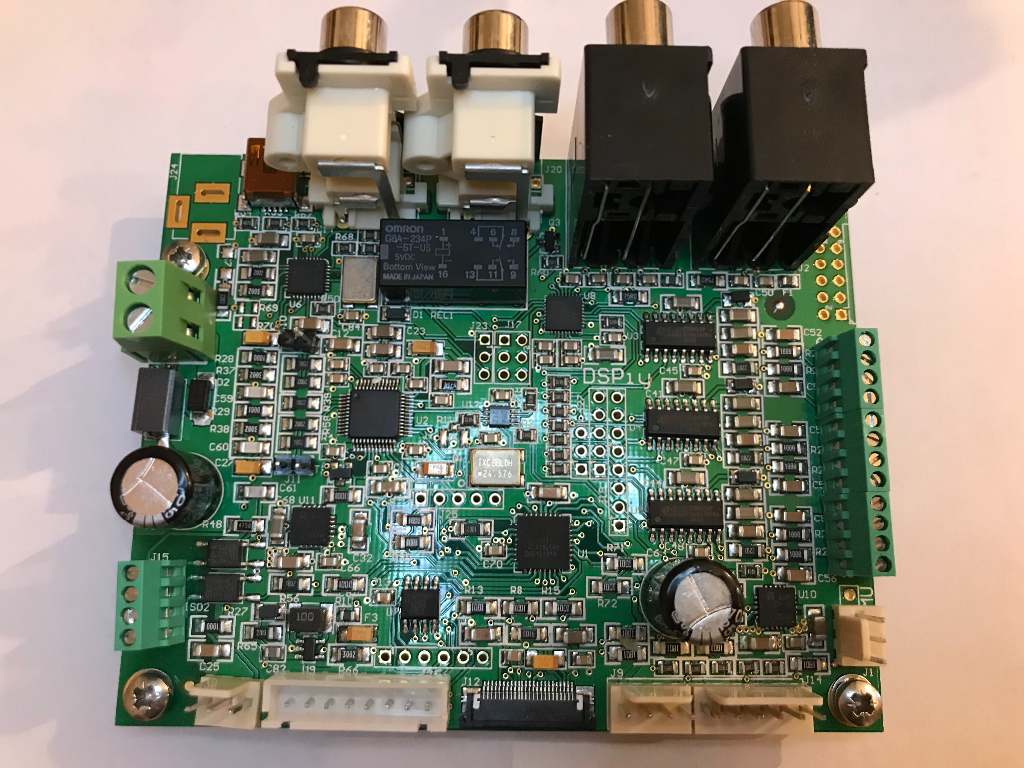

Voici des photos du DSPiy tel qu’il est en ce moment

Est ce que j’aurais oublié quelque chose ?

Je vais me replonger dans la doc,
Il est possible de câbler uniquement : DC; une entrée analogique, deux sorties, l’usb ?
ENCODEUR ROTATIF ( Alka) obligatoire ?
Quel est la config minimaliste pour faire tourner le bébé ?

PS: le pliage est bien avancé

[alka]

il t faut un écran aussi. Il n'est pas indispensable au fonctionnement du DSPiy mais tu n'arriveras a rien en aveugle.
l'encodeur rotatif n'est que des BPs sous forme rotative. Remplacable aisément par des BPs ordinaires.
Pour les E/S, tu ne branches que ce qui est utile pour ton projet. C'est comme un préamp/ampli classique : c'est pas parce que des connecteurs sont présents qu'il faut y brancher quelquechose.
Pour le paramétrage d'un projet d'enceintes deux voies en IIR, tu as le choix : soit utiliser l'appli 2x3 en n'utilisant que deux voies ou l'appli 2x2+1 en ignorant la voie +1.

[sdf]

Besoin de rien avec un DSPIY;, la synchro avec le PC est suffisante...mais il faut juste 2 switchs pour le volume..plus et moins! Le reste n'est pas obligatoire!

edit: un petit switch on/off peut être nécessaire!

[GoodNoize]

Hello !!
Alors j'ai branché le DSPiy avec une appli 2X2+1, 2 sorties sur mon ampli stéréo, une entrée RCA et l'encodeur rotatif pour volume +/- et ON/OFF.
Ettttt..... ça marche du premier coup !
Pas de chauffe, pas de bruits bizarres...rien !

J'ai testé du filtrage 2 voies sur mon enceinte de sono en développement, pouaaa c'est quand même le bonheur votre bêbête !
On arrive assez vite à quelque chose d'écoutable même si j'ai passé plus de temps à jouer avec le DS_Studio plutôt que vraiment aboutir à une réponse en Fr propre.
Je m'attendais bien à une révolution mais pas à ce point là. C'est pratique et rapide

Il a juste coupé une fois, plus de son. Vu que je n'ai pas d'écran je n'avais pas d’indication: je l'ai débranché et rebranché : Nickel

J'ai du coup testé avec le DSPiy, une alim et deux UCD =>>> Nickelaussi !
Pas de bruits, pas de ploc, fonctionne du premier coup !
Par contre j'ai pas fait le foufou parce que les UCD chauffent pas mal sans leurs radiateurs.

Que du positif pour la suite

[thierryvalk]

[GoodNoize]

Sinon j’ai trouver une solution pour avoir du fil de toute les couleurs sans passer par la case internet et payer une blinde, quand on habite dans la brousse comme moi : câble de remorque
Et si on préfère les numéros : câble de liaison armoire elec/machine industrielle.
Ou même câble de semi-remorque.
Au moins on peut en trouver partout. Faut juste enlever la gaine.

Perso je vais rester sur les couleurs, donc câble de remorque 5x1mm2 du premier magasin de tondeuse local

C’est pas grand chose, mais je suis content de ma trouvaille

[thierryvalk]

Au moins on peut en trouver partout. Faut juste enlever la gaine.

Tout va bien ? C'est pas bien de couper les câbles des semi-remorques garés sur le parking.

[GoodNoize]

Zuuut ! Je suis démasqué !

T’es pas si loin. C’est un ami qui m’a donné l’idée. Il gère une société de levage et de dépannage autoroutier. Certaine remorques et camions sont pulvérisés mais je fais ma fine bouche, c’est plein de gasoil

[GoodNoize]

ça avance.. doucement mais ça avance
La ferraille est moi c'est compliqué. ça va surement finir que je vais tout faire souder chez un collègue, qu'on en parle plus.
Histoire que je puisse enfin faire l'habillage en Hêtre, ça c'est mon domaine

[thierryvalk]

Vu que c'est une découpe laser, pourquoi ne pas fait directement tous les perçages : fixation des faces et cartes ?

[GoodNoize]

Les fixations 1.5 sur 1,5 c’était possible.
Mais dans les angles les têtes de vis ou rivets allaient créer une sur épaisseur vis à vis du cadre extérieur bois.
C’est quelque chose que je n’ai pas assez anticiper. Pourquoi pas des autoforeuses qui prennent les deux tôles et finissent dans le bois. Implique d’avoir le cadre bois pour assembler.

Les perçages dans la tôles de fond simplement parce le laser ne peut percer un diam plus petit que l’epaisseur De la tôle. Soit 8mm.

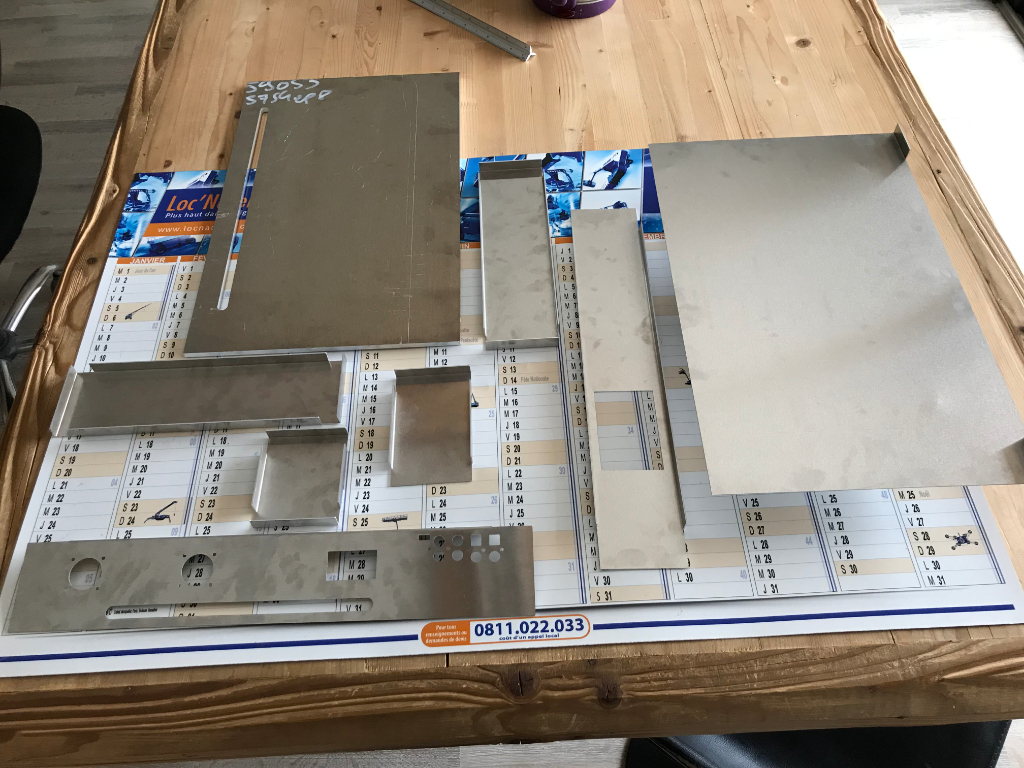

J’ai donc fait graver tout les repères de perçages. On ne les voient pas sur la photo.

[thierryvalk]

Ok pour le 8mm.

Dans du 1.5 tu peux fraiser en 6.35 pour une vis M3 tête fraisée.
Il faut alors penser à mettre une rondelle coté écrou.

[GoodNoize]

Dans du 1.5 tu peux fraiser en 6.35 pour une vis M3 tête fraisée.
Il faut alors penser à mettre une rondelle coté écrou.

Bien vu !
C'est vraiment une bonne idée la tête fraisée.
Je vais faire quelques tests dans des chutes

[alka]

Dans du 1.5 tu peux fraiser en 6.35 pour une vis M3 tête fraisée.

un dessin ? que je comprenne aussi
