BLOC 6 voies

[ThomasBuzet]

Sur ma notice c’est en page 6, paragraphe 4 avec dessous 2 graphiques

[GoodNoize]

Il me semble que c'est la température ambiante maxi en fonctionnement.
Vissé sur le Rad c'est 95°.
Pourquoi pas une CTN d'air Ambient sur la carte mère de l'ESP. Mais est-ce vraiment est-ce vraiment raisonnable ?
Ne serions nous pas dans le too much ?

[ThomasBuzet]

Oui, ambiant

Mais 6 amplis plus alim les 50 dans le coffret ça être easy à atteindre autant avoir un œil sur l’élément qui chauffe le plus

[GoodNoize]

Est-ce que vous auriez une ref d'optocoupleur à me conseiller ? Je cherche un remplaçant du TLP126 mais je patauge.
Pour le trigger montage traversant sur PCB
Si possible tension de "commutation" entre 5 et 12V.
Sagem aura du 12V, perso il y a de grandes chances que j'ai que du 5V sur mon préamp DSPiy

EDIT : Il semble c'est plutot le courant qu'il faut regarder en entrée dans la diode.
Sur le yam CXA5000 c'est indiqué 12V 0,1mA

Merci

[thierryvalk]

Tu dois faire une recherche sur Opto AC.
Pour la tension de 5V ou 12V, c'est la résistance en série qui la détermine.

[alka]

EDIT : Il semble c'est plutot le courant qu'il faut regarder en entrée dans la diode.
Sur le yam CXA5000 c'est indiqué 12V 0,1mA

En général, ils indiquent la tension et le courant max disponible sur la sortie trigger
tu es sur pour 0,1mA ? c'est vraiment très peu.

[GoodNoize]

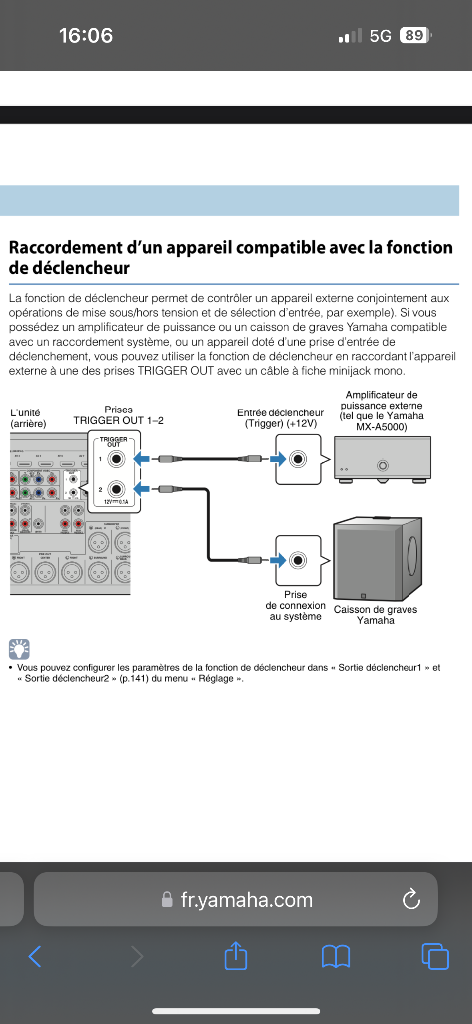

Si j’en crois la doc

[alka]

difficile de lire sur la photo, mais je crois voir 0,1A ce qui est bien plus réaliste

[GoodNoize]

Ouuuups
Oui problème d’unité. C’est bien 0.1A

[GoodNoize]

Tu dois faire une recherche sur Opto AC.
Pour la tension de 5V ou 12V, c'est la résistance en série qui la détermine.

Je poursuit ma quête optocoupleur
Entrée AC, traversant, pas de 2,54, ça réduit le choix.

Il à celui-ci
https://www.farnell.com/datasheets/2049305.pdf
https://fr.farnell.com/vishay/sfh628a-3 ... dp/1045443

Les specs c'est quand même pas simpliste.
En entrée de la LED 50mV / 1.5V. J'en déduit qu'on rentre pas le 12V direct dedans. Il faut abaisser la tension et contrôler le courant.

[thierryvalk]

Une LED c'est une diode.
C'est le courant qui va déterminer son intensité lumineuse.

Comme données intéressantes :
Le VF qui est de 1.1 à 1.5V. Chute de tension a ses bornes et ne change que peu selon le courant.
Le IF est le courant qui nous intéresse.
le max des max est de 50mA.
Le min, disons 1mA et l'idéal 5mA.

Donc en 12V :
12V - 1.1V = 10.9V/5mA = 2,2 kOhm
5V-1.1V = 3.9/5mA = 780 Ohm

testons avec une résistance de 1kOhm:
10.9/1000 = 11mA
3.9/1000 = 3.9mA

Cette résistance en série devrait donc convenir tant en 5V qu'en 12V quoique 11mA c'est peut être un soupçon de trop.

Avec 1.5 kOhm
10.9/1500= 7mA
3.9/1500 = 2.6mA

C'est pas mal.

[GoodNoize]

Okeyyy j’ai tout capté !

Muchas gracias une fois de plus

[GoodNoize]

J'ai trouvé un petit fabricant Français bien sympathique

C'est le mot

[thierryvalk]

C'est vraiment fort bien.
De nos jours le coté humain manque cruellement avec les "facilités" de l'Internet alors que l'Internet a été créé pour échanger de l'information.

[alka]

ca me rappelle que les premières livraisons du DSPiy étaient accompagnées d'un chocolat

j'ai perdu le fil : tu as besoin ou pas d'une cartelette relais 230V ?

[GoodNoize]

Oui c’est pas grand chose mais ça fait plaisir de sentir un humain en face

Pas besoin de la carte relais. Je vais couper la smps via la pin dédiée pilotée par l’ESP32.
Derrière le boîtier j’ai un inter général qui coupe l’ensemble.

[GoodNoize]

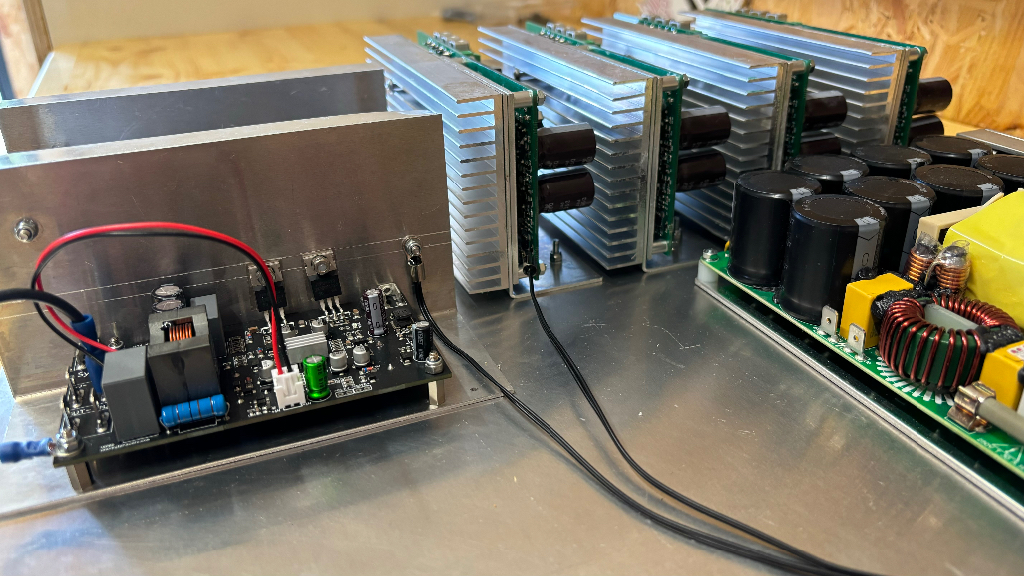

Mise en place des CTN voir ce que ça donne.

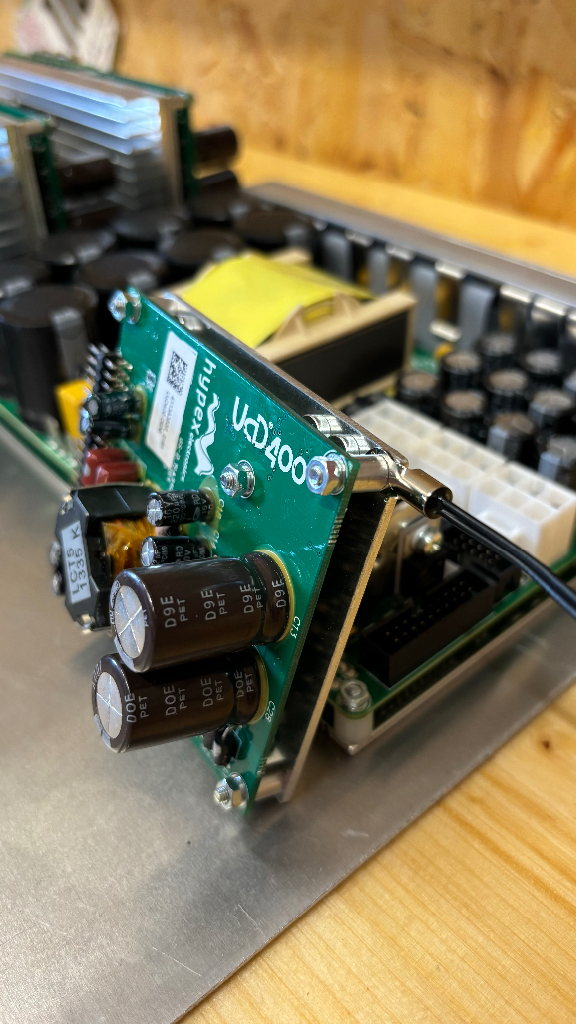

Le PCB des UCD se prête relativement bien à l’ajout de la cosse œil.
C’est super clean j’adore.

J’ai reçu les ESP je fait joujou avec une led et un bouton.

[GoodNoize]

Dans un premier temps, avant de rédiger mon code (en Français déjà), un peu de hardware.

J'ai revu ma copie et retiens l'idée de Thierry : tout faire avec la Led intégrée du bouton.
Elle est donnée pour 12V, j'ai testé avec 5 et 3V3, c'est limite mieux. Plus diffus, moins de H3 dans les yeux
Par contre impossible de démonter le bouton métallique, même en mode brutus, compliqué.
=>Pas de Led Trigger_IN pour le moment.

On as donc :
=> Bouton ON/OFF impulsionnel
=> Trigger_IN
=> Les 7 CTN
=> SMPS POWER GOOD
=> SMPS STBY
