Sorties Symétriques niveau pro pour le DSPiy

Messagepar thierryvalk » mar. 22 mars 2022 14:19

[edit admin] ce sujet avait démarré dans le bar et continue ici

Pourquoi ne pas simplement rajouter une carte analogique sur les DAC sortant les bons niveaux en symétrique ?

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2884
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: le bar du forum

Messagepar alka » mar. 22 mars 2022 15:45

thierryvalk a écrit :Pourquoi ne pas simplement rajouter une carte analogique sur les DAC sortant les bons niveaux en symétrique ?

et cette carte existe pour le DSPiy :)
acheter un DSPiy ? c'est ici

GoodNoize
Messages : 527
Enregistré le : mar. 27 nov. 2018 17:18
Localisation : Jura

Re: le bar du forum

Messagepar GoodNoize » mar. 22 mars 2022 16:11

Voui mais elle un peu timide en niveau non ? :gene3: :gene3:
https://www.dspiy.be/forum/viewtopic.php?f=2&t=82
3.8Vrms Max

GoodNoize
Messages : 527
Enregistré le : mar. 27 nov. 2018 17:18
Localisation : Jura

Re: le bar du forum

Messagepar GoodNoize » mer. 23 mars 2022 08:14

J'aimerai bien voir un schéma de sortie d'un dac pro pour voir le principe de fonctionnement
Si je prend ma carte son ça sort 20dBu, 7.75V
Le ESS9023 sort 1.9 V.
Sortie du DRV134 on a +/- 1.9V
Si derrière on met un ampli à gain fixe de 2 : on à +/- 3.8V soit 7.75V

En gros il faut la carte d'Alka avec un ampli comme un OPA1612 ?


ça me parait bien assez simple, il y a un problème :hehe:

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 3478
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: le bar du forum

Messagepar thierryvalk » mer. 23 mars 2022 08:29

Un DAC pro c'est en général un DAC + étage(s) de sortie alors que notre ES9023 intègre cet étage de sortie.

Dans ton cas, il faudrait mieux avoir un DAC---AOP---DRV134
En effet c'est pas bien compliqué.

GoodNoize
Messages : 527
Enregistré le : mar. 27 nov. 2018 17:18
Localisation : Jura

Re: le bar du forum

Messagepar GoodNoize » mer. 23 mars 2022 12:13

ça me plait beaucoup comme concept !

androuski
Messages : 955
Enregistré le : ven. 10 juil. 2015 12:48

Re: le bar du forum

Messagepar androuski » mer. 23 mars 2022 17:45

Donc il faudrait une carte additionnelle avec une alim - le drv et l'aop l'étage de gain qui le précédent ne vont pas fonctionnent avec les 3.3V ou 5V présents sur le dspiy.

Un convertisseur DC/DC 5---> 12V ?
J'avais tenté ça avec des that 1646 il y a qq temps sur une carte mais les hypex montés en amont faisaient un barouf du diable. J'ai jamais pigé d'où venais le pb.

En tout cas ça peut être très intéressant.

GoodNoize
Messages : 527
Enregistré le : mar. 27 nov. 2018 17:18
Localisation : Jura

Re: le bar du forum

Messagepar GoodNoize » jeu. 24 mars 2022 07:11

Ah oui c'est vrai que tu avais eu grosse galère avec ton montage :aille:

J'ai regardé les data du THAT 1646.
Maximum output level = 28 dBu

Gain - Rl = 100k - Balanced - 6 dB

Et puis dans la description :
The 1606 and 1646 both provide +6 dB gain (factor of 2) between their inputs and differential outputs

6dB = facteur 2 ?
Comprend pas.
Parce que si le THAT1646 a un gain de 6dB selon moi c'est plutôt x4. Et 1,9x4 = 7.6V
A lui tout seul il pourrais faire le boulot

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 3478
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: le bar du forum

Messagepar thierryvalk » jeu. 24 mars 2022 10:55

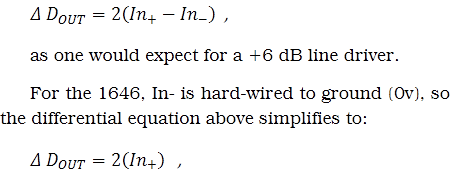

La formule dans la datasheet :


La description fait référence aux inputs, mais l'un d'elle est à 0.

Oui 6dB = tension doublée ce qui fait que lorsque l'on regarde en tension de sortie, cela fait directement un grosse différence.
Mais au final ce n'est que 6dB.

Il faudrait avant tout voir si tu as réellement besoin de 20 dBu.

GoodNoize
Messages : 527
Enregistré le : mar. 27 nov. 2018 17:18
Localisation : Jura

Re: le bar du forum

Messagepar GoodNoize » jeu. 24 mars 2022 13:19

Ok compris
deuxième formule soit Dout = 2x(1.9) =3.8V soit 13.8 dBu

Le yam T5N qui pousse mes subs, et que je veux l'exploiter au max

Input sensitivity :
+16.7dBu(26dB position)
+10.7dBu(32dB position)
Maximum input voltage: +24dBu


En bridge 4 Ohms il sort 5000 Watts:
- Tension HP = 102 V => 42.38 dBu
- Gain ampli = +32 dB
- Input = 42.38 - 32 = +13.22 dBu



Avec un gain de 32dB, en théorie ça passe juste en symétrisant. Mais en travaillant en plage haute de fonctionnement.


----
Question auxiliaire :
il y en reste des DSPiy ?

Avatar de l’utilisateur
alka
Administrateur du site
Messages : 2884
Enregistré le : mer. 15 juil. 2015 15:18
Localisation : 92
Contact :

Re: le bar du forum

Messagepar alka » jeu. 24 mars 2022 17:52

GoodNoize a écrit :Question auxiliaire :
il y en reste des DSPiy ?
épuisé à la vente :/ . Peut etre voir en mp avec Thierry s'il reste un fond de tiroir ou le marché de l'occasion.
acheter un DSPiy ? c'est ici

GoodNoize
Messages : 527
Enregistré le : mar. 27 nov. 2018 17:18
Localisation : Jura

Re: le bar du forum

Messagepar GoodNoize » ven. 25 mars 2022 05:53

Oh mince :(
Victime de son succès

MLudovic
Messages : 14
Enregistré le : jeu. 16 juil. 2015 16:51
Localisation : Bordeaux

Re: le bar du forum

Messagepar MLudovic » ven. 25 mars 2022 21:34

Je t'ai envoyé un message privé sur le forum HCFR, je n'ai plus l'utilité de mon DSPiy

GoodNoize
Messages : 527
Enregistré le : mar. 27 nov. 2018 17:18
Localisation : Jura

Re: le bar du forum

Messagepar GoodNoize » sam. 26 mars 2022 09:44

Hello ça m’intéresse merci :amen:
Bien occupé aujourd’hui je reviens vers toi fin de journée.

androuski
Messages : 955
Enregistré le : ven. 10 juil. 2015 12:48

Re: le bar du forum

Messagepar androuski » sam. 26 mars 2022 19:52

Donc il faut que ça se plugue sous le DSPiy, avec une alim, avec 3 doubles aop pour le gain et 6 drv134 ?

GoodNoize
Messages : 527
Enregistré le : mar. 27 nov. 2018 17:18
Localisation : Jura

Re: le bar du forum

Messagepar GoodNoize » sam. 26 mars 2022 20:27

Alors les AOP faut du fruité hein. Grenade, papaye c'est le minimum :ghee:
J'ai regardé un peu les AOPs, quand on part de zero c'est pas évident de s'y retrouver.
La plupart ont des gains énormes, il faut trouver un modèle qui "accepte ?" "tolère ?" un gain faible.
J'ai vu des schémas de sonelec ou il y a une guirlande de condo de découplage un peu partout ça ma refroidi :aille:

Pour le form factor je voudrais un truc en boitier 19 1U ou 2U pour mettre dans un rack.
J'ai déja une réglette avec des sorties combo avec des petit PCB que tu m'avais routé Nico :)
Je peu virer un jack combo pour mettre un neutriks toslink IN/OUT chassis et j'ai tout la connectique bien rangées en façade

Il faut que je vérifie si la carte son va pouvoir communiquer en optique avec le DSPiy dans le bon protocole.
1 bank (8 ch) of ADAT optical at 1x sample rates
1 bank (4 ch) of SMUX optical at 2x sample rates
Switchable to stereo TOSLink (optical S/PDIF)

Normalement oui
Fichiers joints

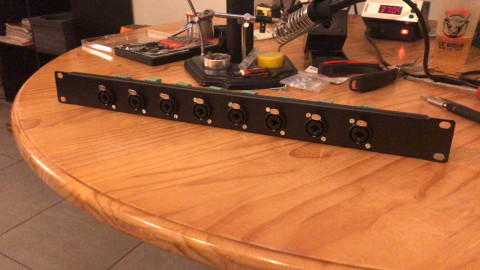

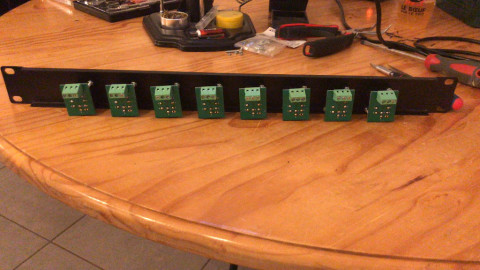

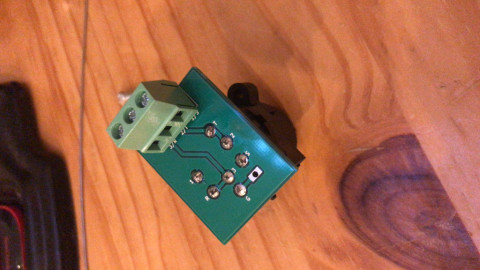

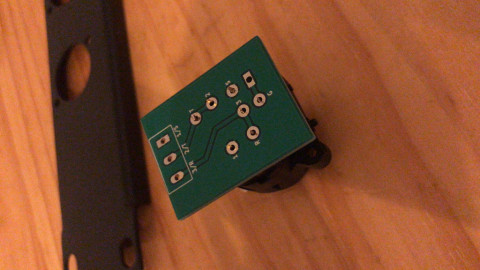

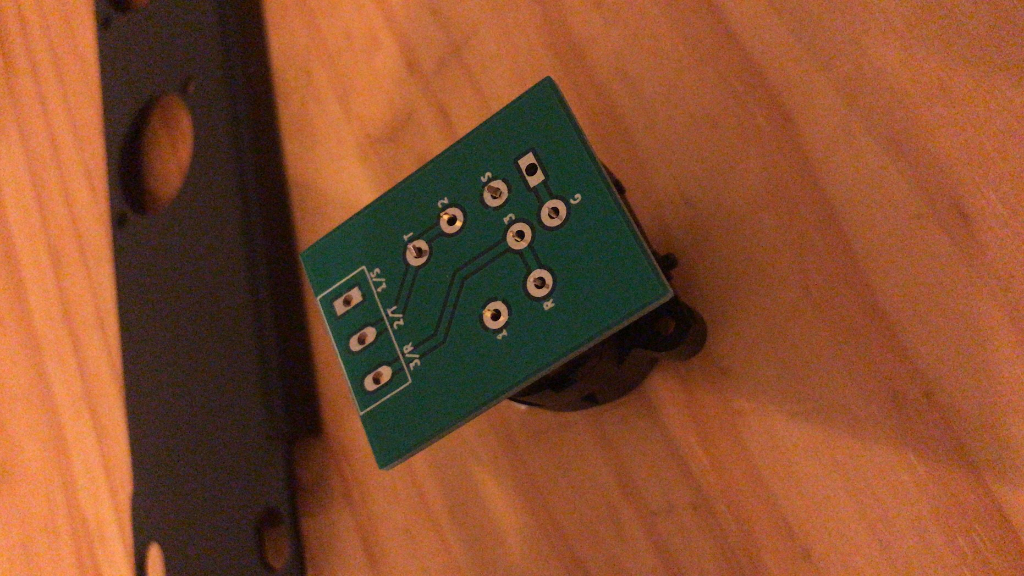

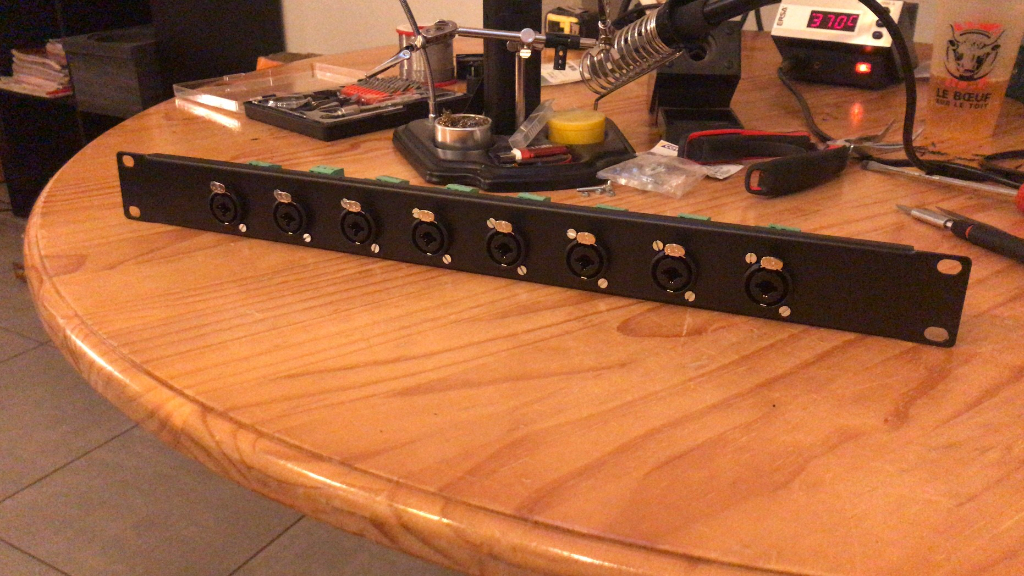

Reglette IO (4).jpg
Reglette IO (3).jpg
Reglette IO (2).jpg
Reglette IO (1).jpg

androuski
Messages : 955
Enregistré le : ven. 10 juil. 2015 12:48

Re: le bar du forum

Messagepar androuski » dim. 27 mars 2022 08:30

Il faut un modèle qui accepte un gain unitaire sans être instable je pense.

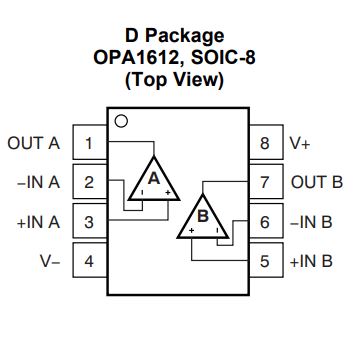

L'OPA 1612 apparaît "unity gain stable" dans la doc TI - il en faudrait 3.
Comme tu veux tout mettre en boitier 19", il faudrair peut être penser une alim qui fournisse le 5V au DSPiy et les +15/-15V aux aop.

Avatar de l’utilisateur
thierryvalk
Administrateur du site
Messages : 3478
Enregistré le : jeu. 9 juil. 2015 20:08
Localisation : Belgique

Re: le bar du forum

Messagepar thierryvalk » dim. 27 mars 2022 10:27

Un AOP c'est très simple, y a pas de quoi en faire un fromage. :mrgreen:
Il a deux entrées, une inverseuse notés - et l'autre non inverseuse notée +.
Elles sont à impédances élevées.
Et bien sur une sortie qui a une impédance faible.
Si l'on applique une tension sur le + plus élevée que sur le -, la sortie va se voir appliquer un gain théoriquement infini et saturer directement au rail positif.
Pour l'entrée - c'est tout l'inverse.

En l'état c'est inutilisable.

Si par exemple l'on connecte la sortie sur l'entrée - , là on obtient ce que l'on appel un buffer : la sortie à un gain unitaire vis a à vis de l'entrée +.
En fait l'AOP fera toujours en sorte que la différence de tensions de ses entrées soit de 0V.
Si maintenant on ramène non plus la totalité de la tension de sortie en - mais uniquement sa moitié par un diviseur de tension à résistances l'on aura un gain de 2.

Si l'on joue avec des capas un filtre ...
