Asservissement d'un subwoofer avec le DSPiy

[thierryvalk]

Pour le bas je soupçonne mon ampli Sono d'avoir un passe-haut.
Faut que je prenne la peine de l'ouvrir, mais pas facile d'accès et très lourd.

Le bruit, qui s'entend et mesuré aussi au micro disparait si je met un gain à -20dB sur l'accéléro.

[philby]

Tu as mis quoi comme filtres dans le dspiy?

Pour le bruit, Ca prouve bien que ça rentre par la carte ou le câble accéléro.
Maintenant, il faut savoir qui perturbe.
Tu as un PC branché là dessus pour tester je suppose...
Pas de boucle de masse avec lui?

[thierryvalk]

Pour le bruit, Ca prouve bien que ça rentre par la carte ou le câble accéléro.

Pas certain car j'ai mis ma carte son en // sur le signal d' accéléro et le bruit y disparait aussi.
Donc c'est lié à la boucle, mais la source peut être n'importe où:
Le préampli de l'ACH-01 se trouve à l'avant de la salle, le DSPiy vers l'arrière et l'ampli dans une autre cave.

[philby]

Pas certain car j'ai mis ma carte son en // sur le signal d' accéléro et le bruit y disparait aussi.

Je ne comprends pas ce que tu veux dire,
Tu as remplacé l'accéléro par la carte son?

[thierryvalk]

Non, non, juste le IN de la carte son en // sur le Out du préampli.

[philby]

Donc tu mesures avec la carte son ce qui sort de la carte préampli accéléro, et là, tu n'as plus de bruit?
Tu as ramené la masse du PC sur la masse de la carte préampli en faisant ça.
(à moins que tu n'aies connecté que le point chaud?)

[philby]

Pour raisonner, je te propose ce dessin des différentes masses et 0v :

On voit qu'on peut avoir une boucle de masse entre source et ampli, qui passe par le DSPIY (si les masses sont reliées aux 0v dans ces deux appareils).

[thierryvalk]

Oui et non, car j'ai un soucis dans le câblage de l'ampli.
Apparemment le 0V du signal est coupé (je suis en asymétrique aussi ).
cela donne plus quelque chose du genre

Bon ce soir : lampe de poche et vérification coté ampli avant d'aller plus loin.

[philby]

Les raies parasites n'étant pas à 100/150/200Hz, ce n'est pas forcément une boucle de masse....
On lit plutôt 110/220/330/440....etc...
A moins que le secteur belge soit à 55Hz ?

[thierryvalk]

Oui c'est 113Hz pour être précis et non on est à 50Hz en général.
Ce bruit s'entend très bien et je n'avais entendu auparavant, mais peut-être que l'asservissement rend le système plus sensible vu qu'il n'est pas sur la consigne ?

[philby]

Ca me rappelle cette discussion :

viewtopic.php?p=2810#p2810

[thierryvalk]

Oui, bien vu, c'est en effet troublant, je vais vérifier ce soir.

[thierryvalk]

Problème de bruits résolus.
En bougeant au bouton de volume du DSPIy monSub faisait de la musique en fonction du barre-graph affiché.
Vu que l'alim du préampli passait par le câble micro, je me suis donc dis qu'il pouvait induire le signal.
J'ai mis une alim dédiée au préampli, plus de bruit du DSPiy mais un beau bruit d'alim.
J'ai fini par tourner le pot de gain sur la carte, au lieu d'être au minimum il était au max.

[thierryvalk]

Sur base de l'appli de Philby de son GTO120, voici sur GTO1214 en montant un peu pour le fun.
+- calibré à 1 m

et en poussant le volume:

en tous cas c'est amusant.

[philby]

Superbe!!!!
Il est bien ce gto!!!
En mettant un petit peu de délai sur l'accéléro, tu devrais pouvoir redresser la réponse, qui descend un peu dans les aigues.
Oui, c'est amusant!
Et il reste tous les peq sur la voie signal pour adapter à la salle!

Petite expérience amusante :

Tu démarre ton sub asservi, tu mets l'accéléro en entrée de REW, et RTA. Tu n'envoies pas de signal, mais tu frappes dans tes mains, et tu regardes ce que ça fait dans RTA, effet micro, dont tu parlais... Il y a du signal!!!!

[thierryvalk]

En mettant un petit peu de délai sur l'accéléro, tu devrais pouvoir redresser la réponse, qui descend un peu dans les aigues.

OK, mais 100Hz me suffisent amplement.

Tu démarre ton sub asservi, tu mets l'accéléro en entrée de REW, et RTA. Tu n'envoies pas de signal, mais tu frappes dans tes mains, et tu regardes ce que ça fait dans RTA, effet micro, dont tu parlais... Il y a du signal!!!!

C'est au programme, et aussi de voir comment il amorti.

[louisr]

100dB @20Hz ça fait rêver, mais pas mes voisins
En tout cas c'est super tout ça Thierry et Philby, hâte de voir la suite

[thierry38]

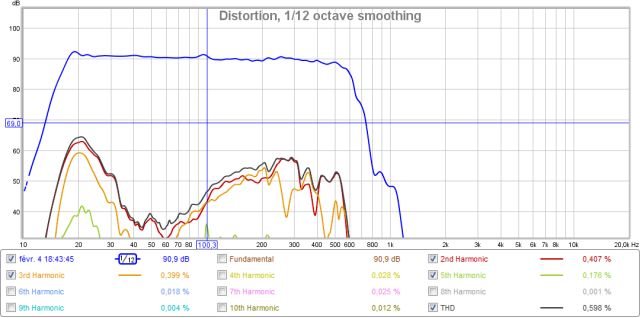

Avez-vous essayé un sinus pur (20 ou 25 Hz par ex) avec REW,en RTA ? (pour la disto à une seule fréquence).

J'ai un fort doute avec le sweep non linéaire sous 20Hz pour la disto.
Comprends bien que l'excursion est très importante à cette fréquence (bobine qui sort de l'entrefer--->facteur BL.i non linéaire).

Faut que je pose la question à J. Mulcahy (REW),cela signifierait que la méthode Farina est scindée en 2 séquences,
Je sais qu'il est capable de le faire,mais est-ce que c'est le cas ?
